阻火呼吸閥,全天候阻火呼吸閥ZFQ-II
閥門類型:阻火呼吸閥
閥門型號:ZFQ-II
尺寸規格:DN25-500mm
安裝形式:法蘭式
壓力等級:0.6-4.0MPa
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
產品供應商:上海浦蝶
全天候阻火呼吸閥ZFQ-II集阻火器與呼吸閥為一體，它是石化儲罐必備的新型安全設備，其最大優點是阻火呼吸性能好，重量輕，維修方便。該產品適用于儲存內點低于 28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐使用，它在 -35 ℃ -60 ℃的溫度環境中正常工作。
全天候阻火呼吸閥ZFQ-II能及特點：
殼體選用鑄鋼和鋁合金，耐腐蝕性好；
波紋阻火層采用不銹鋼材料，阻火性能好，耐腐蝕性能好；
結構簡單，易檢修，安全方便；
維護與保養：
為了全天候阻火呼吸閥ZFQ-II使用安全，應在 3-6 個月內定期將波紋阻火層拆下，清洗干凈，保證阻火層上每個孔暢通，防止堵塞，確保安全正常使用。
定期檢查通風氣正、負閥盤動作是否靈活，導桿及閥盤接觸密封面有無損壞，如有損壞應立即調換。
在檢查維護重新安裝時，應保證閥內各結合面嚴密配合，閥盤升降靈活。
新閥啟用時，應安裝前清除閥盤間的防震物，否則呼吸閥將失靈。
全天候阻火呼吸閥ZFQ-II技術參數和零部件材料：
|
A級正壓 |
355Pa (36毫米水柱) |
閥體材料 |
碳鋼WCB、不銹鋼304、316、鋁合金 |
|
負壓 |
295Pa (30毫米水柱) |
正壓閥盤材料 |
不銹鋼304、316、鋁合金 |
|
B級正壓 |
980Pa (100毫米水柱) |
負壓閥盤材料 |
不銹鋼304、316、四氟PTFE |
|
負壓 |
295Pa (30毫米水柱) |
環境溫度 ℃ |
-30~60 |
|
C級正壓 |
1765Pa (180毫米水柱) |
操作壓力 Pa |
-295~98000 -30mmH2O~+10000mmH2O |
|
負壓 |
295Pa (30毫米水柱) |
|
|

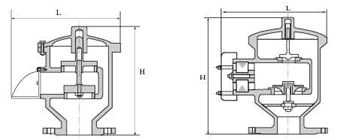

全天候阻火呼吸閥ZFQ-II外形尺寸： GB、JB
| 規格 |
安裝尺寸 |
| D1 |
D |
L |
H |
M-h |
| DN50 |
?110 |
140 |
160 |
255 |
4×12 |
| DN100 |
?170 |
205 |
235 |
480 |
4×16 |
| DN150 |
?225 |
260 |
295 |
547 |
8×16 |
| DN200 |
?280 |
315 |
355 |
658 |
8×16 |
| DN250 |
?335 |
370 |
420 |
705 |
12×16 |
美標全天候阻火呼吸閥ZFQ-II連接尺寸：ANSI、API、ASME 可供JIS標準
| 規格 |
安裝尺寸 |
| D1 |
D |
L |
H |
M-h |
| 2" |
120.5 |
152 |
160 |
255 |
4×19 |
| 4" |
190.5 |
229 |
265 |
290 |
8×19 |
| 6" |
241.5 |
254 |
305 |
330 |
8×22 |
| 8" |
298.5 |
343 |
355 |
350 |
8×22 |
| 10" |
362 |
406 |
420 |
400 |
12×25 |

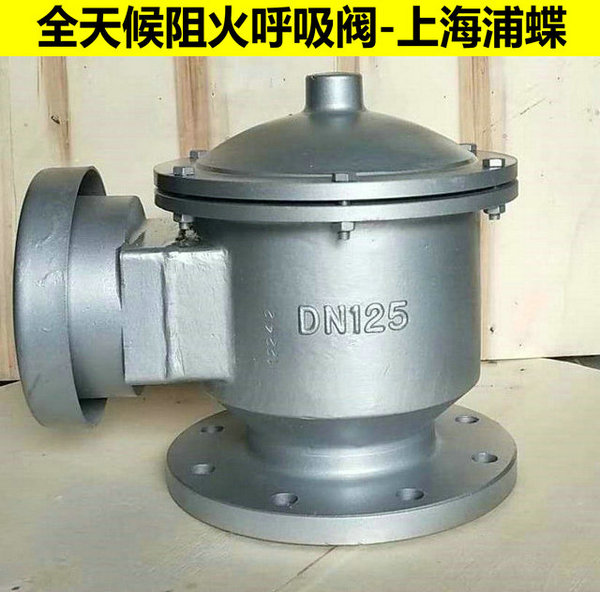

全天候阻火呼吸閥ZFQ-II產品圖片：

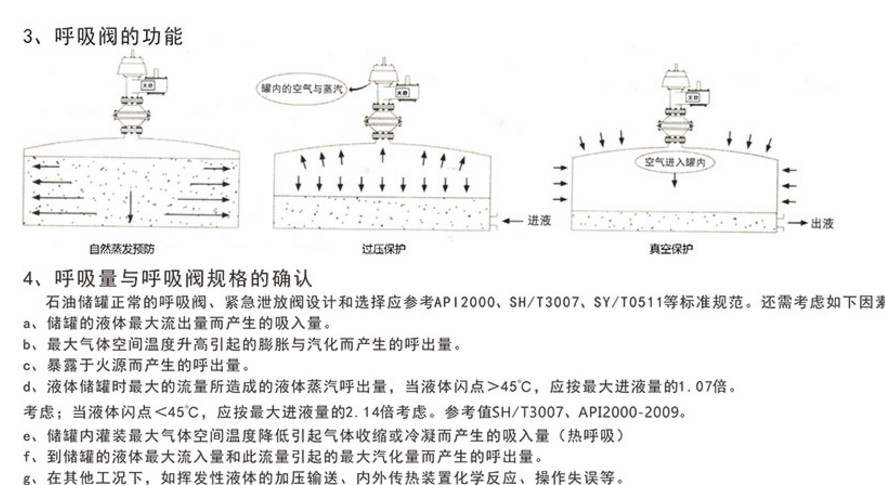

全天候阻火呼吸閥ZFQ-II技術參數圖：
全天候阻火呼吸閥ZFQ-II售后訂購：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:篇幅有限,部分產品的規格參數未能列全,如有特殊規格或其他要求請及時報給客服人員,產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通. |
