電動刀閘閥,電動不銹鋼刀型閘閥
閥門類型:電動刀閘閥
閥門型號:PZ973,PZ943
尺寸規格:DN50-900mm
安裝形式:法蘭式
壓力等級:1.0-2.5MPa
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
產品供應商:上海浦蝶
電動刀閘閥特點及優點:電動刀型閘閥配有電動裝置,使閥板作上下直線運動,實現遠程控制閥門的打開或關閉主要由左、右閥體、密封有金屬對金屬硬密封,金屬對聚胺脂,帶增強的PTFE軟密封、閘板、鋼螺母、閥桿、支架、電動裝置等件組成。
電動刀閘閥電動裝置參數
電源：AC380V、50HZ。
標準型：標準型產品具有防塵、防雨水的外殼 保護能力、保護等級IP65，可直接用于戶外。
防水型：產品具有防塵、防浸水（IP67）的外殼防護等級。
防爆型（EX）：防爆等為DⅡBT4/DⅡCT4。
環境溫度：-20℃~40℃
可選：配電氣控制器
電動不銹鋼刀型閘閥特點
1、啟閉迅速，平衡可靠，自動化程度高。
2、裝高度及位置不受限制。
3、用防爆型電動裝置，在各種環境中可以正常工作。
4、有手動，萬一供電間斷，可以手動操作開啟或關閉閥門，有效控制介質，防止事故發生。
| 電動刀閘閥產品特點 |
1、閥門采用整體式設計，，流體阻力小，操作靈活方便。
2、電動刀閘閥螺桿傳動采用雙平面軸承設計，使得傳動摩擦力大大減少，從而閥門開啟輕便順暢。
3、刀閘閥密封座采用可動式密封，且采用O形圈預緊提供預緊力使密封座緊貼閥瓣，泄露量大大減少，對在長期使用中密封副的磨損有自動補償功能提高了使用壽命。
4、固定導向爪，無凹槽設計，不易引起介質積存或卡阻。
5、閥座可根據介質和工況的需要，選擇金屬硬密封或軟密封：閘板采用表面鍍鉻或離子氮化處理，使閘板更耐磨，密封面使用壽命更長；軟密封可選PTFE閥座或增強PTFE閥座或三元乙丙、NBR，密封性好，耐腐蝕。
6、介質適應范圍廣：良好的密封性能和經濟實用性強，操作可手動、氣動、電動，實用范圍非常廣。 |
| 電動刀閘閥設計標準 |
|
法蘭標準
GB/T 9113.1-2000
JB/T 79.1-1994
HG 20592-2009
ASME B 16.5 EN 10920-1:2001
強度及密封試驗標準
JB/T 9092 -1999
硬度密封等級
MSS SP 81-2001 40ml/inch 壓力-溫度額定值
GB/T 12224 -2007
ASME B16.34 -2003
ISO 7005-1
結構長度標準
MSS SP 81-2001
GB/T 12221-2005 J16 |
| |
電動刀閘閥規格
尺寸范圍:
|
DN50~600mm NPS 2”-24” （大口徑按需定制） |
| 最大工作壓力： |
DN50~DN250: 10Bar NPS2~NPS10：150Psi
DN300~DN450: 7Bar NPS12~NPS18：90Psi
DN500~DN600: 4Bar NPS20~NPS24：60Psi |
| 使用溫度： |
-29...+800℃ |
密封等級：
|
硬密封IV級密封
軟密封VI級密封
試壓標準參照 MSS SP-81 |
閥體材質：
|
鑄鋼, 不銹鋼, 特殊材質 |
閥芯/閥桿材質:
|
不銹鋼硬化處理, 特殊材質硬化處理
|
閥座材質:
|
不銹鋼硬化處理
EPDM (120°C) /Viton(200°C)/PTFE(200°C) /NBR(90°C) |
| 結構長度: |
MSS SP-81 |
法蘭標準:
|
GB/T 9113.1, JB/T 79.1, HG 20592, ASME B16.5, EN1092-1 |
應用范圍:
|
制漿造紙，污水處理，食品飲料，化工行業，能源行業，鋼鐵行業等 |

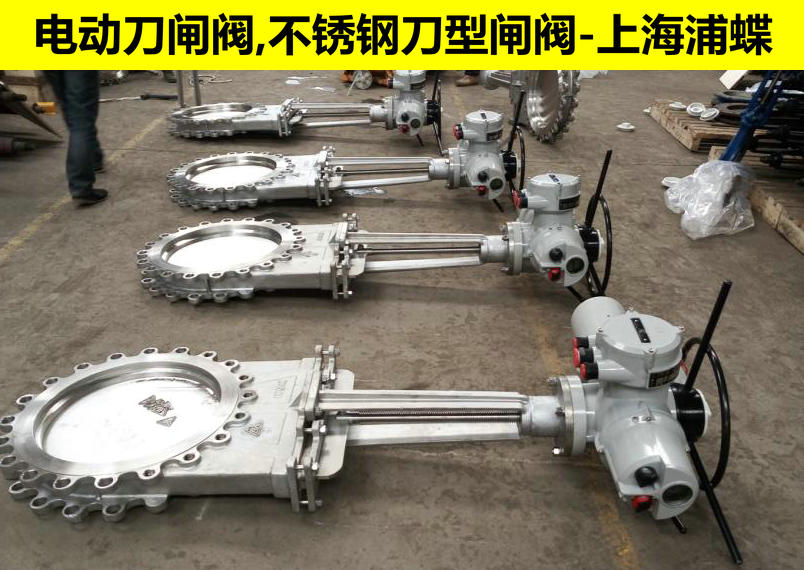

電動刀閘閥產品圖片：

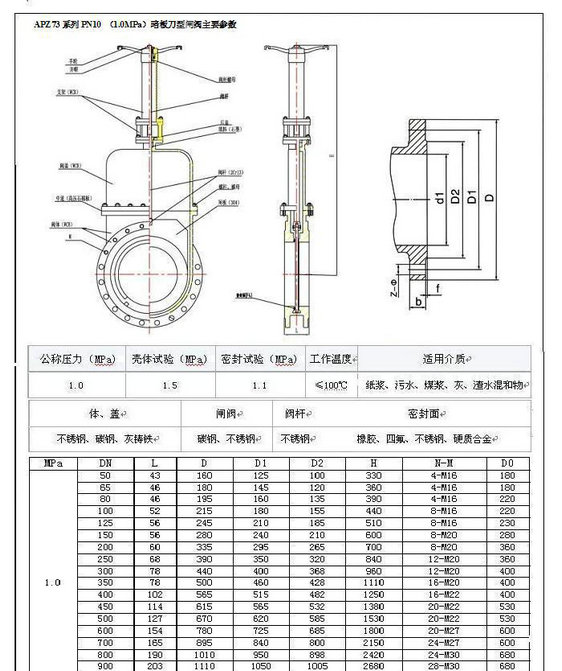

電動刀閘閥技術參數尺寸圖：
電動刀閘閥售后訂購：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:篇幅有限,部分產品的規格參數未能列全,如有特殊規格或其他要求請及時報給客服人員,產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通. |
