插板閥,氣動插板閥
閥門類型:插板閥
閥門型號:PZ673X,PZ673F,PZ673H,PZ673Y
尺寸規格:DN50-1200mm
安裝形式:法蘭式
壓力等級:1.0-2.5MPa
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
產品供應商:上海浦蝶
插板閥,氣動插板閥通過配用電磁閥可完成開關控制，配用電氣閥門定位器也可完成調節控制。用戶可根據實際需要選配。主體采用鑄鋼、不銹鋼等材質。氣動刀閘閥,氣動插板閥特別適合造紙行業、化工、煤炭、污水、制糖等行業。
插板閥,氣動插板閥可選附件
1、單或雙控電磁閥(有24V、220V等電壓供選擇，必要時可選防爆電磁閥)。
2、接近開關。
3、氣源處理三聯件(包括減壓閥、過濾器、油霧器)。
4、電/氣閥門定位器(調節型用)。
| 插板閥,氣動插板閥產品特點 |
|
1、閥門采用整體式設計，，流體阻力小，操作靈活方便。
2、氣動刀閘閥螺桿傳動采用雙平面軸承設計，使得傳動摩擦力大大減少，從而閥門開啟輕便順暢。
3、刀閘閥密封座采用可動式密封，且采用O形圈預緊提供預緊力使密封座緊貼閥瓣，泄露量大大減少，對在長期使用中密封副的磨損有自動補償功能提高了使用壽命。
4、固定導向爪，無凹槽設計，不易引起介質積存或卡阻。
5、閥座可根據介質和工況的需要，選擇金屬硬密封或軟密封：閘板采用表面鍍鉻或離子氮化處理，使閘板更耐磨，密封面使用壽命更長；軟密封可選PTFE閥座或增強PTFE閥座或三元乙丙、NBR，密封性好，耐腐蝕。
6、介質適應范圍廣：良好的密封性能和經濟實用性強，操作可手動、氣動、電動，實用范圍非常廣。 |
|
插板閥,氣動插板閥設計標準 |
|
法蘭標準
GB/T 9113.1-2000
JB/T 79.1-1994
HG 20592-2009
ASME B 16.5 EN 10920-1:2001
強度及密封試驗標準
JB/T 9092 -1999
硬度密封等級
MSS SP 81-2001 40ml/inch 壓力-溫度額定值
GB/T 12224 -2007
ASME B16.34 -2003
ISO 7005-1
結構長度標準
MSS SP 81-2001
GB/T 12221-2005 J16 |
插板閥,氣動插板閥規格參數
| 尺寸范圍: |
DN50~600mm NPS 2”-24” （大口徑按需定制） |
| 最大工作壓力： |
DN50~DN250: 10Bar NPS2~NPS10：150Psi
DN300~DN450: 7Bar NPS12~NPS18：90Psi
DN500~DN600: 4Bar NPS20~NPS24：60Psi |
| 使用溫度： |
-29...+800℃ |
密封等級：
|
硬密封IV級密封
軟密封VI級密封
*試壓標準參照 MSS SP-81 |
| 閥體材質： |
鑄鋼, 不銹鋼, 特殊材質 |
| 閥芯/閥桿材質: |
不銹鋼硬化處理, 特殊材質硬化處理 |
| 閥座材質: |
不銹鋼硬化處理 EPDM (120°C) /Viton(200°C)/PTFE(200°C) /NBR(90°C) |
| 結構長度: |
MSS SP-81 |
| 法蘭標準: |
GB/T 9113.1, JB/T 79.1, HG 20592, ASME B16.5, EN1092-1 |
| 應用范圍: |
制漿造紙，污水處理，食品飲料，化工行業，能源行業，鋼鐵行業等 |
產品特點：
1.閥體：
a)刀閘閥采用整體式結構，超薄閥體，全通徑流量，最大程度避免了介質外漏，流量損失，并且便于安裝使用。
b)閥體流道底部采用固定導向爪來固定閘板，取代了溝槽設計，從而避免了介質積存導致閥門關閉時產生卡渣現象。
2.閥芯：
a)閘板底部采用刀型圓弧設計，因此閘板活動時對介質具有很強的剪切作用和優異的密封效果。
b)閘板采用PTFE點式導向，摩擦力小，避免了對閘板造成損傷。
c)閘板厚度可以根據實際管道壓力進一步加厚。
3.閥座：
a)閥門采用了可更換式閥座設計（非本體式密封），密封面磨損后只需更換閥座，大大方便了閥門后期的維護，延長了閥門的使用壽命，從而降低了設備成本。
b)可更換式閥座設計采用閥座蓋對閥座進行固定預緊，當閥座密封面密封不嚴，通過對閥座壓蓋固定螺絲進行調整可以改善密封效果。
4. 其他：
a) 雙軸承設計大大減小了閥門的扭矩，便于閥門的啟閉。

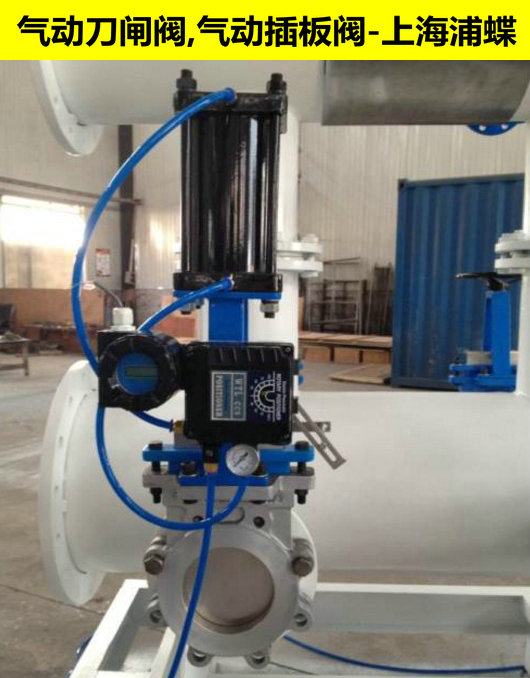

插板閥,氣動插板閥產品圖片：
售后訂購：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:篇幅有限,部分產品的規格參數未能列全,如有特殊規格或其他要求請及時報給客服人員,產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通. | |
