高壓截止閥J41H-100 閥門類型：高壓截止閥
閥門型號：J41H，J61Y
尺寸規格：DN15-500mm
安裝形式：法蘭式，焊接式
壓力等級：MPa
主體材質：鍛鋼，高溫鋼，不銹鋼等；
產品銘牌：浦蝶 高壓截止閥J41H-100是帶散熱裝置的啟閉裝置、采用法蘭或?qū)阜绞脚c管道焊接，適用于高溫高壓場合。主要技術參數：公稱壓力：16、25、32MPa 適用溫度:425℃ 450℃ 500℃ 570℃，主要用于鋼鐵、冶金、電廠、熱電等企業。 高壓截止閥具有以下優點：
結構簡單，制造和維修比較方便。
工作行程小，啟閉時間短。
密封性好，密封面間磨擦力小，壽命較長。
高壓截止閥適用于公稱壓力PN20～32MPa及P54/100V-P57/170V ，工作溫度≤540℃（其中P57/170V工作溫度為570℃）的石油 、化工 、水力 、火力電站各種系統的管路中，切斷或接通管路介質，適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。
高壓截止閥,J41H高壓截止閥標準與規范 | 設計與制造 | 結構長度 | 壓力 – 溫度等級 | 試驗標準 | E101
JB/T3595
DL/T531 | E101
JB2766
GB/T15188.1 | E101
JB/T3595 | E101
JB/T9092 |

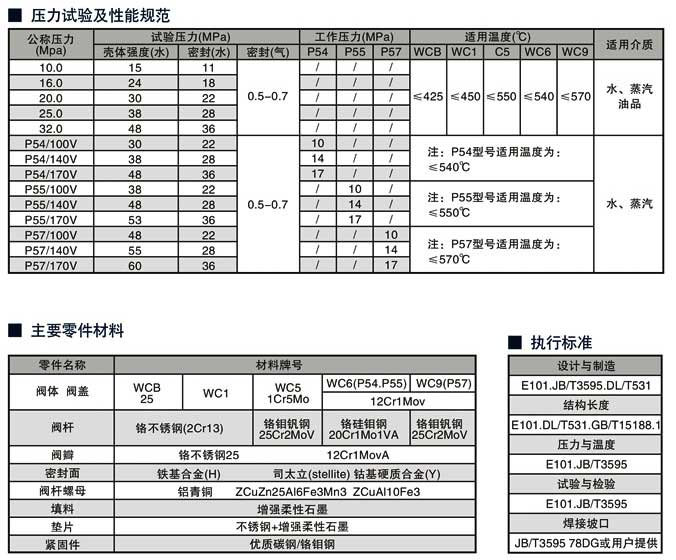

高壓截止閥,J41H高壓截止閥主要零件材料 | 零件材料 | 材料牌號 | | 閥 體 | WCB A105 | WC6 12Cr1MoV | WC9 12Cr1MoV | | 閥 蓋 | WCB A105 | WC6 12Cr1MoV | WC9 12Cr1MoV | | 閥 瓣 | WCB A105 | WC6 25Cr2MoV | WC9 25Cr2MoV | | 閥 桿 | 2Cr13 / 1Cr17Ni2 | 25Cr2MoV | 25Cr2MoV | | 閥 座 | 25 + STL | 304 | 304 | | 密封環 （ 墊 片 ） | 增強柔性石墨 / 軟鋼 | | 填 料 | 增強柔性石墨 | | 閥 桿 螺 母 | ZCuAl10Fe3 / D2 |

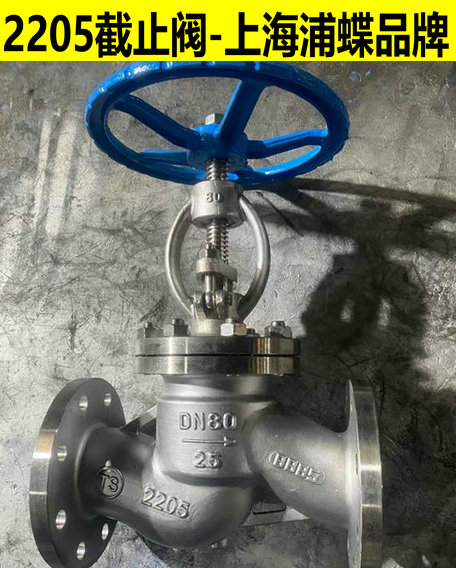

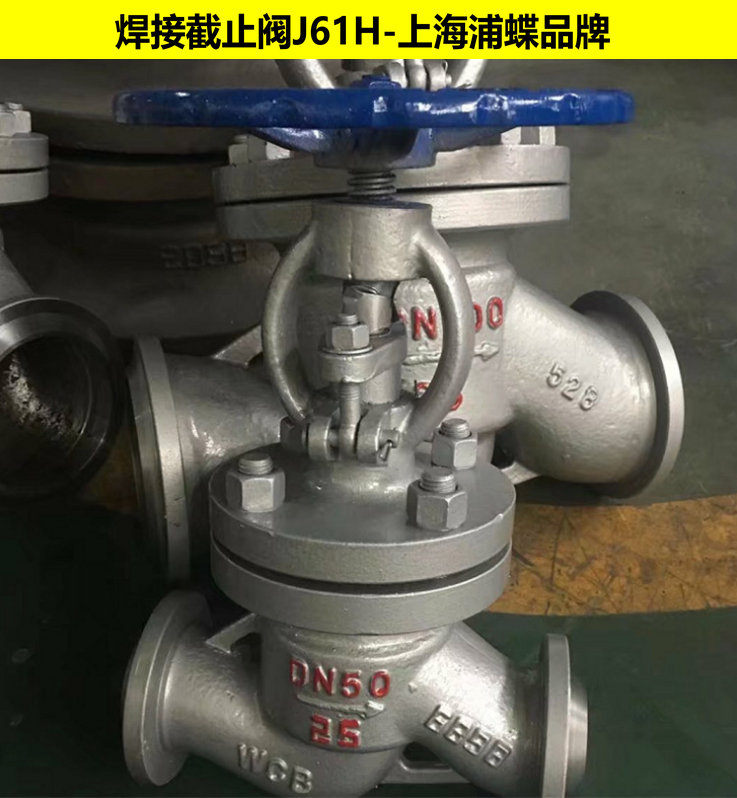

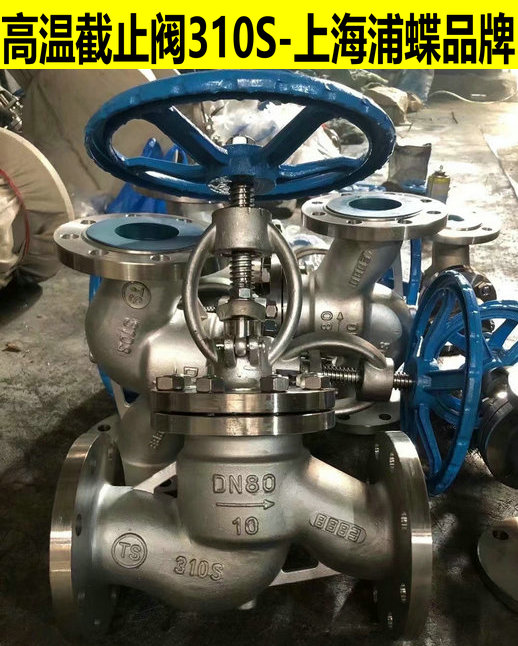

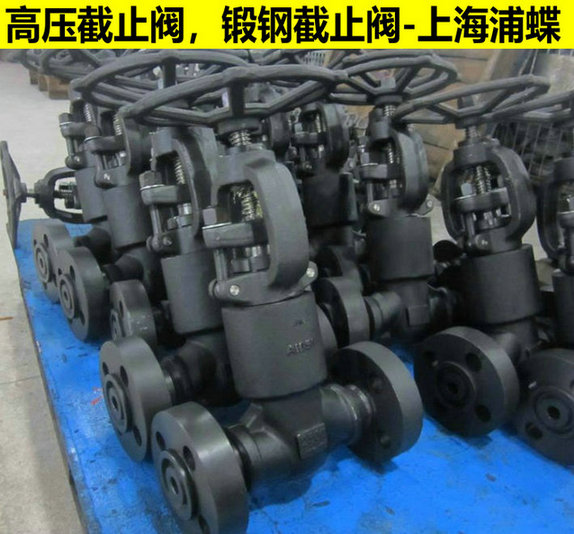

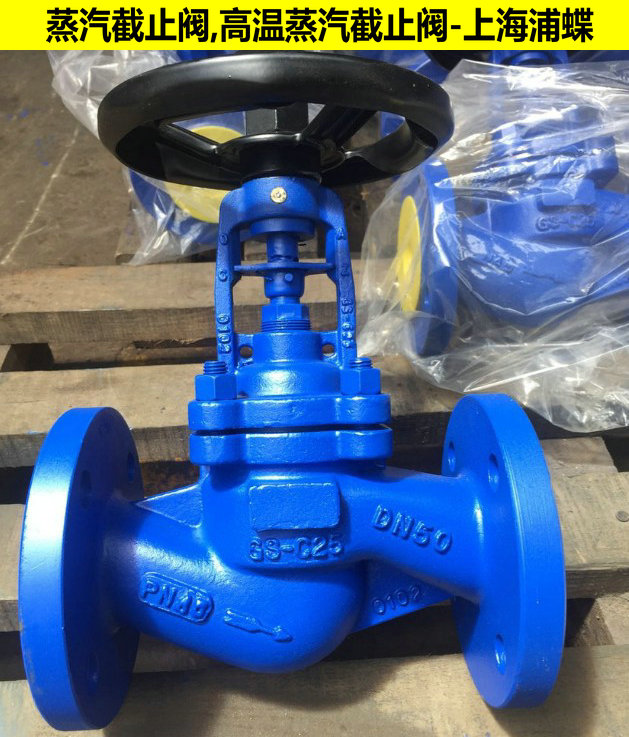

高壓截止閥,J41H高壓截止閥圖片：

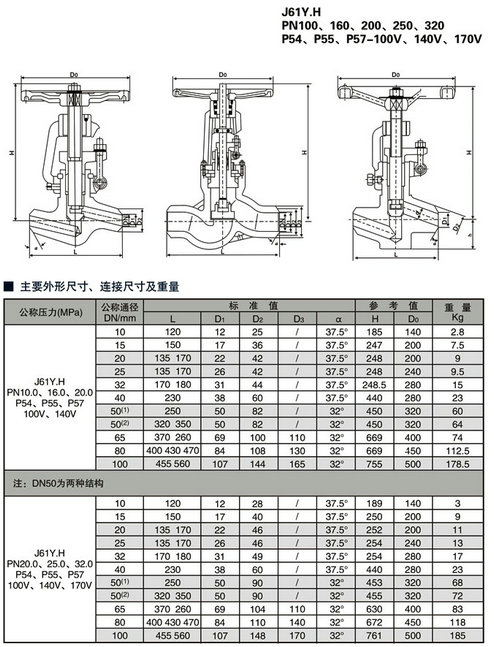

高壓截止閥,J41H高壓截止閥參數尺寸圖：
售后訂購：
1：咨詢訂購產品需提供產品類別，型號，規格，材質種類，壓力等級，技術要求，也可提供產品的舊圖給客服人員，以便準確獲取報價及供貨周期；
2：浦蝶公司銷售產品均實行產品質量三包，質保期內包退、包換、保修；
3：產品參數、尺寸、圖片僅供用戶選型參考，如有特殊需求請及時提出，所有產品報價有效期為1個月（報價日起算），請及時確認溝通。 |
