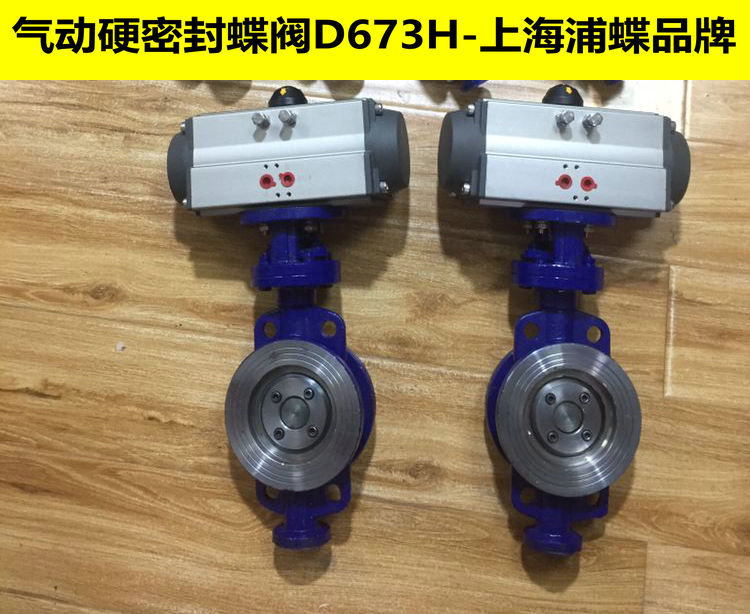

氣動硬密封蝶閥 D673H氣動硬密封對夾蝶閥 上海浦蝶品牌
D673H-16C氣動硬密封蝶閥產品規格，尺寸信息，產品配置滿足相關標準要求，耐磨性好，操作維護簡便，具有多種產品材質型號可選，產品密封可靠，工作壓力，工作溫度，工作流量滿足各類技術要求，具體可來電聯系交流，下面是本產品圖文介紹：
型號：D673H-16C，規格：DN50-1800
產品簡介：
D673H-16C氣動硬密封蝶閥其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。
工作原理：
D673H-16C氣動硬密封蝶閥的密封原理利用偏心結構，做到了閥門啟閉時蝶板與閥座間幾乎無磨擦現象發生。閥桿的扭矩通過蝶板直接傳遞至密封面，從而了打開普通閥門時所常見的跳躍現象。這意味著偏心蝶閥幾乎可以從0開度開始即進入可調控區域，直至90開度。其正常調控比是般蝶閥的2倍以上，調控比高可高達100:1以上。這為偏心蝶閥作為調控閥使用創造了良好的條件。
D673H-16C氣動硬密封蝶閥特點：
1、體積小、重量輕、具有優良的切斷性能。
2、蝶板密封面設計成相對蝶板軸心為斜截圓錐面，使得蝶板密封面與閥座密封面有定的接觸角，這個接觸角均勻地圍繞其圓周面相等于個細長的楔形，并且蝶板圓周縱向處的密封線呈準橢圓形曲線，兩者同時起著密封的補償作用。
3、蝶板密封面在關閉狀態下，受力均勻，承壓能力高；蝶板在開啟過程中，密封面各點同時完成脫離閥座密封面的動作，無擠卡現象，基本無摩擦，開啟力矩小。因此，成本低，密封性能好，壽命長。
4、各種密封結構供選擇，保證使用壽命及可靠性。蝶閥密封圈有整體式軟密封（PTFE，C-TFE，G-TFE）、硬化金屬片式、整體式＋硬質合金，適用于各種工況。
5、能實現雙向密封功能，既可以調節，又具有切斷功能。
6、執行機構低摩擦力、工作效率高、推力大、安全性好。
7、執行機構靈巧型、組合型（手動機構）的設計，可保證各方向的隨意安裝以及靈活控制。
8、簡捷醒目、可靠體化的行程指示及限位開關和電磁閥的組合安裝、無外接管路、減少泄漏點。
9、多種執行機構形式供選擇、滿足不同用戶要求。
10、裝配維修方便，具有的性能價格比。
售后訂購及報價：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:篇幅有限，產品標注的價格僅供參考，具體報價請咨詢本公司銷售人員,部分產品的規格參數未能列全,如有特殊規格或其他要求請及時報給客服人員,產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通.
D673H-16C氣動硬密封蝶閥 |
