【無襯里隔膜閥G41W】-上海浦蝶閥門有限公司 【無襯里隔膜閥G41W】用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃
壓力等級：PN(MPa) 0.6 1.0 1.6 1.【無襯里隔膜閥】主要部件及材料： 閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵
閥桿：碳鋼、不銹鋼
手輪：鑄鐵 2.【無襯里隔膜閥】實驗測試： 襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5 密封：PN×1.1 3.【無襯里隔膜閥】結構特點： 隔膜閥是一種特殊形式的截斷閥： 1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失��；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。 4.【無襯里隔膜閥】主要連接尺寸： 公稱通徑
DN | 公稱壓力
MPa | 工作壓力
MPa | L
mm | D
mm | D1
mm | n-Фd
mm | f
mm | H1
mm | H2
mm | D0
mm | 質量
Kg/kilos | 15 | 1.6 | 1.6 | 108 | 95 | 65 | 4-14 | 2 | 90 | 99 | 66 | 2 | 20 | 117 | 105 | 75 | 4-14 | 2 | 93 | 103 | 66 | 3 | 25 | 127 | 115 | 85 | 4-14 | 2 | 100 | 112 | 66 | 4 | 32 | 146 | 140 | 100 | 4-18 | 2 | 127 | 144 | 96 | 6.5 | 40 | 159 | 150 | 110 | 4-18 | 2 | 136 | 56 | 96 | 7.5 | 50 | 190 | 165 | 125 | 4-18 | 2 | 151 | 177 | 96 | 10 | 65 | 1.0 | 1.0 | 216 | 185 | 145 | 4-18 | 2 | 183 | 213 | 165 | 16 | 80 | 254 | 200 | 160 | 8-18 | 2 | 190 | 230 | 230 | 23.5 | 100 | 305 | 220 | 180 | 8-18 | 2 | 242 | 285 | 280 | 34 | 125 | 356 | 250 | 210 | 8-18 | 3 | 285 | 648 | 280 | 44 | 150 | 406 | 285 | 240 | 8-22 | 3 | 353 | 431 | 368 | 67.5 | 200 | 0.6 | 521 | 340 | 295 | 8-22 | 3 | 445 | 537 | 483 | 141.5 | 250 | 635 | 395 | 350 | 12-22 | 5 | 598 | 734 | 500 | 229 | 300 | 0.4 | 749 | 445 | 400 | 12-22 | 5 | 698 | 778 | 560 | 321 | 350 | 787 | 505 | 460 | 16-22 | 5 | 723 | 883 | 560 | 360 | 400 | 0.25 | 914 | 565 | 515 | 16-26 | 5 | 868 | 1078 | 640 | 584 |

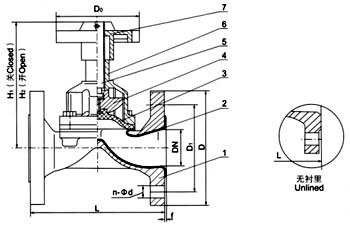

產(chǎn)品特點：設計與制造：BS5156 結構長度：5156 法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG41W無襯里隔膜閥,EG41J襯膠堰式隔膜閥,堰式隔膜閥 部件列表：1.閥體 2.閥體襯里 3.隔膜 4.閥瓣 5.閥桿 6.閥蓋 7.手輪 【無襯里隔膜閥】【價格】【參數(shù)】【供應信息】請來電詳詢 |
