【英標氣動隔膜閥EG6K41J】-上海浦蝶閥門有限公司 1.【英標常開式氣動隔膜閥】參數表 型號 | 公稱壓力
PN（Mpa） | 試驗壓力PS（Mpa） | 適用介質 | 工作溫度（℃） | | | EG6K41WJFS-6 | 0．6 | 0．9 | 0．66 | W．非腐蝕性流體
J·一般腐蝕性流體
FS。強酸堿及各種有機溶劑
（溶融堿金屬元素氧除外） | ≤100
≤85
≤150 | EG6K41WJFS-10 | 1．0 | 1．5 | 1．1 | EG6K41WJFS-16 | 1．6 | 2．4 | 1．76 |
2.【英標氣動隔膜閥EG6K41J】尺寸及重量表 型號 | 公稱通徑
DN（mm） | 尺寸（mm） | 氣動裝置 | 質量
（㎏） | L | f | D1 | D | D0 | n-d | H | B | 代號
ES | 耗氣量（cm3） | 氣源壓力（MPa） | 氣源接頭（in） | J型 | W型 | EG6K41WJFS-16 | 20 | 121 | 117 | 2 | 75 | 105 | 140 | 4-13．5 | 343 | 168 | 68 | 163．87 | 0．3 | 1/8 | 6．3 | 25 | 131 | 127 | 2 | 85 | 115 | 140 | 4-13．5 | 345 | 168 | 68 | , 196．65 | 0．3-0．4 | 1/8 | 7．3 | 32 | 150 | 146 | 2 | 100 | 140 | 140 | 4-17．5 | 363 | 260 | 68 | 229．4 | 0．3-0．4 | 1/8 | 8．3 | 40 | 163 | 159 | 2 | 110 | 150 | 140 | 4-17．5 | 430 | 260 | 69 | 1458．7 | 0．3-0．4 | 1/4 | 14．3 | 50 | 194 | 190 | 2 | 125 | 165 | 140 | 4-17．5 | 575 | 260 | 70 | 3162．7 | 0．3-0．4 | 1/4 | 26 | EG6K41WJFS-10 | 65 | 220 | 216 | 2 | 145 | 185 | 140 | 4-17．5 | 588 | 260 | 70 | 3243 | 0．3-0．4 | 1/4 | 30．8 | 80 | 258 | 254 | 2 | 160 | 200 | 165 | 8-17．5 | 769 | 425 | 71 | 6636．8 | 0．4-0．5 | 3/8 | 64．9 | 100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-17．5 | 816 | 425 | 71 | 6948 | 0．4-0．5 | 3/8 | 70．3 | 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17．5 | 820 | 425 | 71 | 7374．2 | 0．4-0．5 | 3/8 | 80．7 | 150 | 412 | 406 | 3 | 240 | 285 | 280 | 8-22 | 920 | 549 | 72 | 10652 | 0．5 | 3/8 | 131．2 | EG6K41WJFS-6 | 200 | 527 | 521 | 4 | 295 | 340 | 280 | 8-22 | 1010 | 549 | 72 | 16715 | 0．5 | 3/8 | 212 |
注：1、氣動隔膜閥尚可附裝反饋信號、限位器或定位器，以適應自近控、程控或調節(jié)流量的需要。
2、氣動閥門的反饋信號采用無觸點傳感技術。
3、采用氣缸活塞式。

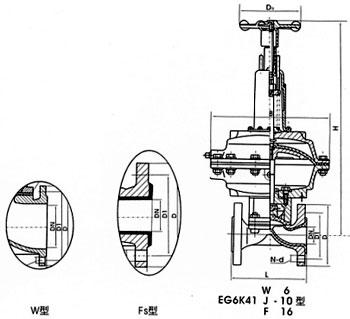

4、當氣源發(fā)生故障時，可操作手輪使閥門開啟   W型 JFS型 EG6K41W、J、F-6、10、16型
設計與制造按：GB12239或BS5156
結構長度按：GB12221或BS5156
法蘭連接尺寸按：GB4216.4或BS4504
試驗與檢驗按：GB/T13927或BS5156 【英標常開式氣動隔膜閥】【價格】【參數】【供應信息】請來電詳詢
|
