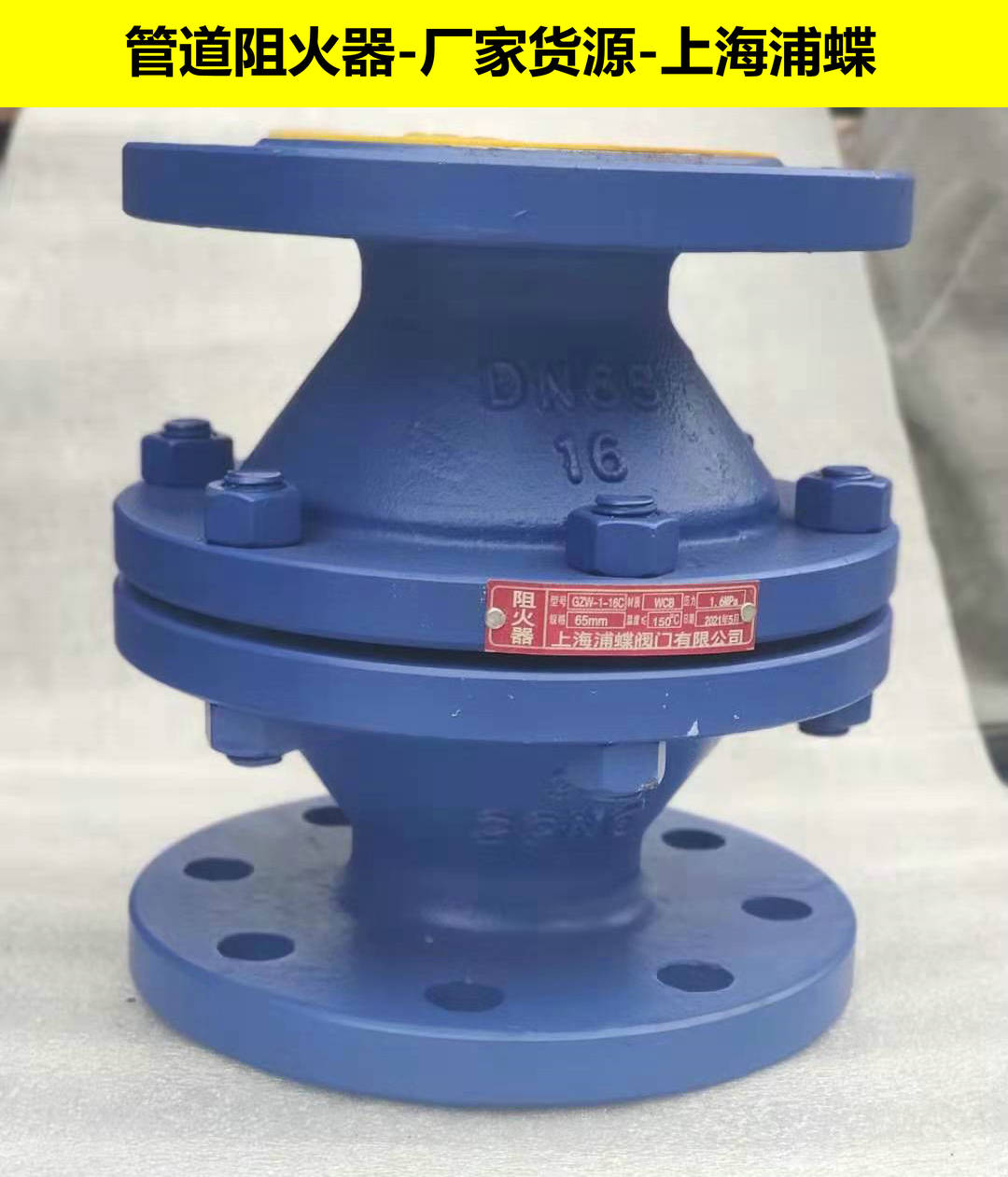

【管道阻火器】GZW-1 使用方法 圖片尺寸
產品型號：GZW-1
產品口徑：DN20~200
產品壓力：0.6~6.4Mpa
產品材質：鑄鋼、不銹鋼等
1.【管道阻火器】概述：
GZW-1型阻爆燃型管道阻火器采用優質材料制作，，是本公司新型升級產品。
該阻火器經測試，其性能完全符合GB13347-92《石油氣體管道阻火器阻火性能和試驗方法》的規定。阻火器結構合理，阻火層采用不銹鋼材料制造，耐腐蝕易于清洗。殼體采用不銹鋼，碳鋼等多種材料，可滿足各種不同工藝管道的需要。 2.【管道阻火器】使用方法：
該阻火器結構合理，重量輕，耐腐蝕，阻爆性能合格，連續13次以亞音速火焰試驗每次都能阻火。 易檢修，安裝方便。耐燒性能合格，耐燒試驗1小時無回火現象。
阻火器芯子采用不銹鋼材料，耐腐蝕，易于清洗。殼體水壓試驗合格。 3.【管道阻火器】適用范圍：
該阻火器適用于管道、閃點低于28℃的甲類、油品、氫氧液化類和閃點低于60℃的煤油、柴油、甲笨原油等，輸送可燃性氣體的管道上、火炬系列。 4.【管道阻火器】零部件材料： 閥體材料 | 碳鋼WCB、不銹鋼304、316、 | 阻火芯件材料 | 不銹鋼防爆阻火波紋板 | 密封件材料 | 耐油石棉橡膠、四氟PTFE | 環境溫度 ℃ | ≤480 | 公稱壓力(MPa) | 0.6~5.0 | 防爆級別 | BS5501:ⅡA、ⅡB、ⅡC |
5.【管道阻火器】連接外形尺寸：GB、JB
規格 | 安裝尺寸 | D | K | DL | H | N-d | DN20 | 105 | 75 | 130 | 160 | 4×14 | DN25 | 115 | 85 | 135 | 160 | 4×14 | DN32 | 135 | 100 | 155 | 180 | 4×18 | DN40 | 145 | 110 | 170 | 200 | 4×18 | DN50 | 160 | 125 | 195 | 220 | 4×18 | DN65 | 180 | 145 | 220 | 220 | 4×18 | DN80 | 195 | 160 | 250 | 250 | 8×18 | DN100 | 215 | 180 | 295 | 260 | 8×18 | DN125 | 245 | 210 | 360 | 300 | 8×18 | DN150 | 280 | 240 | 430 | 360 | 8×22 | DN200 | 335 | 295 | 520 | 420 | 12×22 |
美標法蘭連接外形尺寸：ANSI、API、ASME 可供JIS標準 規格 | 安裝尺寸 | D | K | DL | H | N-d | 3/4" | 98 | 70 | 130 | 160 | 4×15 | 1 | 108 | 79.5 | 135 | 160 | 4×15 | 1-1/4" | 117 | 89 | 155 | 180 | 4×15 | 1-1/2" | 127 | 98.5 | 170 | 200 | 4×15 | 2" | 152 | 120.5 | 195 | 220 | 4×19 | 2-1/2" | 178 | 139.5 | 220 | 220 | 4×19 | 3" | 190 | 152.5 | 250 | 250 | 4×19 | 4" | 229 | 190.5 | 295 | 260 | 8×19 | 5" | 254 | 216 | 360 | 300 | 8×22 | 6" | 279 | 241.5 | 430 | 360 | 8×22 | 8" | 343 | 298.5 | 520 | 420 | 8×22 |
