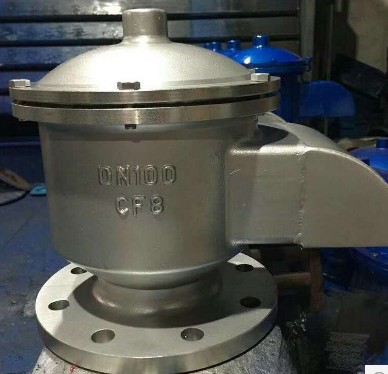

上海浦蝶【全天候呼吸閥】GFQ-1/2/II 產品型號：GFQ-1/2/II 產品口徑：DN25-250mm
產品壓力：1.0-6.4Mpa
產品材質：鑄鋼、不銹鋼等； 同類產品：全天候呼吸閥,石油儲罐呼吸閥,甲醇儲罐呼吸閥，乙醇罐呼吸閥 【全天候呼吸閥】使用方法：全天候呼吸閥用于油及液體罐上,來排除罐內的正壓和負壓氣體,使罐內液體進出方便.如罐體上不裝呼吸閥罐內的液體進出有一定的障礙,很可能出現罐體變型和振動,阻火呼吸閥設計合理,結構簡單,使用方便;是儲罐的必備產品。 【全天候呼吸閥】性能及特點：
殼體選用不銹鋼、鑄鋼和鋁合金，耐腐蝕性好；
閥盤采用四氟材料，耐低溫，防凍性能好；
結構簡單，易檢修，安全方便；
性能完全符合石油工業部標準 SY7511-87 規定。
【全天候呼吸閥】適用范圍：
本產品適用于儲存閃點低于 28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐。
【全天候呼吸閥】操作壓力:
A型: +355Pa(+36mmH2O)、-295Pa(-30mmH20)
B型: +980Pa(+100mmH2O)、-295Pa(-30mmH2O)
C型: +1750Pa(180mmH2O)、-295Pa(-30mmH2O)
特殊壓力，根據用戶指定。
法蘭標準:GB、HG、SH、HGJ、JB、ANSL、JIS等標準。(用戶指定，請注明壓力等級)
制造、檢測標準:按(石油儲罐呼吸閥)SY7511-87、(石油儲罐阻火器阻火性能和試驗方法)GB5908-86等標準進行制造和驗收；或用戶指定標準。 適用范圍： 【全天候呼吸閥】適用于儲存閃點低于 28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐�？膳c新型波紋阻火器配套使用。 零部件材料： | 閥體材料 | WCB、304、316、鋁合金 | | 正壓閥盤材料 | 304、316、鋁合金 | | 負壓閥盤材料 | 304、316、四氟PTFE | | 環境溫度 ℃ | -30~60 |
操作壓力：
| 等級 | 操作壓力 | | A級 | +355Pa (36毫米水柱)
-295Pa (30毫米水柱) | | B級 | +980Pa (100毫米水柱)
-295Pa (30毫米水柱) | | C級 | 1765Pa(180毫米水柱)
-295Pa (30毫米水柱) |
【全天候呼吸閥】尺寸規格:
| 公稱通徑 (mm) | 安裝尺寸 | | D | K | L | H | n×φ | | DN25 | 115 | 85 | 160 | 165 | 4×14 | | DN32 | 135 | 100 | 180 | 185 | 4×18 | | DN40 | 145 | 110 | 190 | 190 | 4×18 | | DN50 | 160 | 125 | 220 | 220 | 4×18 | | DN80 | 195 | 160 | 270 | 260 | 8×18 | | DN100 | 215 | 180 | 310 | 280 | 8×18 | | DN150 | 280 | 240 | 380 | 330 | 8×22 | | DN200 | 335 | 295 | 450 | 380 | 12×22 | | DN250 | 395 | 350 | 520 | 420 | 12×22 | | DN400 | 565 | 515 | 670 | 520 | 16×26 |
安裝說明：
安裝在儲罐頂部，是解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐內必須從外空氣吸進罐內（稱負壓）。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。
【全天候呼吸閥】維護與保養：
使用安全，在使用前先檢查導桿和閥盤是否靈活。
全天候呼吸閥要定期（6個月內）檢查通氣口正、負閥盤是否靈活，閥盤接觸面有無損壞，如有損壞應立即檢修。 檢修完畢后，一切正�？芍匦率褂�。 |
