【T型過濾器】-上海浦蝶閥門過濾器 【T型過濾器】是管道輸送液體過程中清除固體雜質的設備。液體流經過濾器時，其中的雜質被濾出，可保護機泵、壓縮機、儀表和其它設備正常工作。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護方便。 1.【T型過濾器】介質及應用： ◆化工、石油生產及城市供熱中的弱腐蝕性物料。如水、氨、油品、烴類等 ◆化工生產中的腐蝕性物料。如純堿、硫酸、硝酸、醋酸等 ◆制冷、空分生產中的低溫物料。如液甲烷、液氮、液氧及各種冷劑 ◆輕工食品、制藥生產中有衛(wèi)生要求的物料。如啤酒、飲料、醫(yī)藥用品等 2.T型過濾器規(guī)范： 殼體材質 | 碳鋼 | 不銹鋼 | 濾芯材質 | 不銹鋼 | 工作溫度（℃）
| -30~380 | -80~450 | 連接形式 | 法蘭連接、對焊連接、螺紋連接 | 公稱壓力（MPa） | 0.6~5.0(150Lb~600Lb) | 過濾精度（目/in） | 10~300 |

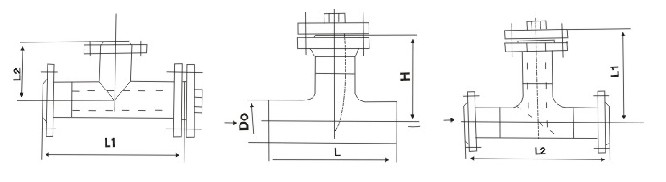

3.【T型過濾器】簡易圖：
圖表一 T型直角法蘭連接過濾器 | (ST-I)見表一、圖一,DN80-400,PN≤5.0 | 公稱通徑 DN | 結構尺寸 | 管塞 | L | L | 80 | 300 | 150 | R1/2〃 | 100 | 360 | 160 | R1/2〃 | 150 | 440 | 200 | R3/4〃 | 200 | 540 | 230 | R3/4〃 | 250 | 600 | 270 | M20×1.5 | 300 | 680 | 300 | M20×1.5 | 350 | 750 | 340 | M20×1.5 | 400 | 850 | 380 | M20×1.5 |
圖表二 T型對焊連接式過濾器 | （ST-Ⅱ）見表二、圖二，DN50-400，PN≤10.0 | 公稱通徑 DN | Do | L | H | 管塞 | 50 | 57 | 128 | 175 | R1/2〃 | 65 | 76 | 152 | 195 | R1/2〃 | 80 | 89 | 172 | 210 | R1/2〃 | 100 | 108 | 210 | 230 | R1/2〃 | 125 | 133 | 248 | 310 | R3/4〃 | 150 | 159 | 286 | 335 | R3/4〃 | 200 | 219 | 356 | 400 | R3/4〃 | 250 | 273 | 432 | 450 | M20×1.5 | 300 | 325 | 508 | 535 | M20×1.5 | 350 | 377 | 558 | 580 | M20×1.5 | 400 | 426 | 610 | 640 | M20×1.5 |
圖表三 T型直通法蘭連接式過濾器 | （ST-Ⅲ）見表三、圖三，DN50-600，PN≤5.0 | 公稱通徑 DN | L1 | L2 | 管塞 | 50 | 149 | 256 | R1/2〃 | 65 | 170 | 292 | R1/2〃 | 80 | 182 | 312 | R3/8〃 | 100 | 210 | 362 | R3/8〃 | 125 | 235 | 420 | R3/8〃 | 150 | 260 | 464 | R3/8〃 | 200 | 320 | 560 | R3/4〃 | 250 | 380 | 670 | M20×1.5 | 300 | 430 | 780 | M20×1.5 | 350 | 450 | 30 | M20×1.5 | 400 | 530 | 910 | M20×1.5 |
