1.【內螺紋柱塞閥】性能規范 閥體材料 | 適用溫度 | 適用介質 | 壓力范圍 | 鑄鋼 | ≤250℃ | 水、蒸汽、油品 | PN 1.6-6.4MPa | 鑄鐵 | ≤180℃ | 水、蒸汽、油品 | PNl．6 | 不銹鋼 | ≤200℃ | 硝酸、醋酸 | 通徑范圍 | 含鉬不銹鋼 | ≤200℃ | 氮、氫、尿素等 | DNl 5-300mm |
2.【內螺紋柱塞閥】實驗壓力 實驗項目 | 實驗介質 | 實驗壓力 | 壓強實驗 | 水 | 1.5PN | 高壓密封實驗 | 水 | 1.1 PN | 低壓氣密封實驗 | 氣 | 0 5-0.7MPa |

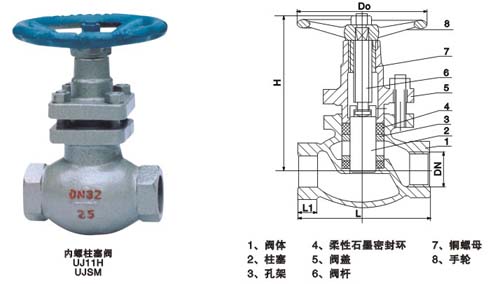

3.【內螺紋柱塞閥】主要結構尺寸 公稱通徑
DN(mm) | U11SM、UJl1H-1.6 25.40 C．P．R 主要結構尺寸及外形尺寸 | 閥體長度
L | 接頭長度
L1 | 接頭長度
S | 手輪直徑
Do | 管螺紋 G
(寸) | 關閉高度
H≈ | 開啟高度
H1≈ | 重量
(kg) | 15 | 90 | 14 | 32 | 80 | 1/2 | 133 | 157 | 2.1 | 20 | 100 | 16 | 36 | 100 | 3/4 | 141 | 169 | 2.8 | 25 | 120 | 18 | 46 | 120 | 1 | 165 | 199 | 3.8 | 32 | 140 | 20 | 55 | 140 | 11/4 | 179 | 225 | 5.8 | 40 | 170 | 22 | 65 | 160 | 11/2 | 198 | 246 | 8.3 | 50 | 200 | 24 | 80 | 200 | 2 | 226 | 282 | 13.2 |
【內螺紋柱塞閥】【價格】【參數】【供應信息】請來電詳詢
|
