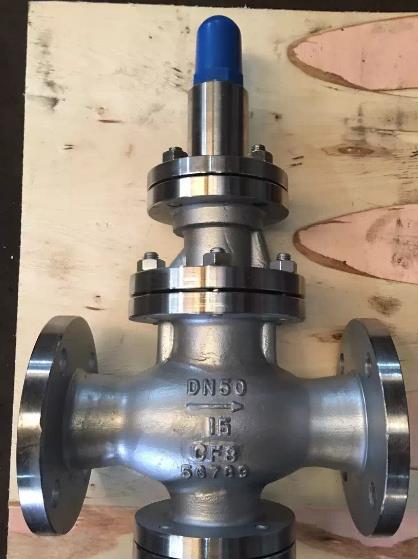

【蒸汽減壓閥】Y43H-16C系列 【蒸汽減壓閥】Y43H-16C由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。本產品在普通減壓閥基礎上作了很大改進，加大了活塞面積，改變了節流結構。改變了密封形式，加大了過流面積等等，從而在提高靈敏度、流量、壽命等方面大大改善了性能。
本產品主要用于蒸汽管路，適用于流量大流量變化大，進口壓力變化大的蒸汽管路。
連接形式: 法蘭式：RF MF RJ
執行標準：JB79 GB9113 ANSI B16.5 1.【蒸汽減壓閥】Y43H主要技術參數: 公稱壓力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 殼化試驗壓力（MPa） | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 | 密封試驗壓力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 最高進口壓力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 出口壓力范圍（MPa） | 1.0-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-35 | 0.5-45 | 壓力特性偏差（MPa）△P2P | GB12246-1989 | 流量特性偏差（MPa）△P2G | GB12246-1989 | 最小壓差（MPa） | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 | 滲漏量 | GB12245-1989 |
*.殼體試驗不包括膜片、頂蓋。 2.【蒸汽減壓閥】Y43H流量系數（Cv): DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
3.【蒸汽減壓閥】Y43H主要零件材料： 零件名稱 | 零件材料 | 閥體 閥蓋 底蓋 | WCB | 閥座 閥盤 | 2Cr13 | 缸套 | 2Cr13/銅合金 | 活塞 | 合金鑄鐵 | 導閥座 導閥桿 | 2Cr13 | 主閥彈簧 | 1Cr18Ni9Ti | 導閥主彈簧 | 50CrVA | 調節彈簧 | 60Si12Mn |
4.【蒸汽減壓閥】Y43H外形尺寸：（PN1.6-4.0）單位：mm 公稱通徑
DN | 外 形 尺 寸 | L | H | Hl | 1.6/2.5MPa | 4.0MPa | 15 | 160 | 180 | 295 | 90 | 20 | 160 | 180 | 330 | 98 | 25 | 180 | 200 | 330 | 110 | 32 | 200 | 220 | 330 | 110 | 40 | 220 | 240 | 345 | 125 | 50 | 250 | 270 | 345 | 125 | 65 | 280 | 300 | 350 | 130 | 80 | 310 | 330 | 385 | 160 | 100 | 350 | 380 | 385 | 170 | 125 | 400 | 450 | 400 | 200 | 150 | 450 | 500 | 415 | 210 | 200 | 500 | 550 | 475 | 240 | 250 | 650 | 525 | 290 | 300 | 800 | 580 | 335 | 350 | 850 | 620 | 375 | 400 | 900 | 660 | 405 | 450 | 900 | 730 | 455 | 500 | 950 | 750 | 465 |
外形尺寸：（PN6.4-16.0） 單位：mm 公稱通徑
DN | 外 形 尺 寸 | L | H | Hl | 6.4MPa | 10.0/16.0MPa | 15 | 180 | 180 | 305 | 105 | 20 | 180 | 200 | 340 | 105 | 25 | 200 | 220 | 340 | 120 | 32 | 220 | 230 | 340 | 120 | 40 | 240 | 240 | 355 | 135 | 50 | 270 | 300 | 355 | 135 | 65 | 300 | 340 | 360 | 140 | 80 | 330 | 360 | 395 | 17 | 100 | 380 | 400 | 185 | 125 | 450 | 415 | 215 | 150 | 500 | 430 | 225 | 200 | 550 | 495 | 260 | 250 | 650 | 545 | 310 | 300 | 800 | 600 | 355 | 350 | 850 | 640 | 395 | 400 | 900 | 690 | 435 | 500 | 950 | | 780 | 495 |
