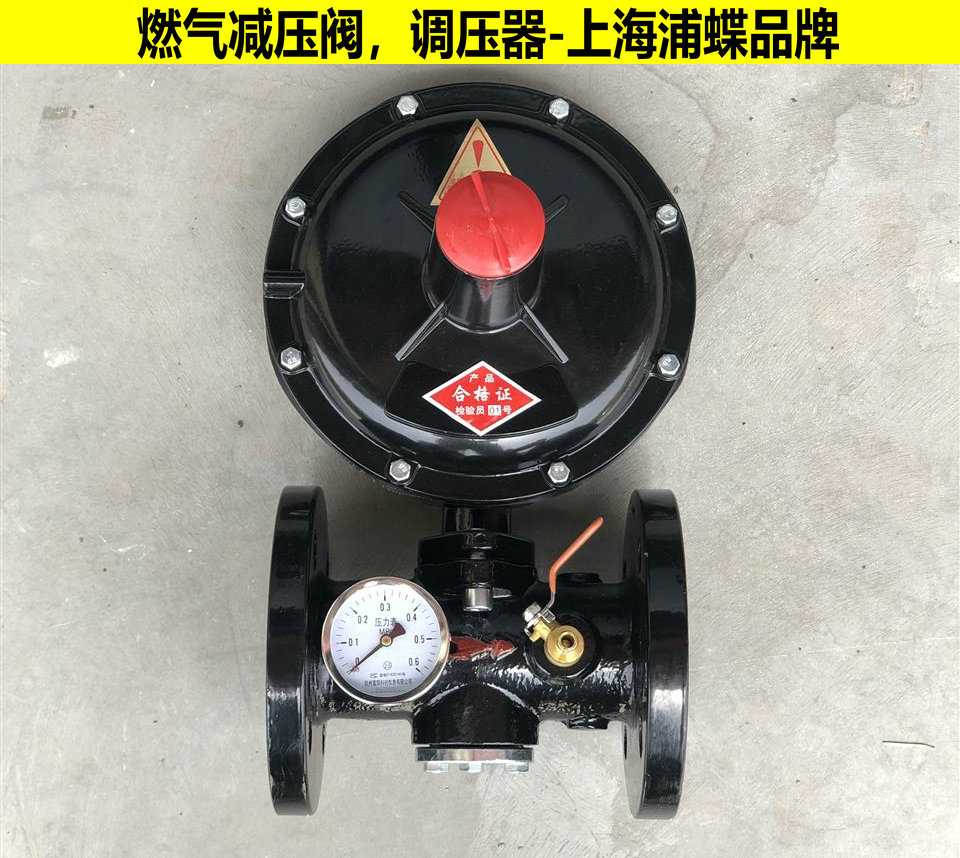

【氣體減壓閥】YK43X-16C-上海浦蝶閥門有限公司 【氣體減壓閥】YK43X-16C由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
本產品主要用于氣體管路，如空氣、氮?dú)�、氧氣、氫氣、氨氣、液化氣、天然氣等氣體。
1.【氣體減壓閥】參數： | 公稱壓力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | | 殼體試驗壓力（Mpa）* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 | | 密封試驗壓力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | | 最高進口壓力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | | 出口壓力范圍（Mpa） | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 | | 壓力特性偏差（Mpa）△P2P | GB12246-1989 | | 流量特性偏差（Mpa）P2G | GB12246-1989 | | 最小壓差（Mpa） | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 | | 滲漏量 | X/F（聚四氟乙稀/橡膠）：O Y（硬密封）：GB12245-1989 |
殼體試驗不包括膜片、頂蓋
2.【氣體減壓閥】流量系數：（Cv） | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | | Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
3.【氣體減壓閥】主要零件材料：
| 零件名稱 | 零件材料 | | 閥體 閥蓋 底蓋 | WCB/FCB* | | 閥座 閥盤 | 2Cr13/304* | | 缸套 | 2Cr13/25（鍍硬鉻）/304* | | 活塞 | 2Cr13/銅合金/銅合金* | | 活塞環 | 合金鑄鐵/對位聚苯* | | 導閥座 導閥桿 | 2Cr13/304* | | 膜片 | 1Cr18Ni9Ti | | 主閥 導閥彈簧 | 50CrVA | | 調節彈簧 | 60Si2Mn | | 密封墊（X/F型號） | 橡膠/聚四氟乙稀 | | 導閥體 導閥蓋 | 25/304* |
4.【氣體減壓閥】外形尺寸：（PN1.6-4.0） 單位：mm | 公稱通徑DN | 外 形 尺 寸 | | L | H | Hl | | 1.6/2.5MPa | 4.0MPa | | 15 | 160 | 180 | 290 | 90 | | 20 | 160 | 180 | 300 | 98 | | 25 | 180 | 200 | 300 | 110 | | 32 | 200 | 220 | 300 | 110 | | 40 | 220 | 240 | 320 | 125 | | 50 | 250 | 270 | 320 | 125 | | 65 | 280 | 300 | 325 | 130 | | 80 | 310 | 330 | 365 | 160 | | 100 | 350 | 380 | 365 | 170 | | 125 | 400 | 450 | 475 | 200 | | 150 | 450 | 500 | 475 | 210 | | 200 | 500 | 550 | 515 | 240 | | 250 | 650 | 560 | 290 | | 300 | 800 | 705 | 335 | | 350 | 850 | 745 | 375 | | 400 | 900 | 780 | 405 | | 450 | 900 | 730 | 455 | | 500 | 950 | 835 | 465 |
外形尺寸：（PN6.4-16.0） 單位：mm | 公稱通徑DN | 外 形 尺 寸 | | L | H | Hl | | 6.4MPa | 10.0/16.0MPa | | 15 | 180 | 180 | 300 | 100 | | 20 | 180 | 200 | 310 | 105 | | 25 | 200 | 220 | 31 | 120 | | 32 | 220 | 230 | 310 | 120 | | 40 | 240 | 240 | 335 | 135 | | 50 | 270 | 300 | 335 | 135 | | 65 | 300 | 340 | 340 | 140 | | 80 | 330 | 360 | 380 | 170 | | 100 | 380 | 380 | 185 | | 125 | 450 | 490 | 215 | | 150 | 500 | 490 | 225 | | 200 | 550 | 535 | 260 | | 250 | 650 | 580 | 310 | | 300 | 800 | 725 | 355 | | 350 | 850 | 765 | 395 | | 400 | 900 | 800 | 435 | | 500 | 950 | | 855 | 495 |
【氣體減壓閥】YK43X【價格】【參數】【供應信息】請來電詳詢
|
