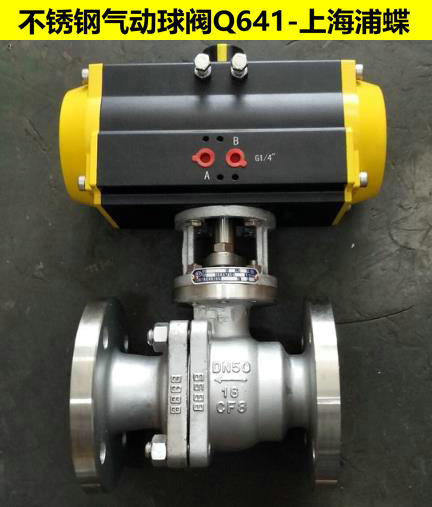

氣動球閥,不銹鋼氣動球閥Q641F-16P
閥門類型：氣動球閥
閥門型號：Q641
尺寸規格：DN15-300mm
安裝形式：法蘭式，螺紋
壓力等級：1.0-6.4MPa
主體材質：鑄鋼WCB，碳鋼CS，不銹鋼304，316等；
產品銘牌：浦蝶 簡介 不銹鋼氣動球閥Q641F-16P采用彈性密封圈結構設計，介質壓力較小時，密封圈與球體的接觸面積較小，故有較大的密封雙壓，確�？煽棵芊�。 介質壓力較大時，密封圈與球體接觸面積增大，故密封圈能承受較大的介質推力而不會損壞。通過配置不同的控制附件，可實現遙控及調節功能。 產品型號/技術參數 | 閥類 | 傳動方式 | 連結形式 | 結構形式 | 密封面 | 公稱壓力（MPa） | 閥體材料 | | 球閥 | 6-氣動
6s-氣動帶手動 | 法蘭式 | 浮動球直通 | F-氟塑料
H-合金鋼
PPL | 1.6
2.5
4.0
6.4 | 按表內閥體
材料代號 | | 公稱通徑DN(mm) | 15-250 | | 材料\材料代號 | C | P | R | 主
要
零

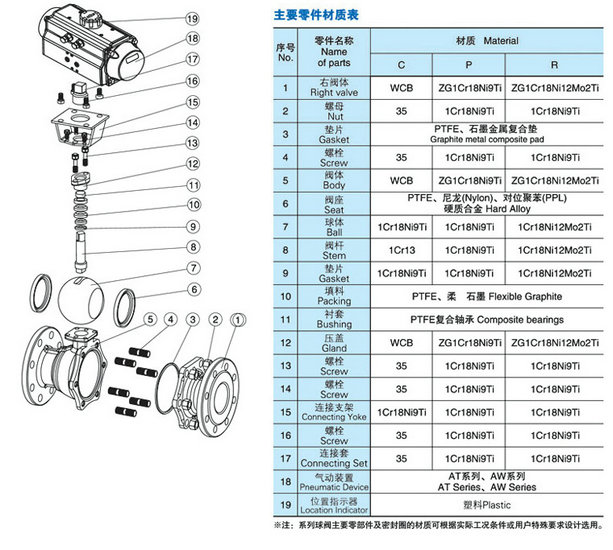

件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | | 球板 | WCB | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | | 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | | 密封圈 | 增強聚四氟乙烯 對位聚笨 | | 填料 | 聚四氟乙烯 柔性石墨 | 適
用
工
況 | 適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | | 適用溫度 | -28℃～300℃ | | 控制型式 | 雙作用/單作用 | | 作用型式 | 切斷/調節 | | 輸入信號 | 電信號：0～10mA、-4～10mA 氣信號20～100kPa | | 回信電壓 | AC220V/DC24V | | 工作介質 | 凈化壓縮壓氣 | | 執行器 | 型號 | GT系列、HY系列、AW系列、ZSH系列 | | 氣源壓力 | 0.4～0.7MPa |

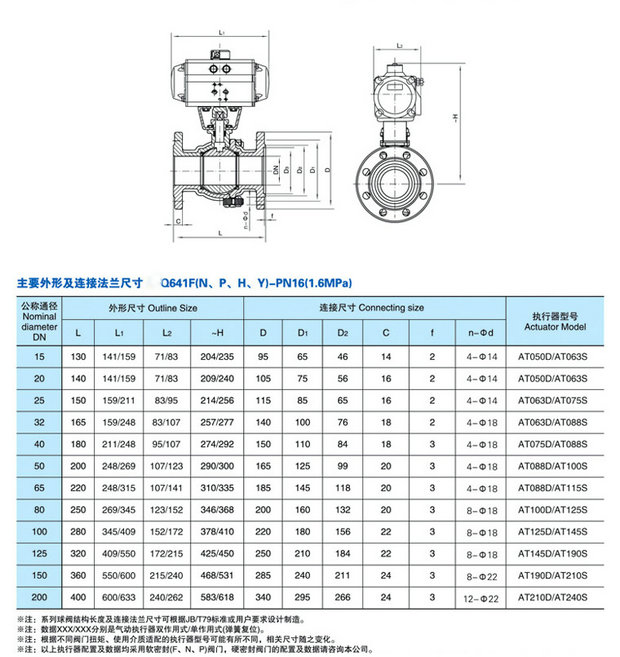

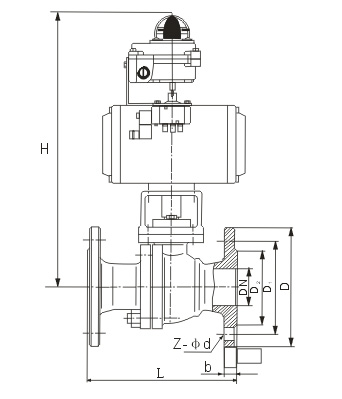

不銹鋼氣動球閥Q641F-16P安裝尺寸表 | 公稱通徑DN(mm) | 尺 寸 | 執行器型號 | | 1.6MPa | 2.5MPa | H | 4.0MPa | | L | D | D1 | B | Z-D | L | D | D1 | B | Z-D | L | D | D1 | B | Z-D | H | | 15 | 130 | 95 | 65 | 14 | 4-14 | 130 | 95 | 65 | 16 | 4-14 | 200 | 130 | 95 | 65 | 16 | 4-14 | 200 | 可選配GTD/GTE、
AW/AWS、HY、
ZSH系列執行器
(以上選配僅供參
選具體選用根據實
際要求) | | 20 | 130 | 105 | 75 | 14 | 4-14 | 130 | 105 | 75 | 16 | 4-14 | 204 | 150 | 105 | 75 | 16 | 4-14 | 204 | | 25 | 140 | 115 | 85 | 14 | 4-14 | 140 | 115 | 85 | 16 | 4-14 | 215 | 160 | 115 | 85 | 16 | 4-14 | 210 | | 32 | 165 | 135 | 100 | 16 | 4-18 | 165 | 135 | 100 | 18 | 4-18 | 240 | 180 | 135 | 1 00 | 18 | 4-18 | 240 | | 40 | 165 | 145 | 110 | 16 | 4-18 | 165 | 145 | 110 | 18 | 4-18 | 264 | 200 | 145 | 110 | 18 | 4-18 | 264 | | 50 | 203 | 160 | 125 | 16 | 4-18 | 203 | 160 | 125 | 20 | 4-18 | 274 | 230 | 160 | 125 | 20 | 4-18 | 360 | | 65 | 22 2 | 180 | 145 | 18 | 4-18 | 222 | 180 | 145 | 22 | 8-18 | 379 | 290 | 180 | 145 | 22 | 8-18 | 390 | | 80 | 241 | 195 | 160 | 20 | 8-18 | 241 | 195 | 160 | 22 | 8-18 | 389 | 310 | 195 | 160 | 22 | 8-18 | 450 | | 100 | 305 | 215 | 180 | 20 | 8-18 | 305 | 230 | 190 | 24 | 8-23 | 416 | 350 | 230 | 190 | 24 | 8-23 | 480 | | 125 | 356 | 245 | 210 | 22 | 8-18 | 356 | 270 | 220 | 28 | 8-25 | 542 | 400 | 270 | 220 | 28 | 8-25 | 650 | | 150 | 394 | 280 | 240 | 24 | 8-23 | 394 | 300 | 250 | 30 | 8-25 | 572 | 480 | 300 | 250 | 30 | 8-25 | 670 | | 200 | 457 | 335 | 295 | 26 | 12-23 | 457 | 360 | 310 | 34 | 12-25 | 600 | 600 | 375 | 320 | 38 | 12-30 | 720 |
