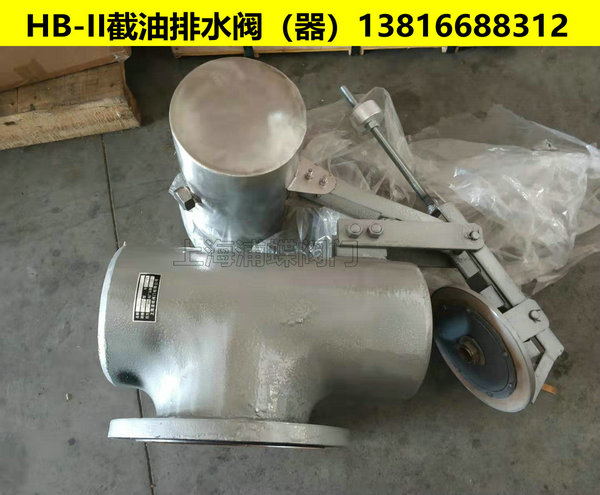

【截油排水器】優惠出售

連接形式： 法蘭
工作溫度： 150
適用范圍： 油品罐區
用途：節油排水
型號：LTYS-Ⅱ，HB-A/B/I
品牌：上海浦蝶
材質：鑄鋼、不銹鋼304,316

【截油排水器】使用原理
      上海浦蝶截油排水器是根據油水密度不同的特點,依靠浮筒在油水介質中的浮力差實現截油排水.當沉砂井里有水,且達到一定高度時浮筒上浮,通過杠桿只要較小的力就能將減壓閥打開,并使排水閥芯中的通氣孔打開,水從排水閥流入出水筒內,實現減壓,浮筒繼續上浮,將排水閥打開,水從排水閥進入出水筒內,由出水筒排水.沉砂井內的介質是油時,浮筒下沉,通過杠桿將減壓閥芯的通氣孔閉合,進而將排水閥關閉,阻止油品外泄.當天氣干干旱沉砂井內無水時,排水閥自動保持關閉狀態.當儲油罐區排放系統介質是油水混合狀態時,油水在沉砂井內分層,下部水由排水閥排出,油被截留在沉砂井內,只要收集沉砂井里的油即可.以此,實現了油灌區截油排水完全自動化.

【截油排水器】產品優點
1,采用無背壓的特殊設計結構,杠桿帶動閥針移動,使閥芯外壓力一致,杠桿繼續移動,針閥和閥門很靈活的一起開始排水,從而解決了減壓與排水閥不同步的現象,克服了關閉不嚴的缺點,確保灌區安全；
2,不需任何能源實現自動控制,安全,環保,經濟；
3,體積小,結構合理,無易損件,使用壽命長,不需補充水,使用維修方便；
4,有水時自動開啟,天旱無水時自動關閉,有油水混合物時實行油水自動分離,本設備24小時全天候工作,減輕了操作工下雨時開閥,天晴關閥的工作壓力,杜絕了跑油事故的發生.

【截油排水器】尺寸規格

【截油排水器】技術參數
1,公稱通徑:DN100,DN150,DN200,DN250,DN300,DN350,DN400
2,公稱壓力:≤1.0/1.6/2.5MPa
3,法蘭標準:HG20592-97
4,適用介質密度:≤970kg／m3

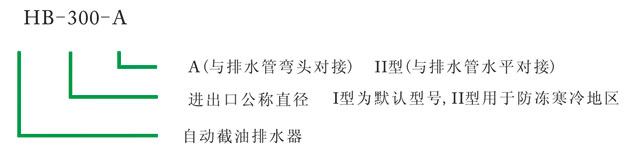

【截油排水器】型號規格說明

五,【截油排水器】安裝
本產品直接安裝在油品罐區沉砂井內,直接與排水管連接,詳細尺寸參見中石化工業通用圖“總圖運輸通用圖集”SH104—2006《油品灌區水封閥安裝圖》.
1,打開包裝,按裝箱單清點設備；
2,先將出水筒法蘭與排水管彎頭下部法蘭連接:
3,將浮筒連接在水筒上；
4,安裝閥芯和杠桿連接浮筒與杠桿之間的撐桿；
5,安裝配重后即行投入使用；

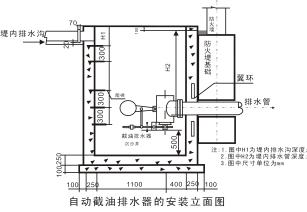

6,請按以下視圖安裝:


【截油排水器】注意事項
1,油品罐區內通往沉砂井的排水溝必須設有隔柵,不得讓雜物流入沉砂井內,造成排水閥失靈.
2,安裝和清除沉砂井內的雜物時,工作人員上下要用爬梯,不得用浮筒作爬梯,否則會造成截油排水器閥門的泄露和杠桿的折彎或折斷.
3,要定時清除排水溝內的雜物和沉積物,否側會影響排水器閥的開啟和關閉.
4,要及時回收沉砂井內的積油.
5,本設備出廠前已調試好,不要自行調試.按照步驟組裝即可使用.全新自動截油排水器LTYS型優惠出售
