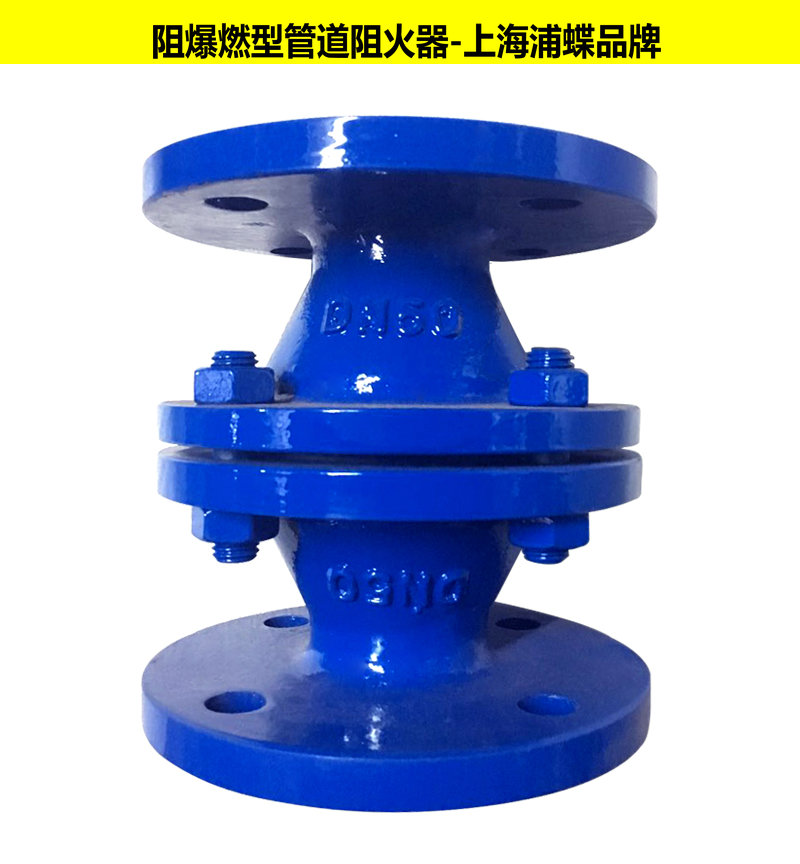

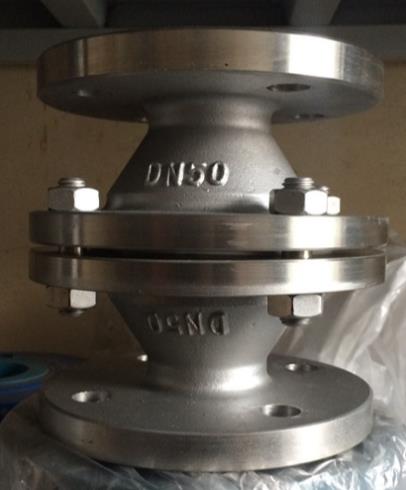

阻爆燃阻火器GZW尺寸 原理 安裝
產品用途：阻斷外部火焰竄入存有易燃易爆氣體的設備、管道內，阻斷火焰蔓延。 工作原理：阻火器通過熱導體的狹小孔隙時由于熱量損失而熄滅的原理設計制造。 適用介質：汽油、煤油、輕柴油、笨、甲笨、原油等油品；乙炔、氧氣、氮?dú)�、天然氣、氫氣、煤氣瓦斯、尾氣、沼氣等；火炬系統、氣體凈化通化系統、氣體分析系統、煤礦瓦斯排放系統、加熱爐燃料氣的管網上 工作溫度：-40℃-550℃； 主體材質：鑄鋼、不銹鋼、304、304L、316、316L等； 連接方式：法蘭；焊接；螺紋； 制造標準：國標GB、JB、HG，美標API、ANSI，英標BS，日本JIS、JPI等； 公稱壓力：1.6MPa-6.4MPa； 防爆等級：BS5501:ⅡA、ⅡB、ⅡC；
性能測試： 1、阻爆性能合格,連續13次阻爆性能試驗每次均能阻火。 2、耐燒性能合格，耐燒試驗1小時無回火現象。 3、殼體水壓試驗合格。本產品結構合理，重量輕、耐腐蝕。易檢修，安裝方便。阻火器芯子采用不銹鋼材料, 耐腐蝕易于清洗。 阻爆燃阻火器尺寸：GB PN1.6MPa 公稱口徑 DN（mm） | 重量（K G/臺） | 外形尺寸 | L | H | D | K | n-d | 15 | 5 | 125 | 142 | 95 | 65 | 4*14 | 20 | 5 | 125 | 142 | 105 | 75 | 4*14 | 25 | 6 | 130 | 155 | 115 | 85 | 4*14 | 32 | 8 | 150 | 168 | 135 | 100 | 4*18 | 40 | 9.5 | 170 | 180 | 150 | 110 | 4*18 | 50 | 12 | 190 | 200 | 165 | 125 | 4*18 | 65 | 15.5 | 205 | 210 | 180 | 145 | 8*18 | 80 | 19 | 220 | 220 | 200 | 160 | 8*18 | 100 | 22 | 240 | 240 | 220 | 180 | 8*18 | 125 | 32 | 280 | 260 | 245 | 2010 | 8*18 | 150 | 41 | 330 | 285 | 285 | 240 | 8*22 | 200 | 58 | 380 | 325 | 340 | 295 | 12*22 | 250 | 80 | 450 | 365 | 405 | 355 | 12*26 | 300 | 120 | 520 | 400 | 460 | 410 | 12*26 | 350 | - | 595 | 420 | 520 | 470 | 16*26 | 400 | - | 645 | 450 | 580 | 525 | 16*30 | 450 | - | 710 | 480 | 640 | 585 | 20*30 | 500 | - | 780 | 520 | 715 | 650 | 20*33 | 600 | - | 895 | 550 | 840 | 770 | 20*36 |
美標法蘭連接外形尺寸：ANSI、API、ASME 可供JIS標準：
規格 | 安裝尺寸 | D | K | L | H | N-d | 3/4" | 98 | 70 | 130 | 160 | 4×15 | 1 | 108 | 79.5 | 135 | 160 | 4×15 | 5/4" | 117 | 89 | 155 | 180 | 4×15 | 3/2" | 127 | 98.5 | 170 | 200 | 4×15 | 2" | 152 | 120.5 | 195 | 220 | 4×19 | 5/2" | 178 | 139.5 | 220 | 220 | 4×19 | 3" | 190 | 152.5 | 250 | 250 | 4×19 | 4" | 229 | 190.5 | 295 | 8×19 |
| 5" | 254 | 216 | 360 | 300 | 8×22 | 6" | 279 | 241.5 | 430 | 360 | 8×22 | 8" | 343 | 298.5 | 520 | 420 | 8×22 |

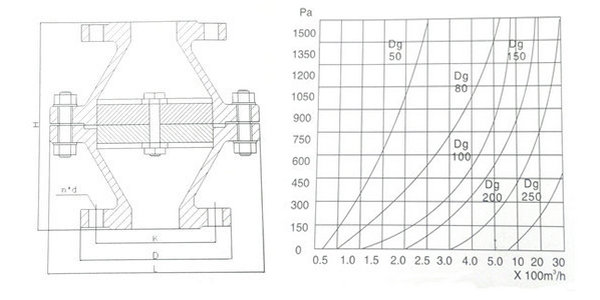

阻爆燃阻火器標準：GB13347-92《石油氣體管道阻火器阻火性能和試驗方法》、SH/T3413-99《石油化工石油氣管道阻火器選用、檢驗及驗收》、HG/T20570.19-95《阻火器的設置》。阻火器生產、檢驗和驗收標準：SY/T0512-1996《石油儲罐阻火法》。 阻爆燃阻火器結構示意圖及通氣量與壓力降性能曲線：
阻爆燃阻火器維修與保養： 1、按說明書指示執行。 2、每隔半年應檢查一次。檢查阻火層是否有堵塞、變形或腐蝕等缺陷。 3、被堵塞的阻火層應清洗干凈，保證每個孔眼暢通，對于變形或腐蝕的阻火層應更換。 4、清洗阻火器芯件時，應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃，不得采用鋒利的硬件刷洗。 5、重新安裝阻火層時，應更新墊片并確認密封面已清潔和無損傷，不得漏氣。 上海浦蝶阻爆燃阻火器尺寸 原理 安裝 |
