截油排水閥LTYS-II型

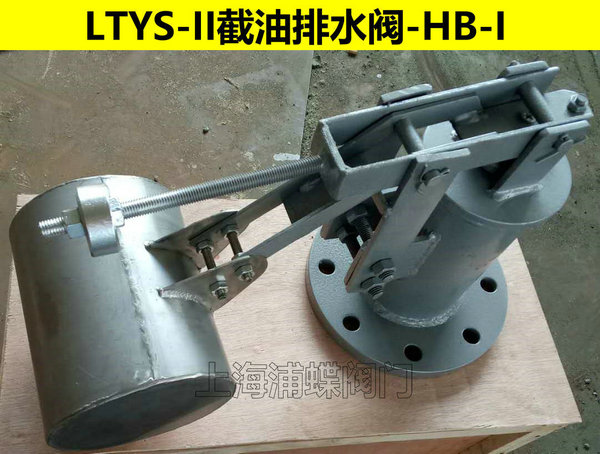

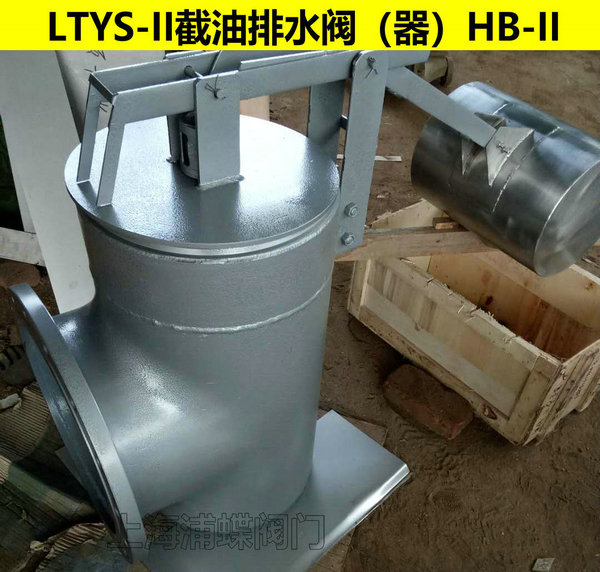

產品型號：LTYS-II-A(B),HB-I(II)
產品材質：碳鋼，不銹鋼；
產品口徑：DN100-500mm,支持定制；
壓力等級：0.25-4.0MPa;
截油排水閥標準規范： 本閥門滿足GBJ74-84《石油庫設計規范》，GB50160-92《石油化工企業設計防火規范》的規定，為確保油罐區的安全，油罐區防火堤的雨水排放和污水排放口均應設置排水隔油裝置。
截油排水閥安裝在石化行業生產裝置，油品罐區的排水管道，起到截油排水作用。
截油排水閥工作原理：
本閥門是油品灌區重要安全設備，其原理是根據油水密度不同的特點，依靠浮筒在油水介質中的浮力差實現截油排水。
使用過程：當沉砂井里有水，且達到一定高度時浮筒上浮，通過杠桿只要較小的力就能將減壓閥打開，并使排水閥芯中的通氣孔打開，水從排水閥流入出水筒內，實現減壓，浮筒繼續上浮，將排水閥打開，水從排水閥進入出水筒內，由出水筒排水。沉砂井中介質為油時，浮筒下沉，通過杠桿將減壓閥芯的通氣孔閉合，進而將排水閥關閉，阻止油品外泄。
當天氣干旱沉砂井內無水時，排水閥自動保持關閉狀態。當儲油罐區排放系統介質為油水混合物時，油水在沉砂井內分層，水在下部由排水閥排出，油被截留在沉砂井內，只要收集沉砂井里的油即可。因此，實現了儲罐庫區截油排水完全自動化。
截油排水閥性能優點：
1、排水能力大，型號齊全，主體為不銹鋼，抗腐能力強。轉動靈活，工作可靠，使用壽命長；
2、體積小、維修方便、不需補充水，冬季管理方便；
3、采用雙閥先導式結構，不需動力、因此安全。技術起點高，動作靈敏可靠；
4、在有油狀態下，將油截留在堤內。在無介質狀態下閥門自動關閉，確保油品油罐區安全。
該產品由浮體在介質中所受浮力的差異來實現控制。一般油品的密度范圍在0.71~0.96間，而水的密度為1。
LTYS-Ⅱ型截油排水閥A型（垂直安裝）尺寸規格
|
序號 |
規格型號 |
出口尺寸 |
備注 |
|
1 |
LTYS-Ⅱ-A-150 |
DN150 |
法蘭式、垂直安裝 |
|
2 |
LTYS-Ⅱ-A-200 |
DN200 |
法蘭式、垂直安裝 |
|
3 |
LTYS-Ⅱ-A-250 |
DN250 |
法蘭式、垂直安裝 |
|
4 |
LTYS-Ⅱ-A-300 |
DN300 |
法蘭式、垂直安裝 |
|
5 |
LTYS-Ⅱ-A-400 |
DN400 |
法蘭式、垂直安裝 |
|
說明：主要材質為不銹鋼，即：大小連桿、大閥、小閥、浮筒及前后活動軸為不銹鋼；配重為碳鋼鍍鉻，閥體及法蘭為碳鋼。法蘭壓力級別為PN1.0/1.6/2.5MPa等，也可由用戶提供其他口徑及壓力等級。 |
LTYS-Ⅱ型截油排水閥B型（水平安裝）尺寸規格
|
序號 |
規格型號 |
出口尺寸 |
備注 |
|
1 |
LTYS-Ⅱ-B-150 |
DN150 |
水平安裝-法蘭式 |
|
2 |
LTYS-Ⅱ-B-200 |
DN200 |
水平安裝-法蘭式 |
|
3 |
LTYS-Ⅱ-B-250 |
DN250 |
水平安裝-法蘭式 |
|
4 |
LTYS-Ⅱ-B-300 |
DN300 |
水平安裝-法蘭式 |
|
5 |
LTYS-Ⅱ-B-400 |
DN400 |
水平安裝-法蘭式 |
|
說明：主要材質為不銹鋼，即：大小連桿、大閥、小閥、浮筒及前后活動軸為不銹鋼；配重為碳鋼鍍鉻，閥體及法蘭為碳鋼。法蘭壓力級別為PN1.0/1.6/2.5MPa等，也可由用戶提供其他口徑及壓力等級。 |
截油排水閥應用范圍
本閥門適用于油品≤970kg/立方米的油品區。
附表：
|
油品名稱 |
密度 |
油品名稱 |
密度 |
|
汽油、航空汽油 |
0.74 |
輕柴油、中質燃料油、民用燃料油、原油 |
0.87 |
|
航空煤油 |
0.78 |
重柴油、重質燃料油、常壓重油、潤滑油 |
0.92 |
|
煤 油 |
0.87 |
減壓渣油、殘渣燃料油 |
0.95 |
安裝方式： A型適合于一般地區安裝，B型適合于寒冷地區安裝。
工作過程：
在排放系統內無介質時，閥門關閉；
在排水系統內介質為水時（例如雨水），閥門開啟，雨水或污水及時排出；
在排放系統內介質為油品時（例如事故跑油時），閥門關閉，可以防止油品外泄而造成事故。
LTYS-Ⅱ型自動截油排水器工作狀態：
根據管道接口的朝向不同，LTYS-Ⅱ型截油排水閥分為兩種類型：A型和B型。
A型為接口法蘭垂直安裝，B型為接口法蘭水平安裝。
截油排水閥安裝、調試與維修
1、安裝注意事項：
1）截油排水閥連接形式為法蘭連接，法蘭為PN1.0Mpa
2）沉砂井中的雜物應清除干凈。
2、正常維護：
1）定期清除沉沙井的雜物；
2）定期清潔和檢查大、小閥門及不銹鋼浮桶絲堵的“O”形圈是否密封嚴密，并及時更換；
3）檢查浮桶的使用情況，保證正常運行。
|
