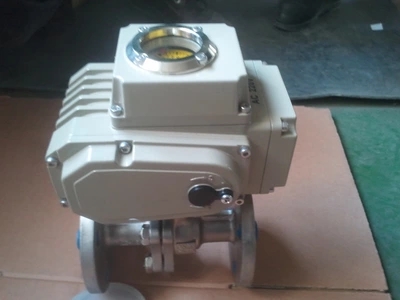

電動球閥,電動開關球閥
閥門類型：電動球閥
閥門型號：Q941F
尺寸規格：DN15-250mm
安裝形式：法蘭式
壓力等級：1.0-6.4MPa
主體材質：鑄鋼WCB，碳鋼CS，不銹鋼304，316等；
產品銘牌：浦蝶
電動球閥,電動開關球閥體與執行機構的連接采用直連方式,電動執行機構無須配伺服放大器,輸入220VAC電源即可控制運轉。電動開關球閥是球閥與電動執行器通過機械的連接而成的，繼承了球閥的特性，并且采用電動執行器在精度與效率上得到了提升，整個閥門通過球體繞垂直于通道軸旋轉90°來控制啟閉的，在管道中主要取到了改變介質流動方向，切斷，分配等作用，目前隨著V型O型電動球閥的推出，使得此閥門在性能與控制介質上得到了擴展，從之前的用來做開關、切斷閥，到現在的節流、控制流量等效果。常用的電動執行器有多回轉式、單回轉式、智能型、角行程執行器、直行程電動執行器、防爆執行器、精小型執行器等，球閥主要有三通球閥、浮動式球閥、O型球閥、固定式球閥、V型球閥等。
電動開關球閥原理
電動球閥是通過球閥閥體結構為旋轉90度的閥芯，電動執行器為輸入0-20毫安的標準信號，接受工業自動化控制（DCS、PLC系統）儀表來源的電流信號或電壓信號的輸入輸出，電機組帶動齒輪渦輪蝸桿轉角力矩，以開關和調節閥門。主要還是靠電動執行器的電流量來調節操作的。采用一體化結構，以單相電源AC220V和直流電源24VDC即可控制運轉。適用與切斷、調節，閥門與執行器采用了采用直連的形式，對流體介質的流量、壓力、溫度、液位等參數的控制。
電動球閥,電動開關球閥運用場合
電動球閥通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含纖維、微小固體顆料等介質。廣泛用于化工、石油、造紙、電站、冶金、輕工、制冷等工業領域。
電動開關球閥產品選型
閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
執行器參數：電源電壓、控制方式、控制信號、作用方式等系列參數。
電動開關球閥特點優勢
啟閉迅速、輕便、流體阻力小、結構簡單、相對體積小、重量輕、便于維修、密封性能好、連線簡單，結構緊湊、尺寸小、動作穩定可靠等優點。根據選用不用的型號的電動球閥在優勢上有所不同，比如V型具有調節的能力，襯氟電動球閥具有耐耐腐蝕密封性強等優勢，客戶需要根據自身的情況來選擇適用的電動開關球閥。
1.6MPa主要外形和連接尺寸
|
Q941F-16C |
|
通徑DN |
L |
D |
K |
D1 |
n-Φd |
b |
f |
H |
W |
|
mm |
in |
|
15 |
1/2″ |
130 |
95 |
65 |
46 |
4-Φ14 |
14 |
2 |
190 |
196 |
|
20 |
3/4″ |
140 |
105 |
75 |
56 |
4-Φ14 |
16 |
2 |
195 |
196 |
|
25 |
1″ |
150 |
115 |
85 |
65 |
4-Φ14 |
16 |
2 |
210 |
196 |
|
32 |
1 1/4″ |
165 |
135 |
100 |
76 |
4-Φ18 |
18 |
3 |
220 |
196 |
|
40 |
1 1/2″ |
180 |
145 |
110 |
84 |
4-Φ18 |
18 |
3 |
230 |
196 |
|
50 |
2″ |
200 |
160 |
125 |
99 |
4-Φ18 |
20 |
3 |
265 |
196 |
|
65 |
2 1/2″ |
220 |
180 |
145 |
118 |
4-Φ18 |
20 |
3 |
300 |
255 |
|
80 |
3″ |
250 |
195 |
160 |
132 |
8-Φ18 |
20 |
3 |
325 |
255 |
|
100 |
4″ |
280 |
215 |
180 |
156 |
8-Φ18 |
22 |
3 |
350 |
255 |
|
125 |
5″ |
320 |
245 |
210 |
184 |
8-Φ18 |
22 |
3 |
375 |
255 |
|
150 |
6″ |
360 |
280 |
240 |
211 |
8-Φ22 |
24 |
3 |
420 |
255 |
|
200 |
8″ |
400 |
335 |
295 |
266 |
12-Φ22 |
24 |
3 |
460 |
255 |
2.5MPa主要外形和連接尺寸
|
Q941F-25C |
|
通徑DN |
L |
D |
K |
D1 |
n-Φd |
b |
f |
H |
W |
|
mm |
in |
|
15 |
1/2″ |
130 |
95 |
65 |
46 |
4-Φ14 |
14 |
2 |
190 |
196 |
|
20 |
3/4″ |
140 |
105 |
75 |
56 |
4-Φ14 |
16 |
2 |
195 |
196 |
|
25 |
1″ |
150 |
115 |
85 |
64 |
4-Φ14 |
16 |
2 |
210 |
196 |
|
32 |
1 1/4″ |
165 |
135 |
100 |
76 |
4-Φ18 |
18 |
3 |
220 |
196 |
|
40 |
1 1/2″ |
180 |
145 |
110 |
84 |
4-Φ18 |
18 |
3 |
230 |
196 |
|
50 |
2″ |
200 |
160 |
125 |
99 |
4-Φ18 |
20 |
3 |
265 |
196 |
|
65 |
2 1/2″ |
220 |
180 |
145 |
118 |
4-Φ18 |
22 |
3 |
300 |
255 |
|
80 |
3″ |
250 |
195 |
160 |
132 |
8-Φ18 |
24 |
3 |
325 |
255 |
|
100 |
4″ |
280 |
235 |
190 |
156 |
8-Φ22 |
24 |
3 |
350 |
255 |
|
125 |
5″ |
320 |
270 |
220 |
184 |
8-Φ26 |
26 |
3 |
375 |
255 |
|
150 |
6″ |
360 |
300 |
250 |
211 |
8-Φ26 |
28 |
3 |
420 |
255 |
|
200 |
8″ |
400 |
360 |
310 |
274 |
12-Φ26 |
30 |
3 |
460 |
255 |

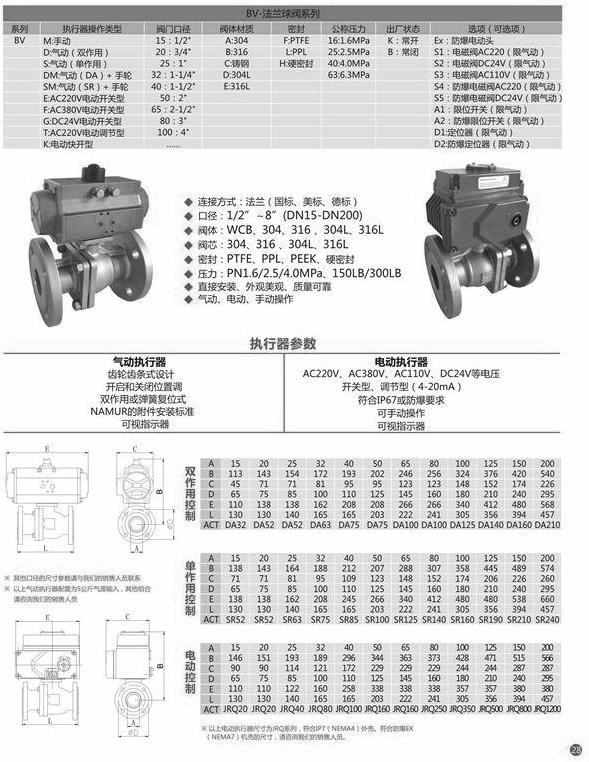

電動開關球閥技術圖:
售后訂購（021-34556223）：
1：咨詢訂購產品需提供產品類別，型號，規格，材質種類，壓力等級，技術要求，也可提供產品的舊圖給客服人員，以便準確獲取報價及供貨周期；
2：浦蝶公司銷售產品均實行產品質量三包，質保期內包退、包換、保修；
3：產品參數、尺寸、圖片僅供用戶選型參考，如有特殊需求請及時提出，所有產品報價有效期為1個月（報價日起算），請及時確認溝通。 |
