鑄鐵截止閥,J41鑄鐵截止閥
閥門類型：截止閥
閥門型號：J41
尺寸規格：DN15-300mm
安裝形式：法蘭式
壓力等級：1.0-2.5MPa
主體材質：鑄鋼WCB，碳鋼CS，不銹鋼304，316等；
產品銘牌：浦蝶
鑄鐵截止閥,J41適用介質為：水、油品、蒸汽、酸性介質等。操作方式有：手動、齒輪傳動、電動、氣動等。
鑄鐵截止閥,J41優點
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
產品優點1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
2、啟閉時較省力。是與截止閥相比而言，因?yàn)闊o(wú)論是開或閉，閘板運動方向均與介質流動方 向相垂直。
3、高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。
4、水錘現象不易產生。原因是關閉時間長。
鑄鐵截止閥技術參數
| 型號 |
公稱壓力
（MPa） |
試驗壓力 |
工作溫度 |
適用介質 |
強度（水）
（MPa） |
密封（水）
（MPa） |
| J41T-16 |
1.6 |
2.4 |
≤1.8 |
200 |
蒸汽、水 |
| J41W-16 |
1.6 |
2.4 |
≤1.8 |
100 |
油品 |
| J41H-16 |
1.6 |
2.4 |
≤1.8 |
200 |
蒸汽、水 |
| J41G-16 |
1.6 |
2.4 |
≤1.8 |
100 |
蒸汽、水 |
鑄鐵截止閥,J41主要零件材料
| 零件名稱 |
材料 |
| J41T-16 |
J41W-16 |
J41H-16 |
J41F-16 |
| 閥體、閥蓋 |
灰鑄鐵 |
灰鑄鐵 |
灰鑄鐵 |
灰鑄鐵 |
| 閥桿 |
鋼 |
鋼 |
鋼 |
鋼 |
| 閥瓣 |
灰鑄鐵+黃銅 |
灰鑄鐵 |
灰鑄鐵+不銹鋼 |
灰鑄鐵聚四氟乙稀 |

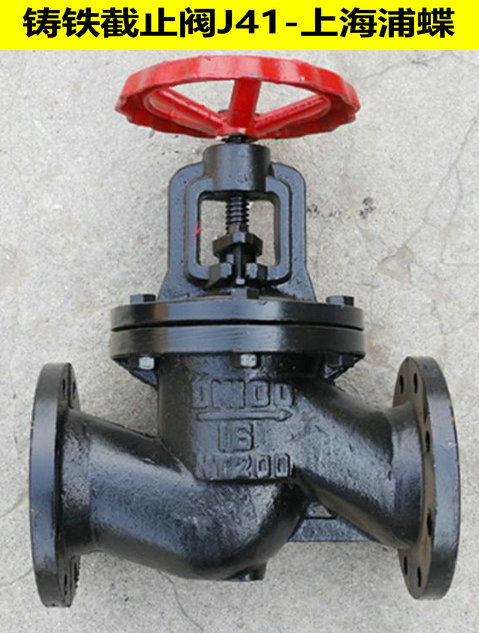

鑄鐵截止閥,J41實物圖：

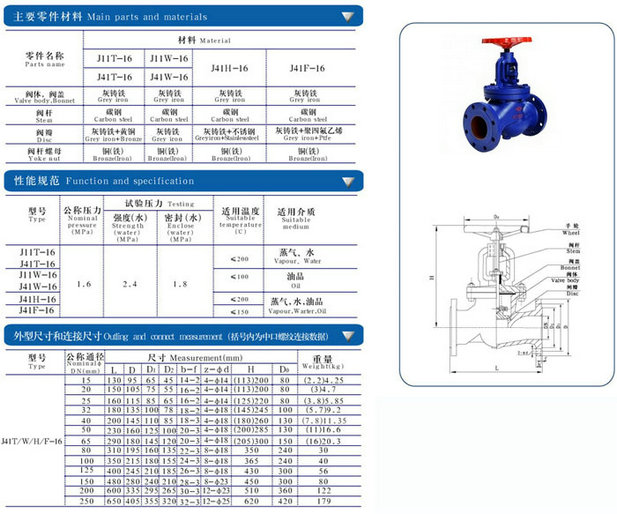

鑄鐵截止閥,J41技術圖紙:
售后訂購（021-34556223）：
1：咨詢訂購產品需提供產品類別，型號，規格，材質種類，壓力等級，技術要求，也可提供產品的舊圖給客服人員，以便準確獲取報價及供貨周期；
2：浦蝶公司銷售產品均實行產品質量三包，質保期內包退、包換、保修；
3：產品參數、尺寸、圖片僅供用戶選型參考，如有特殊需求請及時提出，所有產品報價有效期為1個月（報價日起算），請及時確認溝通。 |
