鑄鋼閘閥,Z41H鑄鋼閘閥
閥門類型:鑄鋼閘閥
閥門型號:Z41H,Z41Y
尺寸規格:DN15-600mm
安裝形式:法蘭式
壓力等級:1.6-10.0MPa
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
產品銘牌:浦蝶
鑄鋼閘閥,Z41H鑄鋼閘閥啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關, 不能作調節和節流。 閘閥具有流體阻力小,密封面受介質沖刷和侵蝕小。啟閉較省力.介質流向不受限制.不擾流、不降低壓力.形體簡單.結構長度短.制造工藝性好.適用范圍廣等優點。
鑄鋼法蘭閘閥的種類，按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥，楔式閘板式閘閥又可分為:單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。
鑄鋼閘閥操作方式有：手動、齒輪傳動、電動、氣動等。
鑄鋼閘閥,Z41H鑄鋼閘閥應用范圍：
鑄鋼法蘭閘閥適用于公稱壓力PN1.6～6.4MPa,工作溫度-29～600℃的石油、化工、藥類、化肥、電力行業等各種工況的管路上，切斷或接通管路介質，不能作調節和節流。適用介質為：水、油品、蒸氣、酸性介質等。
鑄鋼閘閥結構特點與優勢：
閘閥的結構設計合理，密封可靠，通道流暢，流阻系數小。
閘板、閥座密封面用鐵基合金堆焊或司太立鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
采用楔式彈性閘板或鋼性楔式單閘板結構，中大口徑設置滾動軸承，開關靈活，啟閉輕松。
閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷性和耐磨性。
可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
鑄鋼閘閥,Z41H鑄鋼閘閥安裝與維護應注意以下事項：
手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
雙閘板閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 ）。
帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 ）。
帶傳動機構的閘閥，按產品使用說明書的規定安裝。
如果閥門經常開關使用 , 每月至少潤滑一次。
鑄鋼閘閥的安裝使用
1.安裝前須檢查閥門內腔和密封面等部位，不允許有污物或砂粒附著；
2.各連接部位螺栓，要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5.用戶在安裝閥門時，必須預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7.閘閥產品必須定期保養，不得隨意碰撞及擠壓，以免影響密封。
鑄鋼閘閥,Z41H鑄鋼閘閥標準規范：
設計制造標準：GB/T 12234-2007
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

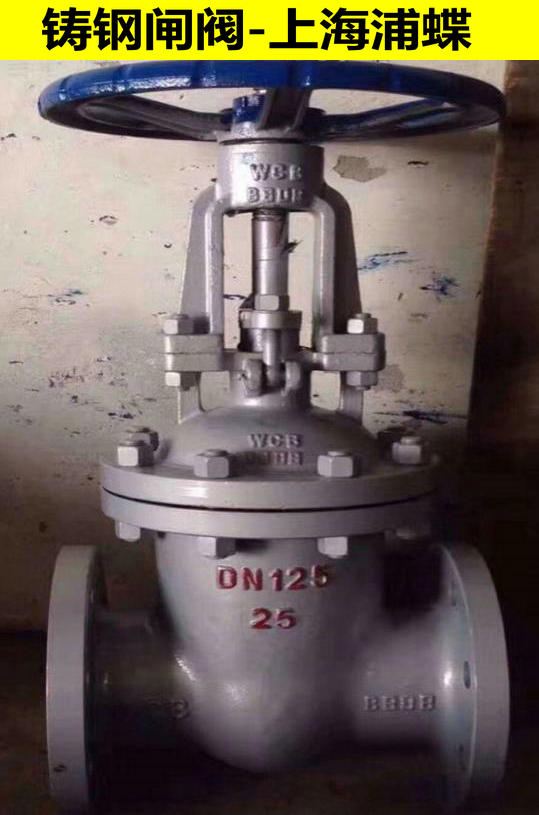

鑄鋼閘閥,Z41H鑄鋼閘閥圖片：
鑄鋼閘閥,Z41H鑄鋼閘閥尺寸參數：
|
型號 |
公稱壓力
(MPa) |
實驗壓力 |
工作溫度(℃) |
適用介質 |
|
強度水（MPa） |
密封（水）空氣（MPa） |
低壓密封空氣（MPa） |
|
Z41H-16C
Z41W-16P(R) |
1.6 |
2.4 |
1.8 |
0.6 |
≤425 |
硝酸類 |
|
Z41W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
醋酸類 |
|
Z41W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
硝酸類 |
|
Z41W-64P(R) |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
醋酸類 |
鑄鋼閘閥主要零件材質：
|
閥體/閥蓋 |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
WCB |
|
零件名稱 |
ZGICr18Ni9Tit系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12M02Ti系列 |
ZG00Cr17Ni14M02系列 |
WCB系列 |
|
閘板 |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
1Cr13 |
|
閥桿 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Ni12M02Ti |
00Cr17Ni14M02 |
1Cr13 |
|
填料 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
石墨 |
|
墊片 |
304L＋PTFE |
304L＋PTFE |
316＋PTFE |
316L＋PTFE |
石墨 |
|
壓蓋 |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02系列 |
WCB |
|
填料壓環 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Ni12M02Ti |
00Cr17Ni14M02 |
1Cr13 |
|
螺栓 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
1.6MPa主要連接尺寸：
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
mm |
130 |
150 |
160 |
180 |
200 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
|
H |
mm |
175 |
180 |
210 |
210 |
350 |
358 |
373 |
435 |
500 |
614 |
674 |
818 |
1225 |
1415 |
1630 |
1780 |
2050 |
2181 |
2599 |
|
W |
mm |
180 |
180 |
200 |
200 |
200 |
240 |
240 |
280 |
320 |
360 |
360 |
400 |
450 |
500 |
500 |
600 |
720 |
720 |
720 |
2.5MPa主要連接尺寸：
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
mm |
130 |
150 |
160 |
180 |
200 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
|
H |
mm |
175 |
180 |
210 |
210 |
350 |
358 |
373 |
435 |
500 |
614 |
674 |
818 |
1225 |
1415 |
1630 |
1780 |
2050 |
2181 |
2599 |
|
W |
mm |
180 |
180 |
200 |
200 |
200 |
240 |
240 |
280 |
320 |
360 |
360 |
400 |
450 |
500 |
500 |
600 |
720 |
720 |
720 |
4.0MPa主要連接尺寸：
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
mm |
130 |
150 |
160 |
180 |
200 |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
850 |
950 |
|
H |
mm |
175 |
180 |
210 |
210 |
350 |
358 |
373 |
435 |
500 |
614 |
674 |
818 |
1225 |
1415 |
1630 |
1780 |
|
W |
mm |
180 |
180 |
200 |
200 |
200 |
240 |
240 |
280 |
320 |
360 |
360 |
400 |
450 |
500 |
500 |
600 |
6.4MPa主要連接尺寸：
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
mm |
170 |
190 |
210 |
230 |
240 |
250 |
280 |
320 |
350 |
400 |
450 |
550 |
650 |
750 |
850 |
950 |
|
H |
mm |
175 |
180 |
210 |
230 |
350 |
359 |
373 |
435 |
500 |
614 |
674 |
818 |
970 |
1145 |
1280 |
1450 |
|
W |
mm |
120 |
120 |
140 |
160 |
200 |
240 |
280 |
320 |
360 |
400 |
400 |
450 |
560 |
640 |
800 |
800 |
10.0MPa主要連接尺寸：
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
L |
mm |
170 |
190 |
210 |
230 |
240 |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
|
H |
mm |
175 |
180 |
210 |
230 |
350 |
359 |
373 |
435 |
500 |
614 |
674 |
818 |
970 |
|
W |
mm |
120 |
120 |
160 |
180 |
240 |
280 |
320 |
360 |
400 |
450 |
560 |
640 |
720 |
16.0MPa主要連接尺寸：
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
mm |
170 |
190 |
210 |
230 |
240 |
300 |
340 |
390 |
450 |
525 |
600 |
750 |
|
H |
mm |
175 |
180 |
210 |
230 |
350 |
359 |
373 |
435 |
500 |
614 |
674 |
818 |
|
W |
mm |
120 |
120 |
140 |
160 |
200 |
240 |
280 |
320 |
360 |
400 |
400 |
450 |
售后訂購：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通. |
