管道超壓保護安全閥技術知識

前言：安全閥不僅用于罐體容器中，在管道系統中也需要安裝安全閥來作為超壓保護的裝置。管道超壓保護安全閥在設置條件、安裝類型、設置位置、設置壓力等方面均有相關技術規定。詳細技術知識如下：

（1）設置條件：在運行中可能超壓的管道系統均應設置安全閥、爆破片等泄壓裝置。

（2）安裝類型：不宜使用安全閥的場合可用爆破片。爆破片設計爆破壓力與正常最大工作壓力的差值應有一定的裕量。

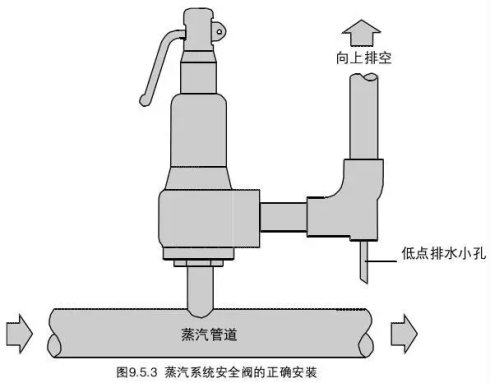

（3）設置位置：安全閥或爆破片的入口管道和出口管道上不宜設置切斷閥。工藝有特殊要求必須設置時，還應設置旁通閥及就地壓力表。正常工作時安全閥或爆破片入口或出口的切斷閥應在開啟狀態下鎖住。旁通閥應在關閉狀態下鎖住。并在圖紙上加注規定的符號。

（4）選擇類型：安全閥應分別按排放氣（汽）體或液體進行選用，并考慮背壓的影響。安全閥的開啟壓力（整定壓力）除工藝有特殊要求外，為正常工作壓力的1.1倍，最低為1.05倍，但設計規范和設計文件有規定者除外。

（5）壓力規定：安全閥的入口管道壓力損失宜小于開啟壓力的3%，出口管道的壓力損失不宜超過開啟壓力的10%。

（6）安全閥的最大泄放壓力不宜超過管道設計壓力的1.1倍，火災事故時的最大泄放壓力不應超過設計壓力的1.21倍。

（7）雙安全閥出入口設置三通式轉換閥時，兩個轉換閥應有可靠的連鎖機構。安全閥與轉換閥之間的管道應有排空措施。

（8）性能要求：安全閥或爆破片制造廠應保證產品性能符合設計提供的泄壓裝置詳細數據。

關鍵詞：超壓保護安全閥，設置條件，設置位置，選擇類型，壓力規定。
