火炬管道安全閥、切斷閥布置要求

火炬管道系統中，管道及相應配套的安全閥、切斷閥在布置中需要科學準確，確保運行安全。在火炬管道中的安全閥、切斷閥、阻火器及總管布置需遵循以下原則：

（1）裝置內火炬總管一般布置在主管廊上層的邊緣，或沿管廊柱成T形管架支承火炬總管；

（2）火炬總管應坡向裝置邊界線處的分液罐或全廠火炬總管，并不宜有“袋形”，否則，應采取排液措施；

（3）確定火炬總管位置時，要考慮火炬安全閥及其排放管高于火矩總管，并不宜有“袋形”，排放管應順介質流向45°斜接到火炬總管頂部，盡可能地減少局部阻力；

（4）當火炬總管在裝置邊界線處設有“8”字盲板和火炬切斷閥時，應在切斷閥前（裝置內側）設DN 20~40排凝管，并在根部設雙道切斷閥。凝液應回收，不得隨意排放；

（5）火炬總管應在可能吹掃全部管道的端部設蒸汽或氮?dú)獯祾吖�。�?dāng)掃線介質為蒸汽時，火炬總管應設水平敷設的“п"型補償器或波紋補償器”。

（6）火炬總營應有防止滑落的管卡或擋鐵；

（7）在火炬總管上，不得有死角，當改變管道走向時，應采用R≥1.5DN彎頭。

（8）火炬總管設計中的特殊要求。

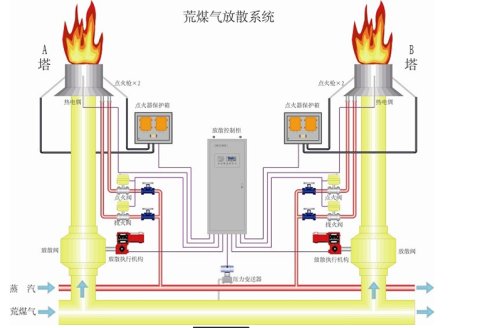

為確保安全，火炬的頂部應設引燃燈或其他可靠的點火設施;距火炬簡30m范圍內，嚴禁可燃?xì)怏w排放。

關鍵詞：火炬總管布置要求，火炬切斷閥，火炬阻火器，火炬安全閥，火炬安全距離。
