圖解各類減壓閥安裝常識

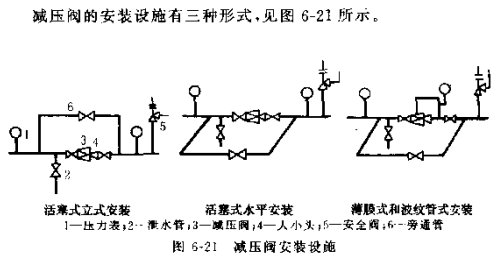

減壓閥是工業生產管路上常用的閥門之一，各類水、蒸汽、氣體管路中都有應用。根據減壓閥的結構分類，活塞式減壓閥、薄膜式減壓閥、波紋管式減壓閥的立式安裝、水平安裝示意圖如下：

減壓閥安裝配件：包括管道、壓力表、大小頭、過濾器、安全閥、旁通管等部件，安裝具體需要配置數量、

減壓閥各類部件作用及安裝常識：減壓閥前后最好安裝可視清晰的壓力表，按照工作壓力的規格確定壓力表的規格，以便及時觀察閥前后壓力變化情況，方便調壓及故障處理。

減壓閥后面需要安裝有封閉式安全閥，以防減壓閥失效后閥后壓力超過正常工作壓力，保護閥后管路系統及設備。

泄水管安裝在閥前切斷閥前面，主要起到排水及沖洗作用，蒸汽管路也可采用蒸汽疏水閥。

旁通管作用：預防減壓閥出現故障后，關閉減壓閥前后切斷閥，打開旁通閥，用手動調節流量，起到臨時流通作用，以便檢修減壓閥或更換減壓閥。

過濾器：對于閥前管路較長或介質含雜質較多的，應在減壓閥前設置過濾器，能有效將雜質攔截，以免卡塞減壓閥，造成故障。

大小頭：減壓閥后的管道應比閥門公稱通徑大1-2個規格，使用大小頭進行連接。
