電動漿液閥,電動漿液刀型閘閥
閥門類型:電動漿液閥
閥門型號:Z973X,H,F
尺寸規格:DN50-1200mm
安裝形式:法蘭式,對夾式
壓力等級:0.6-1.6MPa
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
產品供應商:上海浦蝶
電動漿液閥,電動漿液刀型閘閥采用全圓形的通道設計，刀板底端加工成刀刃，光潔度高，保證良好的密封性。在刀板上端安裝有硬聚四氟PTFE、刮泥器，可防止粉塵砂礫等擦傷性物質進入填料盒。聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在電動漿液閥的進口端，可防止顆粒物料直接沖刷在密封上，從而可改善的工作條件，延長壽命。根據需要，可在閥體四周設置多個沖刷口，直接用空氣、蒸汽或水進行沖刷，防止沉淀物逐漸堆積，對于輸入困難的流體特別適用。該閥設計緊湊、占據空間小、重量輕、易于安裝、耐磨防堵措施完善、便于維修、使用壽命長。電動漿液閘閥廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工條件苛刻的環境條件下。
電動漿液閥特點
1、采用對夾式結構，體積小，重量輕。
2、完全敞開的通道，可以防止介質在閥內沉積。
3、新研制的U型封存圈，可發保證閥門的良好密封性。
4、閘板的外密封 性，則是通過嵌在閥體內只有彈性的密封條來實現，并可借助f螺釘，壓板進行調整。
5、流阻小。
6、安裝裝維修方便。
電動漿液閥零件材料
| 閥體 |
灰鑄鐵/鑄鋼/不銹鋼/高溫鋼等 |
| 閘板 |
鉻鎳鈦不銹鋼/等 |
| 閥體密封圈 |
合成橡膠或PTFE/等 |
| 閥桿 |
鉻不銹鋼/等 |
| 支架 |
碳素鋼/等 |
| 填料 |
PTFE/等 |

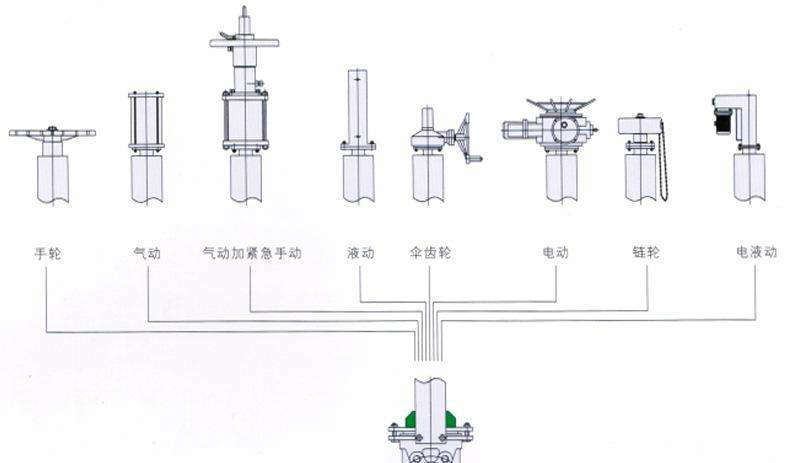

漿液閥執行器類型及參數
1、電源：電機為三相交流，380V（特殊訂貨660V或220V），50Hz（特殊訂貨60Hz）；控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VDC。
2、工作環境：
（1）環境溫度：-20～+60℃（特殊訂貨-60～+80℃）。
（2）相對濕度：≤90%（25℃時）。
（3）普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所 ；防爆型產品有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1～T4組的爆炸性氣體混合物。（詳見GB3836.1）
電動漿液閥設計標準
| 設計制造 |
JB/T 8691-98 |
| 結構長度 |
GB/T 15188.2-94 |
| 法蘭連接尺寸 |
GB/T 9113-2000 |
| 閥門檢查和試驗 |
GB/T 13927-92 |
電動漿液閥性能規范
| 公稱壓力(MPa) |
密封試驗 |
殼體試驗 |
工作溫度（℃） |
適用介質 |
| 0.6MPa |
0.66MPa |
0.9MPa |
-10℃～120℃ |
泥漿、煤渣、紙漿、糧漿、粒狀物、糊劑等介質 |
| 1.0MPa |
1.5MPa |
1.5MPa |
電動漿液閥產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)

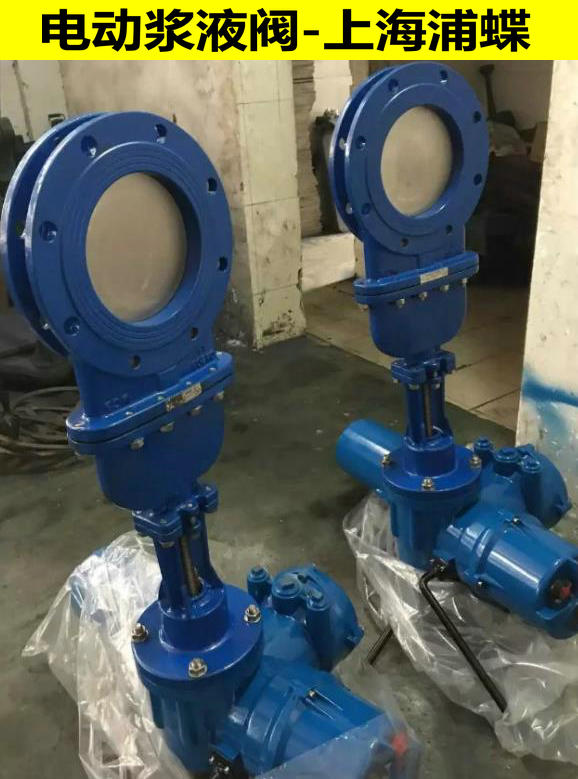

電動漿液閥,電動漿液刀型閘閥圖片：
售后訂購：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:篇幅有限,部分產品的規格參數未能列全,如有特殊規格或其他要求請及時報給客服人員,產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通. |
