防爆阻火呼吸閥,ZFQ-II防爆阻火呼吸閥
閥門類型:防爆阻火呼吸閥
閥門型號:ZFQ-II
尺寸規格:DN25-400mm
安裝形式:法蘭式
壓力等級:0.6-1.6MPa
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
產品供應商:上海浦蝶
防爆阻火呼吸閥,ZFQ-II防爆阻火呼吸閥工作原理:
本閥門采用彈簧限位閥板，由正負壓力決定或呼或吸。呼吸閥應該具有泄放正壓和負壓兩方面功能，具體：當容器承受正壓時，呼吸閥打開呼出氣體泄放正壓；當容器承受負壓時，阻火呼吸閥打開吸入氣體泄放負壓。由此保證壓力在一定范圍內，保證容器安全。
防爆阻火呼吸閥,ZFQ-I防爆阻火呼吸閥集阻火器功能與呼吸閥功能為一體，其新穎的結構為國內首創。它是石化儲罐必備的新型安全設備，其最大優點是阻火呼吸性能好，重量輕，維修方便。
主要技術參數
殼體材質：碳鋼、不銹鋼（SUS304、SUS304L、SUS316、SUS316L）、襯氟、塑料。
內部芯件：閥盤、閥座、閥桿、閥套。
內部芯件材質：不銹鋼或聚四氟乙烯。
密封圈材質：聚四氟乙烯。
阻火層材質：不銹鋼。
環境溫度：-40~+60℃。
防爆阻火呼吸閥適用范圍：
適用于儲存內點低于28℃的甲類油品和閃點低于60℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐使用，它在-35℃-60℃的溫度環境中正常工作。
性能及特點
全天候防爆型殼體選用不銹鋼、鑄鋼、鋁合金，耐腐蝕性好；波紋阻火層采用不銹鋼材料，阻火性能好，耐腐蝕性能好； 結構簡單，易檢修，安全方便。
維護與保養
為了呼吸閥使用安全，應在3-6個月內定期將波紋阻火層拆下，清洗干凈，保證阻火層上每個孔暢通，防止堵塞，確保安全正常使用。定期檢查通風氣正、負閥盤動作是否靈活，導桿及閥盤接觸密封面有無損壞，如有損壞應立即調換。在檢查維護重新安裝時，應保證閥內各結合面嚴密配合，閥盤升降靈活。新閥啟用時，應安裝前清除閥盤間的防震物，否則呼吸閥將失靈。
防爆阻火呼吸閥,ZFQ-II防爆阻火呼吸閥安裝
1 呼吸閥應安裝在儲罐氣源的最高點，以降低物料蒸發損耗和以便順利地提供通向呼吸閥最直接和最大的通道。通常對于立式罐，呼吸閥應盡量安裝在罐頂中央頂板范圍內，對于罐頂需設隔熱層的儲罐、可安裝在梯子平臺附近；
2當需要安裝兩個呼吸閥時，它們與罐頂中心應對稱布置；
3 若呼吸閥用在氮封罐上，則氮?dú)夤夤艿慕庸芪恢脩?yīng)遠離呼吸閥接口，并由罐頂部插入儲罐內約 200mm ，這樣氮?dú)膺M(jìn)罐后不直接排出，達到氮封的目的。
ZFQ-II防爆阻火呼吸閥主要技術參數：
| A級正壓 |
355Pa (36毫米水柱) |
| 負壓 |
295Pa (30毫米水柱) |
| B級正壓 |
980Pa (100毫米水柱) |
| 負壓 |
295Pa (30毫米水柱) |
| C級正壓 |
1765Pa (180毫米水柱) |
| 負壓 |
295Pa (30毫米水柱) |
ZFQ-II防爆阻火呼吸閥連接尺寸：
|
公稱通徑 (mm) |
安裝尺寸 |
|
D |
K |
L |
H |
n×φ |
|
DN25 |
115 |
85 |
160 |
165 |
4×14 |
|
DN32 |
135 |
100 |
180 |
185 |
4×18 |
|
DN40 |
145 |
110 |
190 |
190 |
4×18 |
|
DN50 |
160 |
125 |
220 |
220 |
4×18 |
|
DN80 |
195 |
160 |
270 |
260 |
8×18 |
|
DN100 |
215 |
180 |
310 |
280 |
8×18 |
|
DN150 |
280 |
240 |
380 |
330 |
8×22 |
|
DN200 |
335 |
295 |
450 |
380 |
12×22 |
|
DN250 |
395 |
350 |
520 |
420 |
12×22 |
|
DN400 |
565 |
515 |
670 |
520 |
16×26 |

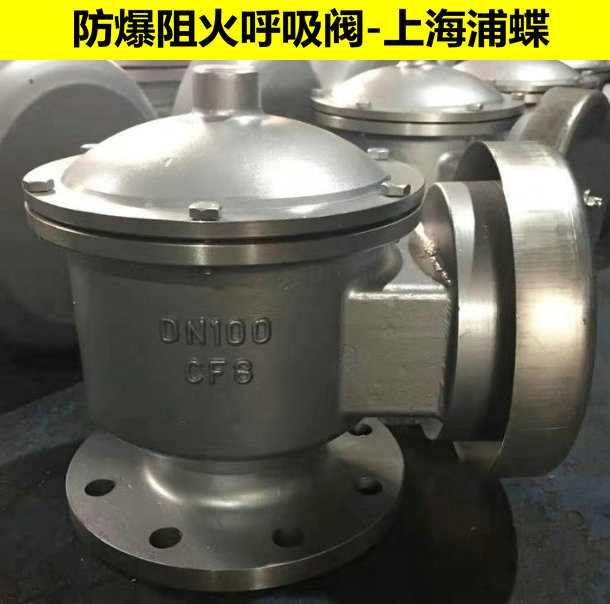

ZFQ-II防爆阻火呼吸閥圖片：

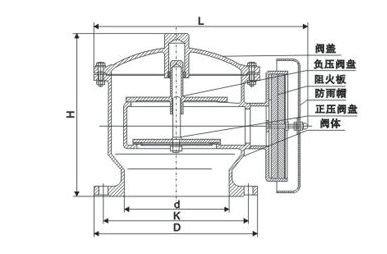

防爆阻火呼吸閥,ZFQ-II防爆阻火呼吸閥技術參數尺寸圖：
