氨用截止閥,J41B氨氣,氨液,NH3截止閥
閥門類型:氨用截止閥
閥門型號:J41B
尺寸規格:DN10-300mm
安裝形式:法蘭式
壓力等級:1.6-4.0MPa
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
產品供應商:上海浦蝶
結構特點及用途
1．中部法蘭為方形結構，閥桿采用間桿連接。
2．閥體密封面部位采用球凸?fàn)�，與閥腳以線吻合密封。
3．密封面采用巴氏合金，密封性能好，使用壽命長
氨用截止閥主要性能規范
適用介質：液、氣、氨、氮、氫
適用溫度： -10℃-200℃
氨用截止閥,J41B氨氣,氨液,NH3截止閥工作原理
氨氣閥門的高壓腔與鋼瓶連接，低壓腔為氣體出口，并通往使用系統。高壓表的示值為鋼瓶內貯存氣體的壓力。低壓表的出口壓力可由調節螺桿控制。
使用時先打開鋼瓶總開關，然后順時針轉動低壓表壓力調節螺桿，使其壓縮主彈簧并傳動薄膜、彈簧墊塊和頂桿而將活門打開。這樣進口的高壓氣體由高壓室經節流減壓后進入低壓室，并經出口通往工作系統。轉動調節螺桿，改變活門開啟的高度，從而調節高壓氣體的通過量并達到所需的壓力值。
氨用截止閥都裝有安全閥。它是保護氨氣減壓閥并使之安全使用的裝置，也是氨氣減壓閥出現故障的信號裝置。如果由于活門墊、活門損壞或由于其它原因，導致出口壓力自行上升并超過一定許可值時，安全閥會自動打開排氣。
主要零件材料
| 零件名稱 |
閥體、閥蓋 |
密封圈 |
填料 |
填料壓蓋 |
閥桿 |
墊片 |
| J41B-25C |
鑄鋼 |
巴氏合金 |
聚四氟
乙 烯 |
碳鋼 |
聚四氟
乙 烯 |
| J41B-25Z |
灰鑄鐵 |
| J41B-25P |
不銹鋼 |
不銹鋼 |
| J41F-25Z |
灰鑄鐵 |
|
碳鋼 |
氨用截止閥,J41B氨氣,氨液,NH3截止閥性能規范
| 公稱壓力PN（MPA） |
試驗壓力PS（MPa） |
適用介質 |
適用溫度（℃） |
| 2.5 |
3.8 |
氨氣、
氨液等
NH3 |
巴氏合金
-40℃
+150℃ |
四氟
-40℃
+200℃ |
| 4.0 |
6.4 |
氨用截止閥,J41B氨氣,氨液,NH3截止閥尺寸及重量
公稱通徑
DN（mm） |
尺 寸 |
| L |
D |
D1 |
D2 |
D4 |
b |
f |
f1 |
Z-φd |
關 |
開 |
D3 |
| 10 |
130 |
90 |
60 |
40 |
35 |
16 |
2 |
4 |
4-φ14 |
165 |
185 |
110 |
| 15 |
130 |
95 |
65 |
45 |
40 |
16 |
2 |
4 |
4-φ14 |
165 |
185 |
110 |
| 20 |
150 |
105 |
75 |
55 |
51 |
18 |
2 |
4 |
4-φ14 |
170 |
200 |
120 |
| 25 |
160 |
115 |
85 |
65 |
58 |
18 |
2 |
4 |
4-φ14 |
197 |
210 |
120 |
| 32 |
180 |
135 |
100 |
78 |
66 |
20 |
2 |
4 |
4-φ18 |
199 |
213 |
140 |
| 40 |
200 |
145 |
110 |
85 |
76 |
20 |
3 |
4 |
4-φ18 |
248 |
264 |
160 |
| 50 |
230 |
160 |
125 |
100 |
88 |
22 |
3 |
4 |
4-φ18 |
265 |
295 |
180 |
| 65 |
290 |
180 |
145 |
120 |
110 |
24 |
3 |
4 |
8-φ18 |
310 |
349 |
220 |
| 80 |
310 |
195 |
160 |
135 |
121 |
26 |
3 |
4 |
8-φ18 |
340 |
357 |
240 |
| 100 |
350 |
230 |
190 |
160 |
150 |
30 |
3 |
4.5 |
8-φ23 |
380 |
413 |
280 |
| 125 |
400 |
270 |
220 |
188 |
176 |
32 |
3 |
4.5 |
8-φ25 |
430 |
451 |
320 |
| 150 |
480 |
300 |
250 |
218 |
204 |
32 |
3 |
4.5 |
8-φ25 |
505 |
492 |
360 |
| 200 |
600 |
360 |
310 |
278 |
260 |
34 |
3 |
4.5 |
12-φ25 |
550 |
806 |
400 |
| 250 |
650 |
425 |
370 |
335 |
31 |
36 |
3 |
4.5 |
12-φ30 |
730 |
880 |
450 |
| 300 |
750 |
485 |
430 |
390 |
364 |
40 |
3 |
4.5 |
16-φ30 |
- |
995 |
550 |

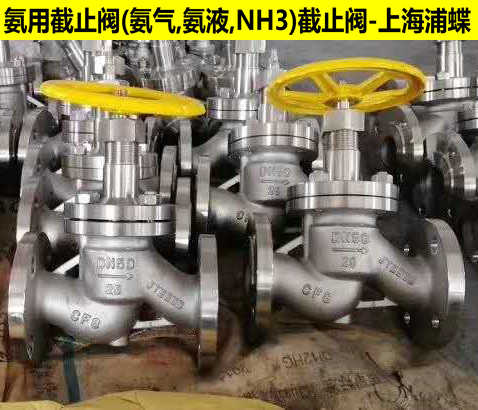

氨用截止閥,J41B氨氣,氨液,NH3截止閥圖片：
