產品名稱： |

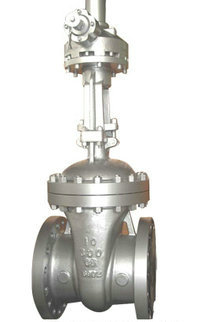

傘齒輪法蘭閘閥Z441H |
| |
產品型號： |
Z441H |
| |
|
| |
 |
| |
咨詢電話：021-34556223,34556225 銷售部 |
|
|
 |
|
【傘齒輪法蘭閘閥】-上海浦蝶閥門有限公司
產品型號：Z441H
產品口徑：DN50-600
產品壓力：1.6～10.0MPa
產品材質：鑄鋼、不銹鋼等 1.【傘齒輪法蘭閘閥】主要性能規范 型號 | 公稱壓力PN(MPa) | 試驗壓力ps(MPa) | 適用介質 | 工作溫度(℃) | 強度 | 密封(液) | 低壓密封(氣) | Z441H-25 | 2.5 | 3.8 | 2.8 | 0.6 | 水、蒸汽、油 | ≤400 | Z441H-40 | 4.0 | 6.0 | 4.4 | 0.6 | ≤450 | Z441Y-40I | 4.0 | 6.0 | 4.4 | 0.6 | ≤550 | Z441Y-40P | 4.0 | 6.0 | 4.4 | 0.6 | 酸、堿類 | ≤200 | Z441H-64 | 6.4 | 9.6 | 7.0 | 0.6 | 水、蒸汽、油 | ≤450 | Z441Y-64I GZ441Y-64I | 6.4 | 9.6 | 7.0 | 0.6 | ≤550 | KZ441Y-64 | 6.4 | 9.6 | 7.0 | 0.6 | 酸性天然氣 | ≤130 | Z441H-100 Z441Y-100 | 10.0 | 15.0 | 11.0 | 0.6 | 水、蒸汽、油 | ≤450 | Z441Y-100I | 10.0 | 15.0 | 11.0 | 0.6 | ≤530 |
2.【傘齒輪法蘭閘閥】主要零件材料 零件名稱 | 閥體、閥蓋 | 閘 板 | 閥 桿 | 閥桿螺母 | 填 料 | 手 輪 | Z441H-25 Z441H-40 Z441H-64 Z441H-100 | 碳鋼 | 碳鋼 | 不銹鋼優質碳鋼 | 鋁鐵青銅 | 石墨石棉繩、柔性石墨 | 可鍛鑄鐵 | Z441Y-100 | 優質碳鋼堆焊硬質合金 | KZ441Y-64 | 318鋼 | 聚四氟乙烯 | Z441Y-40I Z441Y-64I GZ441Y-64I | 鉻鉬鋼 | 鉻鎳鈦鋼堆焊硬質合金 | 鉻硅鉬鋼 | 耐高溫石棉繩 | Z441Y-100I | 柔性石墨 | Z441Y-40P | 鉻鎳鈦鋼 | 鉻鎳鈦鋼 | 鉻鎳鋼 | 浸聚四氟乙烯石棉繩 |
3.【傘齒輪法蘭閘閥】主要外型尺寸 通徑 | PN2.5MPa | L | D | D1 | D2 | D6 | b | Z-d | H0 | H | H1 | D0 | kg | 300 | 500 | 485 | 430 | 390 | - | 40 | 16-30 | 1236 | 1145 | 1474 | 450 | 451 | 400 | 600 | 610 | 550 | 505 | - | 48 | 16-34 | 1540 | 1450 | 1886 | 500 | 998 |
4.【傘齒輪法蘭閘閥】主要外型尺寸 通徑 | PN4.0MPa | L | D | D1 | D2 | D6 | b | Z-d | H0 | H | H1 | D0 | kg | 300 | 750 | 510 | 450 | 408 | 364 | 46 | 16-34 | 1234 | 1175 | 1475 | 450 | 610 | 350 | 850 | 570 | 510 | 465 | 422 | 52 | 16-34 | 1377 | 1322 | 1678 | 500 | 890 | 400 | 950 | 655 | 585 | 535 | 474 | 58 | 16-41 | 1552 | 1492 | 1900 | 560 | 1333 | 500 | 1150 | 755 | 670 | 612 | 576 | 62 | 20-48 | 2135 | 1975 | 2510 | 720 | 2526 |
通徑 | PN6.4MPa | L | D | D1 | D2 | D6 | b | Z-d | H0 | H | H1 | D0 | kg | 300 | 750 | 530 | 460 | 412 | 364 | 54 | 16-41 | 1308 | 1220 | 1540 | 500 | 618 | 350 | 850 | 595 | 525 | 475 | 422 | 60 | 16-41 | 1565 | 1469 | 1850 | 560 | 945 | 400 | 950 | 670 | 585 | 525 | 474 | 66 | 16-48 | 1785 | 1640 | 2080 | 640 | 1818 | 500 | 1150 | 800 | 705 | 640 | 576 | 70 | 20-54 | 2135 | 1975 | 2510 | 720 | 2507 | 600 | 1350 | 930 | 820 | 750 | 678 | 76 | 20-58 | 2295 | 2425 | 2959 | 800 | 3352 |
通徑 | PN10.0MPa | L | D | D1 | D2 | D6 | b | Z-d | H0 | H | H1 | D0 | kg | 150 | 450 | 350 | 290 | 250 | 204 | 46 | 12-34 | 838 | 775 | 952 | 360 | 301 | 200 | 550 | 430 | 360 | 312 | 260 | 54 | 12-41 | 1022 | 980 | 1216 | 400 | 579 | 225 | 600 | 470 | 400 | 352 | 287 | 56 | 12-41 | 1167 | 1051 | 1202 | 500 | 646 | 250 | 650 | 500 | 430 | 382 | 313 | 60 | 12-41 | 1167 | 1108 | 1377 | 550 | 687 | 300 | 750 | 585 | 500 | 442 | 364 | 70 | 16-48 | 1431 | 1324 | 1582 | 560 | 1178 | 350 | 850 | 655 | 560 | 498 | 422 | 76 | 16-54 | 1574 | 1448 | 1838 | 640 | 1174 |
【傘齒輪法蘭閘閥】【價格】【參數】【供應信息】請來電詳詢 |
|
|
|
