閥門類型:管道排放呼吸閥
閥門型號:7120/8120
尺寸規格:口徑2″~12″(DN50~DN300)；
安裝形式:法蘭式
壓力等級:1.0-10MPa，150-300LB
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
產品供應商:上海浦蝶

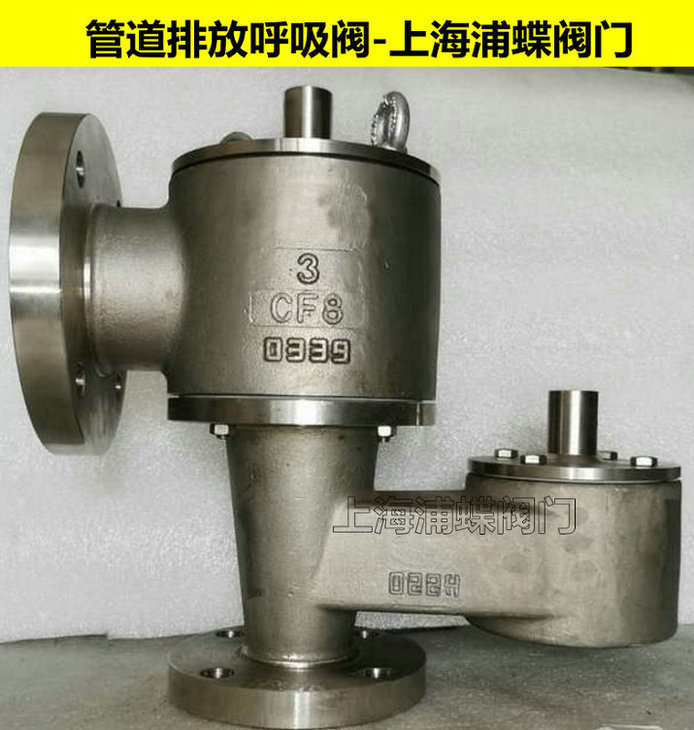

產品細節圖片：
用途：
7120/8120型管道排放呼吸閥為排放出口接管道的壓力/真空泄放閥，可以避免儲罐因超壓或負壓而受損失，同時可以大幅減少儲罐“呼吸”帶來的蒸發損失。
管道排放呼吸閥類別型號：
7120、8120重力加載式呼吸閥；
7122、8122負壓彈簧加載式呼吸閥；
7123、8123正壓/負壓彈簧加載呼吸閥；
7125、8125正壓彈簧加載式呼吸閥；
管道排放呼吸閥設計特點：
7120系列呼吸閥排放口同進口，方便用戶選擇；
8120系列呼吸閥排放口比進口大，以增大排量；
產品優點；
防護網可阻止外部雜物通過入口或出口進入設備；
根據用戶需要，可增加阻火器、吸入彎管、夾套、吹掃孔、襯里、除濕等功能結構；
設計、檢驗按API 2000；
法蘭標準按ANSI B16.5 ,根據用戶要求可選用EN1092、JIS、HG/T 20592~20615、GB/T 9113等標準。
選用材料：鋁合金、碳鋼、不銹鋼、其它特殊材料。
管道排放呼吸閥設定壓力
|
壓力設定KPa |
7120、8120 |
7122、8122 |
7123、8123 |
7125、8125 |
|
正壓設定 |
0.2~6.9 |
0.2~6.9 |
6.9~103.4 |
6.9~103.4 |
|
負壓設定 |
-0.2~-4.3 |
-4.3~-82 |
-0.2~-4.3 |
-4.3~-82 |
7120、7122、7123、7125結構尺寸mm
|
公稱通徑 |
2x2″
[50x50] |
3x3″
[80x80] |
4x4″
[100x100] |
6x6″
[150x150] |
8x8″
[200x200] |
10x10″
[250x250] |
12x12″
[300x300] |
|
L |
360 |
406 |
445 |
546 |
696 |
853 |
995 |
|
W |
200 |
200 |
230 |
280 |
345 |
406 |
485 |
|
H1 |
340 |
359 |
417 |
523 |
648 |
789 |
923 |
|
H2 |
422 |
441 |
525 |
660 |
893 |
1055 |
1257 |
|
A |
138 |
138 |
153 |
166 |
216 |
273 |
320 |
|
B |
226 |
245 |
280 |
350 |
420 |
515 |
590 |
8120、8122、8123、8125結構尺寸mm
|
公稱通徑 |
2x3″
[50x80] |
3x4″
[80x100] |
4x6″
[100x150] |
6x8″
[150x200] |
8x10″
[200x250] |
10x12″
[250x300] |
12x14″
[300x350] |
|
L |
360 |
435 |
494 |
641 |
798 |
940 |
1116 |
|
W |
200 |
230 |
280 |
345 |
406 |
485 |
533 |
|
H1 |
340 |
402 |
498 |
640 |
744 |
875 |
984 |
|
H2 |
422 |
510 |
636 |
884 |
1010 |
1209 |
1253 |
|
A |
138 |
153 |
166 |
216 |
273 |
320 |
381 |
|
B |
226 |
265 |
327 |
411 |
470 |
542 |
616 |
