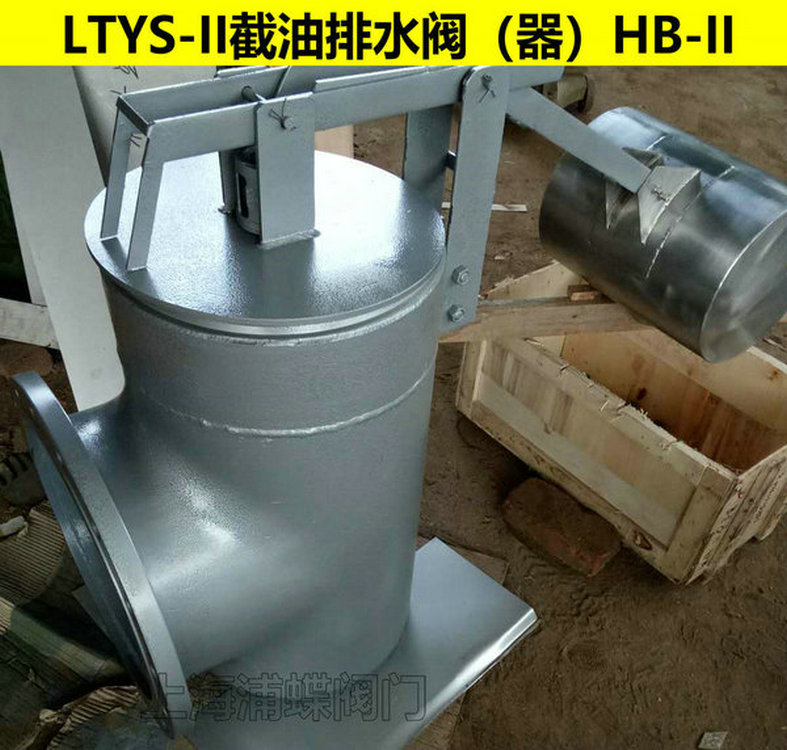

垂直安裝型截油排水閥/器HB產品滿足工業及行業標準,適合多類工況需要,使用維護便捷,產品種類規格齊全,選材多樣,安裝調試精準,產品密封結實有效,款式新穎,防腐好,可按實際工作壓力,工作環境,工藝參數定做,以下為該產品的圖文信息: 產品型號:有HB-I/II,HB-A,HB-B,JPS等可選

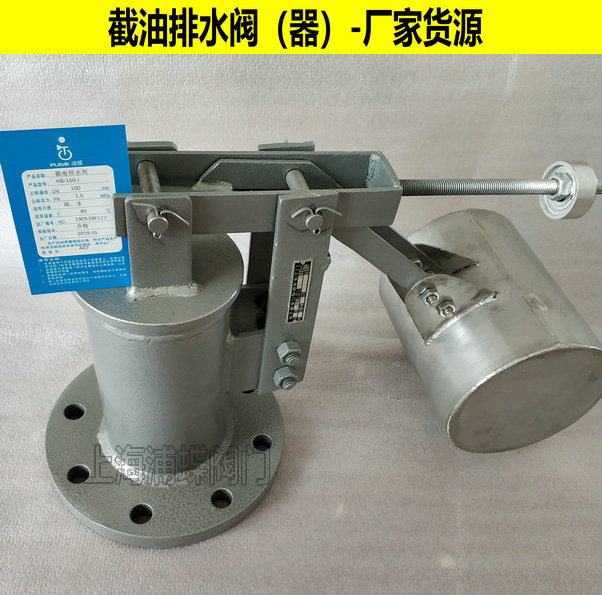

 一、工作原理 HB-I-250/300/400截油排水閥/器是根據油水密度不同的特點,依靠浮筒在油水介質中的浮力差實現截油排水。當沉砂井里有水,且達到一定高度時浮筒上浮,通過杠桿只要較小的力就能將減壓閥打開,并使排水閥芯中的通氣孔打開,水從排水閥流入出水筒內,實現減壓,浮筒繼續上浮,將排水閥打開,水從排水閥進入出水筒內,由出水筒排水。沉砂井內的介質是油時,浮筒下沉,通過杠桿將減壓閥芯的通氣孔閉合,進而將排水閥關閉,阻止油品外泄。當天氣干干旱沉砂井內無水時,排水閥自動保持關閉狀態。當儲油罐區排放系統介質是油水混合狀態時,油水在沉砂井內分層,下部水由排水閥排出,油被截留在沉砂井內,只要收集沉砂井里的油即可。以此,實現了油灌區截油排水完全自動化。
二、截油排水閥特點 1、采用無背壓的特殊設計結構,杠桿帶動閥針移動,使閥芯外壓力一致,杠桿繼續移動,針閥和閥門很靈活的一起開始排水,從而解決了減壓與排水閥不同步的現象,克服了關閉不嚴的缺點,確保灌區安全; 2、不需任何能源實現自動控制,安全、環保、經濟; 3、體積小、結構合理、無易損件、使用壽命長、不需補充水,使用維修方便; 4、有水時自動開啟,天旱無水時自動關閉,有油水混合物時實行油水自動分離,本設備24小時全天候工作,減輕了操作工下雨時開閥、天晴關閥的工作壓力,避免了跑油事故的發生。
三、技術參數 1、公稱通徑:DN100、DN150、DN200、DN250、DN300、DN350、DN400 2、公稱壓力:≤0.25MPa,1.0MPa,1.6MPa,2.5MPa 3、法蘭標準:HG20592-97,4、適用介質密度:≤970kg/m3
五、使用方法 HB-I-250/300/400截油排水閥直接安裝在油品罐區沉砂井內,直接與排水管連接,詳細尺寸參見中石化工業通用圖“總圖運輸通用圖集”SH104—2006《油品灌區水封閥安裝圖》。 1、打開包裝,按裝箱單清點設備; 2、先將出水筒法蘭與排水管彎頭下部法蘭連接: 3、將浮筒連接在水筒上; 4、安裝閥芯和杠桿連接浮筒與杠桿之間的撐桿; 5、安裝配重后即行投入使用;
 六,HB-I-250/300/400截油排水閥安裝方法 1、油品罐區內通往沉砂井的排水溝必須設有隔柵,不得讓雜物流入沉砂井內,造成排水閥失靈。 2、安裝和清除沉砂井內的雜物時,工作人員上下要用爬梯,不得用浮筒作爬梯,否則會造成截油排水器閥門的泄露和杠桿的折彎或折斷。 3、要定時清除排水溝內的雜物和沉積物,否側會影響排水器閥的開啟和關閉。 4、要及時回收沉砂井內的積油。 5、本設備出廠前已調試好,不要自行調試。按照步驟組裝即可使用。 6、截油排水器的出水筒與排水管的連接必須保持垂直安裝。
售后訂購及報價: 1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期, 2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修, 3:篇幅有限,部分產品的規格參數未能列全,如有特殊規格或其他要求請及時報給客服人員,產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月(報價日起算),請及時確認溝通.
