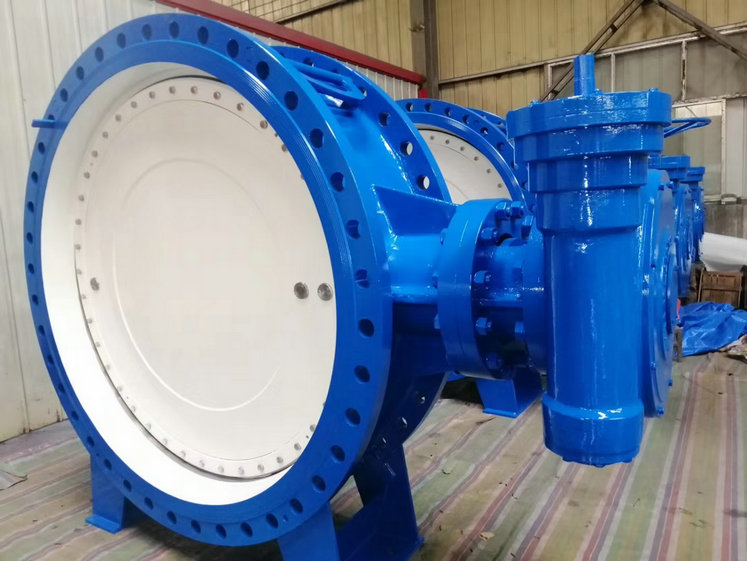

大口徑硬密封蝶閥安裝圖，工作原理
大口徑硬密封蝶閥產品配置滿足相關標準要求，耐磨性好，操作維護簡便，具有多種產品材質型號可選，產品密封可靠，工作壓力，工作溫度，工作流量滿足各類技術要求，具體可來電聯系交流，下面是本產品圖文介紹：
■技術參數
名稱:大口徑硬密封蝶閥，三偏心硬密封蝶閥,渦輪法蘭蝶閥D343H-10C；
型號:D343H-10C/16C/25C;
尺寸:DN50-DN1800;
溫度:450℃;
壓力:PN10-PN25公斤;
殼體:碳鋼，不銹鋼304，316，雙向不銹鋼;
內件:耐磨合金鋼；
操作壓力:標準，
連接方式:法蘭式等；
適用介質:水、蒸汽，油品等；
工作原理:大口徑硬密封蝶閥由蝸輪蝸桿機構和蝶閥閥體兩大部份組成,利用蝸輪蝸桿機構兩交錯軸之間的運動和動力,通過蝶閥閥桿帶動圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉。
優點：
1.三偏心結構,閥座與蝶板上的密封面之間無任何摩擦。
2.耐磨損，無泄漏。
3.低力矩,閥桿防止磨損和粘連。
4.適用于低溫和高溫工況,密封性能依然優良。
5.雙向密封,并能承受一定的反向壓力沖擊。
6.具有火災安全的防火結構。
7.密封面強度高、硬度好、耐磨損、密封耐老化、長壽命。
8.密封圈易安裝,調節和更換。
安裝圖：
■選型
蝶閥[硬密封D373H、D73H、D43H、D343H、D343W]。
■使用說明：蝶閥D343H-16C采用法蘭連接，手輪開閉，也可選裝電動，氣動，液動裝置及相關附件使用。
■應用領域
石油、化工、冶金、電力、食品、醫藥、給排水、氣體輸送、水、污水、海水、空氣、蒸汽、煤氣、可燃?xì)怏w、腐蝕性介質的管路上作調節流量、截?cái)嗷蚪油黧w的良好裝置。
■產品包裝：蝶閥D343H-16C采用防塵膜和固定式木箱包裝，滿足各種運輸需求；
■出售供應蝶閥，膠管閥，管道排氣閥，不銹鋼球閥，過濾器，呼吸閥，阻火器，閘閥，排水阻油器，止回閥，閘板閥，截油排水閥，排氣閥，減壓閥；
■售前，售后服務、訂購及價格說明：
1:咨詢訂購產品應明確產品類別,型號,規格,材質種類,壓力等級,技術要求,也可直接提供需求產品的圖片給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:篇幅有限，產品標注的價格僅供參考，具體報價請咨詢本公司銷售人員,部分產品的規格參數未能列全,如有特殊規格或其他要求請及時報給客服人員,產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通.
