法蘭四氟蝶閥產品滿足工業及行業標準，適合多類工況需要，使用維護便捷，產品種類規格齊全，選材多樣，安裝調試精準，產品密封結實有效，款式新穎,防腐好，可按實際工作壓力，工作環境，工藝參數定做,以下為該產品的圖文信息：
型號：D341F46；
公稱通徑：DN50-DN1200
公稱壓力：1.0Mpa-1.6Mpa
適用溫度：-20℃~120℃
適用介質：任何有機溶劑或試劑，稀或濃無 機 酸，堿，酮，芳烴，氯化烴等
閥體材質：鑄鐵、鑄鋼、碳鋼、不銹鋼等
連接方式：法蘭連接
設計制造：GB12238-89
結構長度：GB12221-89
法蘭標準：JB/T79
檢查試驗：GB/T13927-92
■簡介
法蘭四氟蝶閥閥體采用分體式，閥軸現端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制，閥座與閥體內襯一體化，采用帶有襯氟塑料密封表面和襯氟塑料包襯蝶板，保證閥軸不與腔內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離離管道即可完成,該閥門操作輕便。嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。
■型號
襯氟蝶閥可分為全襯和半襯兩種:
對夾連接全襯型號[D71F46、D371F46、D671F46、D971F46];對夾連接半襯型號[D71FP、D371FP、D671FP、D971FP];
法蘭連接全襯型號[D41F46、D341F46、D641F46、D941F46];法蘭連接半襯型號[D41FP、D341FP、D641FP、D941FP]
■產品特點
1.軟密封,低扭矩，流量大;
2.密封表面和襯氟塑料包襯蝶板,保證閥軸不與腔內流體介質接觸更耐腐蝕;
3.閥座鑲在有彈性條的閥體的槽內;
4.軸頭、蝶板連接處的特殊過渡曲線與閥座的合理連接；
5.四級加載彈性密封，保證了閥門內、外的零泄漏；
6.具有雙向密封功能,保證了閥門內、外的零泄漏;
7.滿足各種化學工況的腐蝕性工況使用;

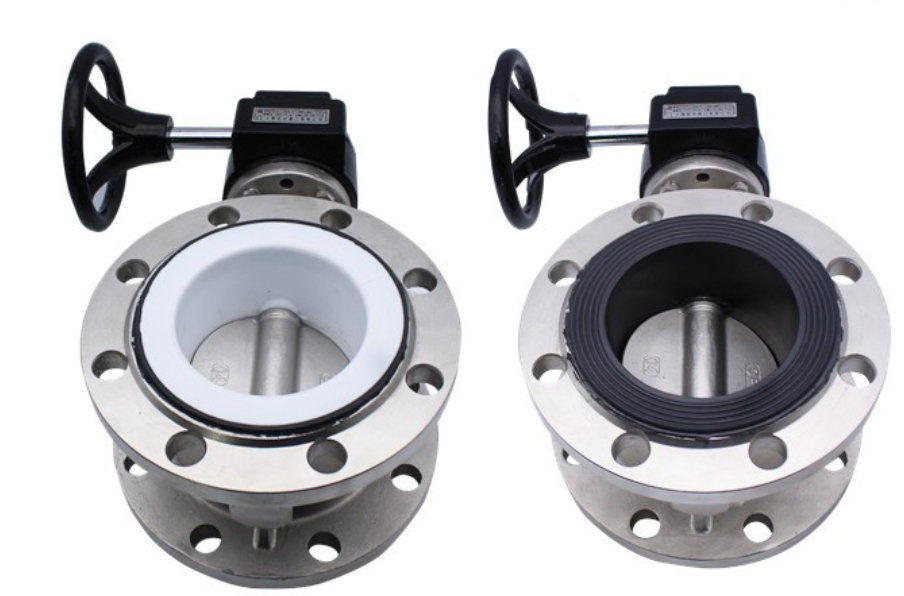

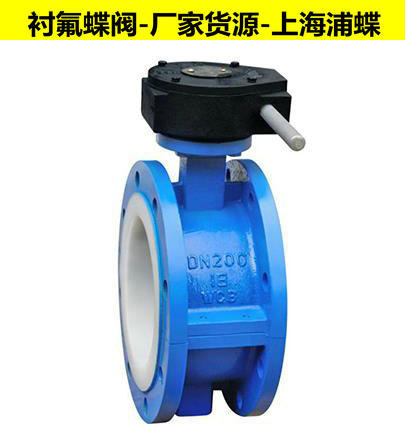

法蘭四氟蝶閥結構圖片：
