【直流式襯膠截止閥】-上海浦蝶閥門有限公司
產品型號：J45J 產品口徑：DN15-300
產品壓力：1.6MPa
產品材質：鑄鋼
一、【直流式襯膠截止閥】性能規范 型號 | 公稱壓力PN（MPa） | 試驗壓力PS（MPa） | 適用介質 | 工作溫度（℃） | 殼體試驗 | 密封試驗 | J45J/F46-6 | 0.6 | 0.9 | 0.66 | W.非腐蝕性流體
J.一般腐蝕性流體
FS.強酸堿及各種有機溶劑（溶融堿金屬及元素氟除外） | ≤80
≤150 | J45J/F46-10 | 1.0 | 1.5 | 1.1 |
二、【直流式襯膠截止閥】主要零部件材料表 零件名稱 | 閥體、閥瓣 | 閥蓋 | 閥桿、閥瓣 | 手輪廓 | 材料 | HT200襯氟塑料、襯橡膠 | HT200襯氟塑料、襯橡膠 | 35襯氟塑料襯橡膠 | HT200 |

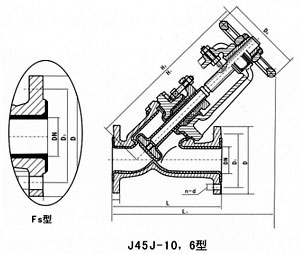

三、【直流式襯膠截止閥】主要連接尺寸及重量 型號 | 公稱通徑DN（mm） | 尺寸 | 質量 | L | D | D1 | D | H1 | b | Do | n-d | | 5 | 160 | 100 | 75 | 60 | 205 | 16 | 120 | 4-11 | 4.5 | | 32 | 200 | 120 | 90 | 70 | - | 16 | 160 | 4-13.5 | 13 | | | | 130 | 100 | 80 | 250 | 16 | 160 | 4-13.5 | 14 | | 50 | 230 | 140 | 110 | 90 | 290 | 16 | 160 | 4-13.5 | 16.5 | | 65 | 290 | 160 | 130 | 100 | 310 | 16 | 180 | 4-13.5 | | | 80 | 310 | 190 | 150 | 125 | 358 | 18 | 200 | 4-17.5 | 36 | | | | 210 | 170 | 145 | 428 | 18 | 200 | 4-17.5 | 50 | | 125 | 400 | 240 | 200 | 175 | 510 | 20 | 280 | 8-17.5 | 68 | | 150 | 480 | 265 | 225 | 200 | 550 | 20 | 280 | 8-17.5 | 90 | | 200 | 600 | 30 | 280 | 255 | 635 | 22 | 400 | 8-17.5 | 146 | | 250 | 730 | 375 | 335 | 312 | | 24 | | 12-.17.5 |
|

設計與制造按：GB/12239
結構長度：GB/12221
法蘭連接尺寸按：GB4126.3 GB4216.4
試驗檢驗按：GB/T13927 【直流式襯膠截止閥】【價格】【參數】【供應信息】請來電詳詢 |
