【鍛鋼截止閥J41Y-160】-上海浦蝶閥門有限公司 1.【法蘭鍛鋼截止閥】設計結構和特征 鍛鋼截止閥J41Y-160法蘭符合API 602，MSS-SP-118（可采用標準）和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-Sp-25。 2.【法蘭鍛鋼截止閥】結構 全徑或縮徑
結構長度按ANSI B16.10
法蘭尺寸按ANSI B16.5
壓力自緊式閥蓋
明桿支架型（OS&Y）
自定心壓板壓套式
整體上密封座
整體閥體法蘭
對焊接端符合ASME B16.25
RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋 【法蘭鍛鋼截止閥】150Lb-600Lb

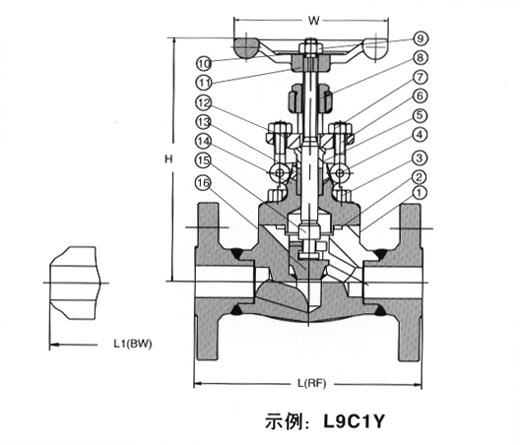

3.【法蘭鍛鋼截止閥】標準材質明細表 序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | Type A105N | Type F22 | Type F304(L) | Type F316(L) | 1 | 閥體 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 2 | 墊片 | 316夾柔性石墨 | 316夾PTFE | 3 | 閥蓋 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | 4 | 圓柱銷 | A276 420 | A276 304 | 5 | 填料壓套 | A276 410 | A182 F304(L) | A182 F316(L) | 6 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | 7 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 8 | 閥桿螺母 | A276 420 | 9 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 10 | 銘牌 | SS | 11 | 手輪 | A197 | 12 | 填料壓板 | A105 | A182 F304 | 13 | 填料 | 柔性石墨 | PTFE | 14 | 閥蓋 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 15 | 閥桿 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) | 16 | 閥瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | 適用介質 | 水、蒸汽、油品等 | 水、蒸氣、油品等 | 硝酸、醋酸等 | 適用溫度 | -29°C～425°C | -29°C～550°C | -29°C～200°C |
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼； 4.【法蘭鍛鋼截止閥】尺寸和重量（Kg） NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | L(RTJ)
L1(BW) | 150 | 180 | 117 | 127 | 140 | 165 | 203 | 300 | 152 | 178 | 203 | 216 | 229 | 267 | 600 | 165 | 190 | 216 | 229 | 241 | 292 | H（開） | 150,300 | 166 | 171 | 207 | 240 | 258 | 330 | 600 | 171 | 207 | 240 | 258 | 330 | 380 | W | 100 | 100 | 125 | 160 | 160 | 180 | 重量 | 150 | RTJ | 4.5 | 6.9 | 9.8 | 13.5 | 19. 5 | 28.0 | BW | 2.3 | 3.6 | 7.8 | 8.2 | 12.0 | 15.0 | 300 | RTJ | 4.8 | 7.7 | 11.0 | 16.8 | 21.2 | 32.6 | BW | 2.8 | 4.0 | 8.5 | 9.2 | 12.6 | 16.8 | 600 | RTJ | 5.6 | 7.8 | 12.5 | 17.0 | 23.5 | 38.8 | BW | 3.4 | 4.7 | 9.2 | 10.5 | 13.3 | 18.9 |
法蘭端閥門設計結構和特征 法蘭閥門符合API 602，MSS-SP-118（可采用標準）和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-Sp-25。 采用以下結構 全徑或縮徑
結構長度按ANSI B16.10
法蘭尺寸按ANSI B16.5
壓力自緊式閥蓋
明桿支架型（OS&Y）
自定心壓板壓套式
整體上密封座
整體閥體法蘭
對焊接端符合ASME B16.25
RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋 鍛鋼法蘭端截止閥900Lb-1500Lb

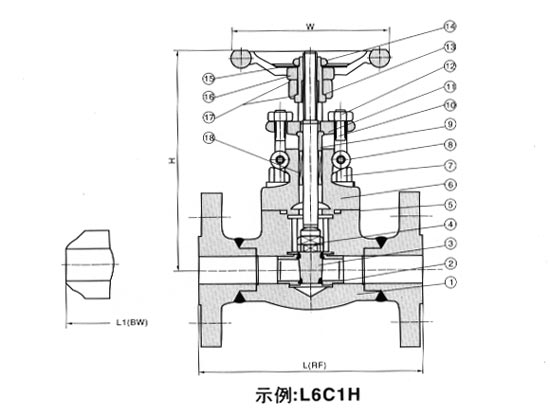

標準材質明細表 序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | Type A105N | Type F22 | Type F304(L) | Type F316(L) | 1 | 閥體 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 2 | 墊片 | 316夾柔性石墨 | 316夾PTFE | 3 | 閥蓋 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | 4 | 圓柱銷 | A276 420 | A276 304 | 5 | 填料壓套 | A276 410 | A182 F304(L) | A182 F316(L) | 6 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | 7 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 8 | 閥桿螺母 | A276 420 | 9 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 10 | 銘牌 | SS | 11 | 手輪 | A197 | 12 | 填料壓板 | A105 | A182 F304 | 13 | 填料 | 柔性石墨 | PTFE | 14 | 閥蓋 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 15 | 閥桿 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) | 16 | 閥瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | 適用介質 | 水、蒸汽、油品等 | 水、蒸氣、油品等 | 硝酸、醋酸等 | 適用溫度 | -29°C～425°C | -29°C～550°C | -29°C～200°C |
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼； 尺寸和重量（Kg） NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | L(RTJ) | 900-1500Lb | 216 | 229 | 254 | 279 | 305 | 371 | L1(BW) | 900-1500Lb | 216 | 229 | 254 | 279 | 305 | 368 | H（開） | 207 | 207 | 240 | 258 | 330 | 355 | W | 125 | 125 | 160 | 160 | 180 | 200 | 重量 | RTJ | 8.0 | 13.2 | 17.4 | 19.0 | 24.5 | 31.0 | BW | 5.2 | 10.0 | 14.6 | 15.8 | 20.5 | 27.8 |
