帶壓力表蒸汽減壓閥Y43H工作原理，型號圖片

帶壓力表蒸汽減壓閥Y43H產品滿足工業及行業標準，適合多類工況需要，使用維護便捷，產品種類規格齊全，選材多樣，安裝調試精準，產品密封結實有效，款式新穎,防腐好，可按實際工作壓力，工作環境，工藝參數定做,以下為該產品的圖文信息：

閥門類型:蒸汽減壓閥；

閥門型號:Y43H；

尺寸規格:DN15-800mm；

安裝形式:法蘭式；

壓力等級:1.6-6.4MPa；

主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,

產品供應商:上海浦蝶；

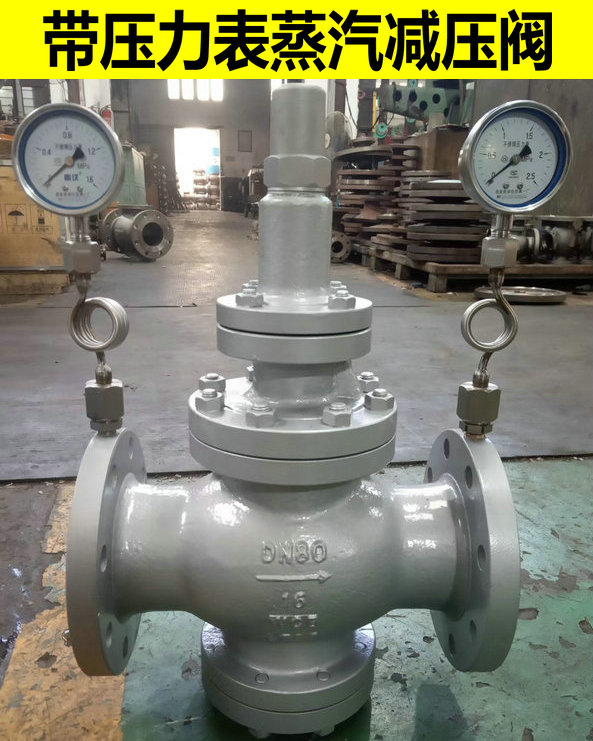

產品細節圖片：

原理作用：

帶壓力表蒸汽減壓閥Y43H是通過調節，將進口壓力減至某需要的出口壓力，并依靠介質本身的能量，使出口壓力自動保持穩定的閥門。減壓閥的作用原理是靠閥內流道對水流的局部阻力降低水壓，水壓降的范圍由連接閥瓣的薄膜或活塞兩側的進出口水壓自調節。管道上如次減壓不夠可采取二次減壓；減壓系統通常需采取備用，防止因現用減壓閥故障而破壞系統或下游設備。

結構圖片：

帶壓力表蒸汽減壓閥滲漏量應不大于大流量的0.5%；出口流量變化時，直接作用的出口壓力偏差值不大于20%，先導式不大于10%；進口壓力變化時，直接作用式的出口壓力偏差值不大于10%，先導式不大于5%；通常減壓閥的閥后壓力P2與閥前壓力P1之差必須≥0.2Mpa。

    直接作用減壓閥：利用出口壓力變化，直接控制閥瓣運動的減壓閥。

    先導式減壓閥：由主閥和導閥組成，出口壓力的變化通過放大來控制主閥動作的減壓閥。

    薄膜式減壓閥：采用膜片作為敏感原件來帶動閥瓣運動的減壓閥。

    活塞式減壓閥：采用活塞作為敏感原件來帶動閥瓣運動的減壓閥。

性能特點：

帶壓力表蒸汽減壓閥Y43H由主閥和導閥兩部分組成；主閥主要由閥座、主閥盤、活塞、彈簧等零件組成，導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

售后訂購及報價：

1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,

2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,

3:篇幅有限，產品標注的價格僅供參考，具體報價請咨詢本公司銷售人員,部分產品的規格參數未能列全,如有特殊規格或其他要求請及時報給客服人員,產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通.

帶壓力表蒸汽減壓閥Y43H 上海浦蝶品牌
