【靜音止回閥】-上海浦蝶閥門有限公司 1.【靜音止回閥】結構及用途 靜音止回閥HC42T-10由閥體、閥座、導流體、閥瓣、軸瓦及彈簧等零件組成。內部流道采用流線型設計， 壓力損失小，閥瓣啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，形成靜音效果。該閥主要用于給水、排水、消防、暖通系統，可安裝于水泵出口處，防止介質倒流及水錘對泵的損壞。 2.【靜音止回閥】主要技術參數 公稱壓力 | 1.0 | 1.6 | 2.5 | 最高工作壓力 | 1.0 | 1.6 | 2.5 | 密封試驗壓力 | 1.1 | 1.76 | 2.75 | 殼體試驗壓力 | 1.5 | 2.4 | 3.75 | 適用介質 | 水 | 介質溫度 | X＜80℃， T≤150℃， H≤200℃ |

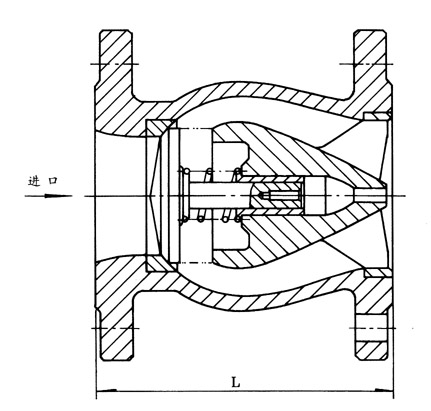

3.【靜音止回閥HC42T-10】主要外形尺寸 公稱通徑 | L | 50 | 120 | 65 | 150 | 80 | 180 | 100 | 240 | 125 | 300 | 150 | 350 | 200 | 450 | 250 | 500 | 300 | 550 | 350 | 572 | 400 | 600 | 450 | 650 | 500 | 700 |
4.【靜音止回閥】主要零件材料 零件名稱 | 材料 | 閥體、導流體 | 鑄鐵、鑄鋼 | 閥座、軸瓦、閥瓣、軸 | 青銅或不銹鋼 | 彈簧 | 不銹鋼 |
注:法蘭連接尺寸：鐵制閥門按GB4216.4（5）-84標準，鋼制閥門按GB/T9113.1-2000（RF）標準。
【靜音止回閥】【價格】【參數】【供應信息】請來電詳詢 |
