【襯膠蝶閥,法蘭襯膠蝶閥】-上海浦蝶閥門有限公司
產品型號：D41J、D341J
產品口徑：DN50～1200
產品壓力：0.6MPa～1.6MPa
產品材質：鑄鐵、鑄鋼、不銹鋼等
設計與制造：GB12238
結構長度：GB12221（13系列）

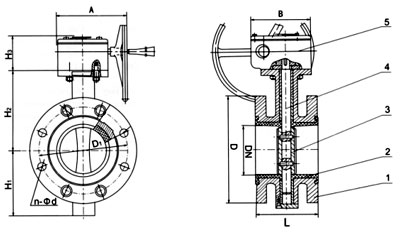

法蘭連接尺寸：GB4216 部件列表：1、閥體 2、閥座 3、蝶板 4、閥桿 一、【法蘭襯膠蝶閥】用途 密封圈材料代號 | 適用溫度 | 適用介質 | NR | ≤85℃ | 水、空氣、酸堿類 | CR | ≤85℃ | 水、煤氣、酸堿類 | NBR | ≤100℃ | 水、油品 | CPDM | ≤120℃ | 水、蒸汽、一般酸堿類 | FKM | ≤150℃ | 水、蒸汽、強酸堿類 |
二、【法蘭襯膠蝶閥】材料 閥體 | 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 | 蝶板 | 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料 | 閥桿 | 碳鋼鍍鎳磷、不銹鋼 | 閥座密封圈 | 天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM | 氣動裝置 | 組合件 |
壓力等級：PN（MPa） 1.0 1.6 三、【法蘭襯膠蝶閥】測試 襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1
任選附件：蝸輪裝置、氣動裝置、電動裝置 四、【法蘭襯膠蝶閥】主要尺寸參數 公稱通徑DN | L
mm | D
mm | D1
mm | n-d（mm） | H1
mm | H2
mm | 質量 | PN1.6 | PN1.6 | 50 | 108 | 165 | 125 | 4-18 | 4-18 | 91 | 120 | 8 | 65 | 112 | 185 | 145 | 4-18 | 4-18 | 104 | 140 | 11.5 | 80 | 114 | 200 | 160 | 8-18 | 8-18 | 107 | 150 | 12.5 | 100 | 127 | 220 | 180 | 8-18 | 8-18 | 135 | 165 | 23 | 125 | 140 | 250 | 210 | 8-18 | 8-18 | 129 | 190 | 40.5 | 150 | 140 | 285 | 240 | 8-22 | 8-22 | 131 | 205 | 46.5 | 200 | 152 | 340 | 295 | 8-22 | 12-22 | 177 | 2550 | 61 | 250 | 165 | 395 | 350 | 12-22 | 12-26 | 206 | 270 | 73.5 | 300 | 178 | 445 | 400 | 12-22 | 12-26 | 220 | 320 | 103 | 350 | 190 | 505 | 460 | 16-22 | 16-26 | 264 | 358 | 120 | 400 | 216 | 565 | 515 | 16-26 | 16-30 | 298 | 400 | 217 | 450 | 222 | 615 | 565 | 16-26 |
| 327 | 420 | 242 | 500 | 229 | 671 | 620 | 20-26 | | 352 | 480 | 279 | 600 | 267 | 780 | 725 | 20-30 | | 446 | 560 | 396 | 700 | 292 | 895 | 840 | 24-30 | | 486 | 610 | 596 |
售后訂購：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通. |
