【復合式管道排氣閥CARX-1.6】-上海浦蝶閥門有限公司
產品型號：CARX
產品口徑：DN25-100
產品壓力：0.6-2.5MPa

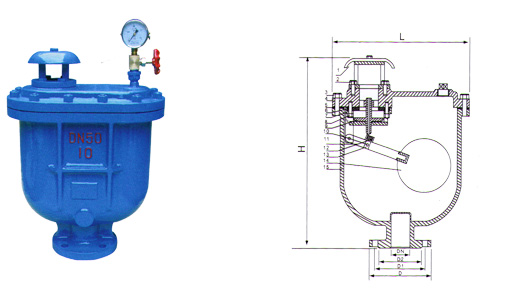

產品材質：鑄鐵、鑄鋼等 1.簡介： 復合式管道排氣閥CARX-1.6用于管路上的頂端或有閉氣的地方，靠排除管內的氣體來疏通管道，達到正常工作。如不裝排氣閥，管道隨時出現起阻，是管道出水容量達不到設計要求，其次：其次：管道在運轉時出現停電、停泵管道及時出現負壓會引起管道振動或破裂，排（吸）氣閥就迅速把空氣吸入管內，防止管道振動或破裂。 2.作用原理： 當水進入管內時，復合式管道排氣閥CARX-1.6浮球停在球桶下部進行大量排氣，當氣排完時，水進入閥內通過球桶把球浮起到關閉，停止排氣，管道在正常運轉時自然會產生少量氣體，這時氣體會集中到管內上部到相當程度，閥內水下降，浮球順?biāo)陆禋怏w從小孔排出。如出現停電停泵，管內水流空時，隨時出現負壓，浮球順?biāo)陆�，打開小孔帶動大孔進行大量補氣確保管道安全。 注：排氣閥在使用過程中壓力不低于0.03Mpa,如低于0.03Mpa排氣閥容易漏水。必須配一只閥門作為檢修用。 3.復合式管道排氣閥CARX-1.6技術參數： ◆工作壓力：1.0Mpa ◆介質：清水 ◆使用溫度：常溫 ◆閥體：HT200 ◆浮球與塞頭：不銹鋼 ◆密封材料：丁晴橡膠 4.復合式管道排氣閥CARX-1.6外形尺寸 公稱通徑 DN(mm) | D | D1 | D2 | L | L1 | H | Z-∮d | 20 | 105 | 75 | 57 | 280 | 190 | 330 | 4-14 | 25 | 115 | 85 | 67 | 280 | 190 | 330 | 4-14 | 50 | 160 | 125 | 102 | 360 | 210 | 470 | 4-14 | 80 | 195 | 160 | 138 | 400 | 245 | 550 | 4-18 | 100 | 215 | 180 | 158 | 460 | 275 | 620 | 8-18 |
5.復合式管道排氣閥CARX-1.6零部件材質 NO | 名稱 | 材質 | 1 | 閥體 | HT200，鑄鋼 | 2 | 閥蓋 | HT200，鑄鋼 | 3 | 浮球 | 304不銹鋼 | 4 | 定位架 | 不銹鋼 | 5 | 杠桿 | H59黃銅 | 6 | 塞頭 | 不銹鋼 |
根據管徑大小選擇不同規格的管路排氣閥，下表僅供參考 規格 | 25 | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 輸送水管∮ | 100-250 | 300-450 | 500-700 | 800-1000 | 1200-1500 | 1600-2000 | 2200-2600 | 2800-3400 | 3600-3800 | 4000-4500 |
【復合式管道排氣閥CARX-1.6】【價格】【參數】【供應信息】請來電詳詢
|
