【污水復合式排氣閥SCAR-16-管道排吸氣閥】-上海浦蝶閥門有限公司
產品型號：SCAR
產品口徑：DN50-250
產品壓力：0.6-2.5MPa

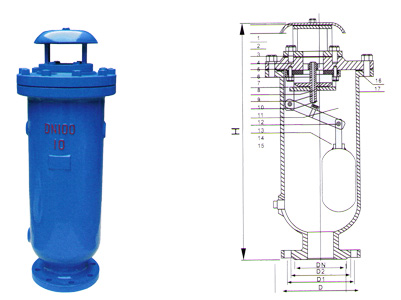

產品材質：鑄鐵、鑄鋼等 1.【污水復合式排氣閥SCAR-管道排吸氣閥】簡介： 污水復合式排氣閥SCAR-16用于污水管道上的頂端或有閉氣的地方，靠排除管內的氣體來疏通管道，達到正常工作。如不裝排氣閥，管道隨時出現起阻，是管道出水容量達不到設計要求，其次：其次：管道在運轉時出現停電、停泵管道及時出現負壓會引起管道振動或破裂，排（吸）氣閥就迅速把空氣吸入管內，防止管道振動或破裂。 2.【污水復合式排氣閥SCAR-管道排吸氣閥】作用原理： 管內污水在運作時，該閥活瓣停在定位架下部，進行大量排氣，當空氣排完時，污水進入閥內，球浮起，傳動活瓣到關閉，停止排氣。管內在運作時會自然產生少量氣體，這些氣體會集中到管內上部，到相當程度，閥內污水下降，浮球順?biāo)陆�，氣從小孔排出。如出現停電、停泵，管內水流空時隨時出現負壓，浮球順?biāo)陆�，打開小孔帶動大孔進行大量補氣，確保管道安全。 注：排氣閥在使用過程中壓力不能低于0.02Mpa，如低于0.02Mpa，排氣閥容易出現漏水。必須配一只閥門作為檢修用。 SCAR排氣閥與CARX排氣閥原理一樣，只是結構略作改動，杠桿機構稍有改進（如圖）這樣把浮球控制在下部，使污物只能在閥體下部污物不會纏繞上部排氣口上，不會影響密封性能。次產品是專用污水管道工程的排氣閥。 3.【污水復合式排氣閥SCAR-管道排吸氣閥】技術參數： ◆工作壓力：1.0-2.5Mpa ◆介質：清水 ◆使用溫度：常溫 ◆閥體：HT200，WCB ◆浮球與活瓣：304不銹鋼 ◆密封材料：丁晴橡膠 4.【污水復合式排氣閥SCAR-管道排吸氣閥】外形尺寸 公稱通徑 DN(mm) | D | D1 | D2 | H | Z-∮d | 50 | 160 | 125 | 205 | 495 | 4-18 | 80 | 195 | 160 | 270 | 600 | 4-18 | 100 | 215 | 180 | 285 | 760 | 8-18 | 150 | 280 | 240 | 340 | 860 | 8-22 | 200 | 335 | 295 | 400 | 1010 | 8-22 | 250 | 390 | 350 | 465 | 1210 | 12-22 |
 【污水復合式排氣閥SCAR-管道排吸氣閥】【價格】【參數】【供應信息】請來電詳詢
|
