【J24W角式針型閥】-上海浦蝶閥門有限公司 【J24W/H角式針型閥】主要參數:
1. 制造標準：GB/T12224-2005 JB/T7747-1995
2. 連接形式：接管對焊連接
3. 結構特征：錐面密封，活動閥瓣，直角式
4. 閥門檢驗和試驗: GB/T13927-1992 5. 公稱壓力:≤10000Psi 6. 適用工作溫度:-29℃～+200℃ 7. 適用介質: 水，油，氣等腐蝕性與非腐蝕性介質
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…

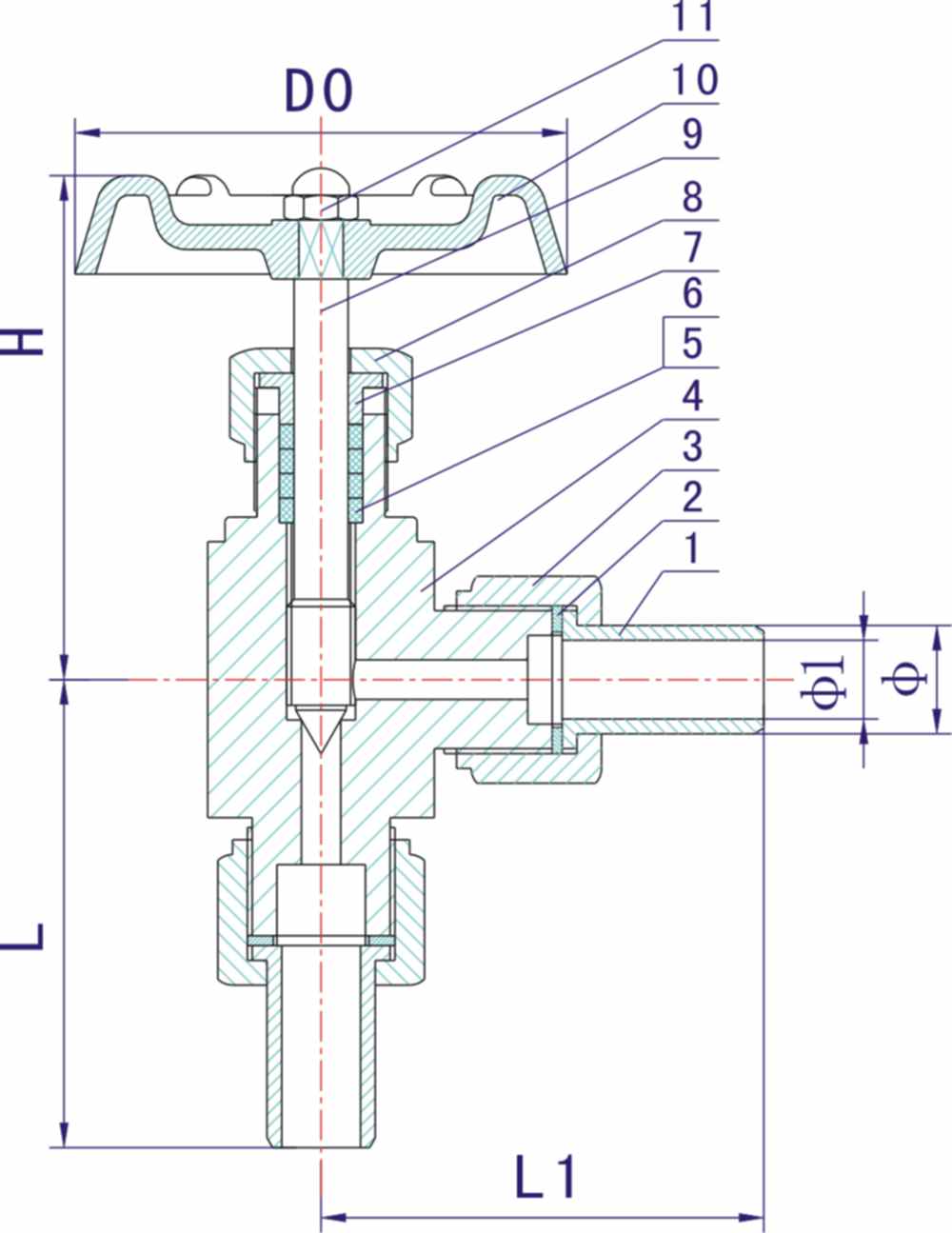

【J24W/H角式針型閥】主要零件材料/Materials of main parts 序號 NO. | 零件名稱 Part name | 材質 Material | 1 | 焊接接管 Weld tube | 20# A105 SS304 SS304L SS316 SS316L | 2 | 平墊圈Plain washer | PTFE RTFE | 3 | 連接螺母 Connector Nut | 20# A105 SS304 SS304L SS316 SS316L | 4 | 閥體 Body | 20# A105 SS304 SS304L SS316 SS316L | 5 | 填料墊 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) | 6 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) | 7 | 填料壓蓋 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L | 8 | 鎖緊螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L | 9 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L | 10 | 手輪 Handle | 20# A105 SS304 SS304L SS316 SS316L | 11 | 帶帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
ITEM NO. | 公稱通徑 DN Nominal bore | ø | ø1 | L1 | L | H | D0 | J24W/H | DN6 | ø14 | ø12 | 60 | 66 | 76 | 70(60) | J24W/H | DN10 | ø18 | ø14 | 60 | 66 | 76 | 80(60) | J24W/H | DN15 | ø22 | ø17 | 65 | 71 | 81 | 80(70) | J24W/H | DN20 | ø28 | ø19 | 67 | 73 | 110 | 110(80) | J24W/H | DN25 | ø33 | ø22 | 73 | 79 | 130 | 130(100) |
