【液位計針型閥】-上海浦蝶閥門有限公司 【液位計針型閥】主要參數:
1. 制造標準: GB/T12224-2005 JB/T7747-1995
2. 連接形式: 法蘭連接
3. 結構特征: 錐面密封,旋塞提升式 4. 閥門檢驗與試驗: GB/T13927-1992 JB/T9092-1999 5. 公稱壓力:≤10000Psi 6. 適用工作溫度:-29℃～+250℃ 7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…

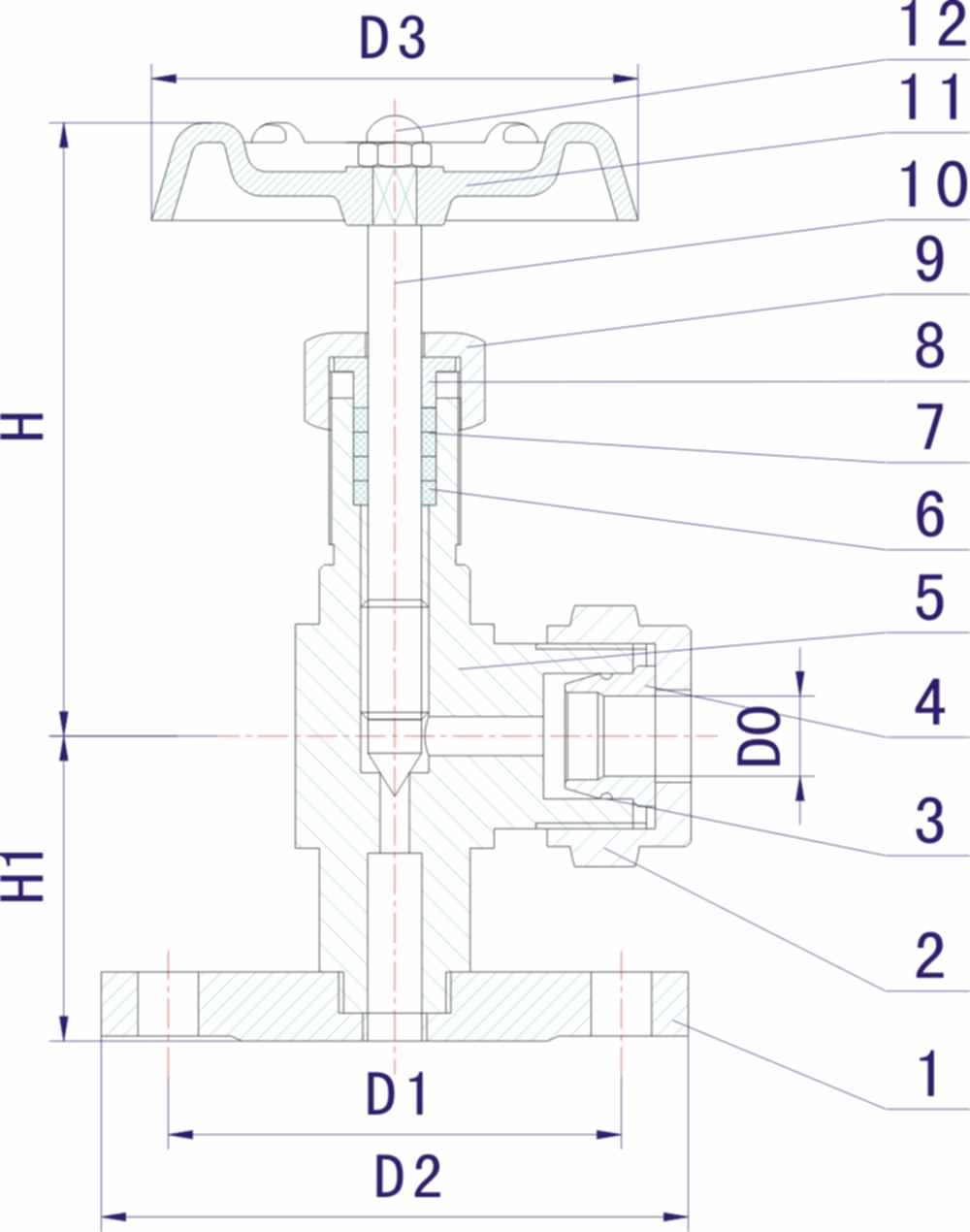

【液位計針型閥】主要零件材料/Materials of main parts 序號 NO. | 零件名稱 Part name | 材質 Material | 1 | 法蘭 Flang | 20# A105 SS304 SS304L SS316 SS316L | 2 | 管接頭 Connector | 20# A105 SS304 SS304L SS316 SS316L | 3 | 密封圈 o-ring | 橡膠Rubber | 4 | 卡套 Ferrule | 20# A105 SS304 SS304L SS316 SS316L | 5 | 閥體 Body | 20# A105 SS304 SS304L SS316 SS316L | 6 | 填料墊 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) | 7 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) | 8 | 填料壓蓋 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L | 9 | 鎖緊螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L | 10 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L | 11 | 手輪 Handle | 20# A105 SS304 SS304L SS316 SS316L | 12 | 帶帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
ITEM NO. | D0 | D2 | D3 | H | H1 | JX49W/H | ø19 | ø96 | ø60 | 97.5 | 47 | JX49W/H | ø19 | ø104 | ø60 | 97.5 | 49 | JX49W/H | ø19 | ø112 | ø60 | 97.5 | 47 |
液位計針型閥|法蘭液位計針型閥|不銹鋼液位計針型閥 【液位計針型閥】【價格】【參數】【供應信息】請來電詳詢 |
