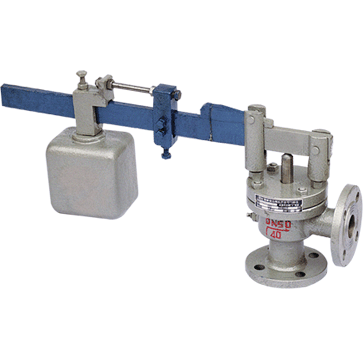

產品型號：A51H、GA41H
產品口徑：DN25-200
產品壓力：1.6~10.0Mpa

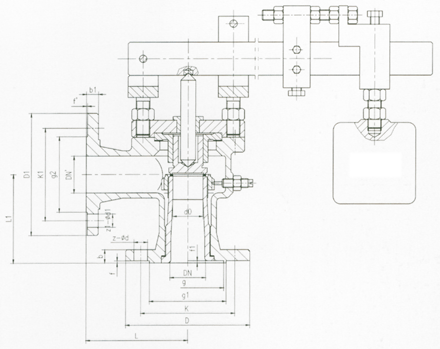

產品材質：鑄鋼、不銹鋼、合金鋼等 A51H、GA41H單杠桿安全閥適用于溫度≤450℃的鍋爐和壓力容器上，防止壓力超過允許最高值。介質可為蒸汽、空氣。P型適用于溫度≤200℃有腐蝕性的氣體或液體的設備和管路上，作為超壓保護裝置。 1.【單杠桿安全閥GA41H】技術圖紙：   2.【單杠桿安全閥】主要零件材料： NO | 零件名稱 | A41H-C/KA41Y-C材料 | A41Y-P/KA41Y-P材料 | A41Y-R/KA41Y-R材料 | 1 | 閥 體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 2 | 閥 座 | ZG2Cr13/1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 3 | 調 節 圈 | ZG2Cr13/1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 4 | 閥 瓣 | 2Cr13/1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 5 | 導 向 套 | ZG2Cr13/1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ZG1Cr18NiI12Mo2Ti | 6 | 閥 蓋 | ZG230-450 | ZG230-450 | ZG230-450 | 7 | 杠桿 | 碳鋼 | 碳鋼 | 碳鋼 | 8 | 閥 桿 | 2Cr13 | 2Cr13 | 1Cr18Ni12Mo2Ti | 9 | 調整螺桿 | 45 | 2Cr13 | 2Cr13 | 10 | 重錘 | 鑄鐵 | 鑄鐵 | 鑄鐵 | | 密封面材料 | 堆焊D507 | 堆焊Co基硬質合金 |
3.【單杠桿安全閥】結構連接尺寸： 公稱通徑 | 尺寸 | do | L | L1 | D | K | g1 | f | b | z-ød | DN' | D1 | K1 | g2 | b1 | f' | z-ød1 | 25 | 20 | 100 | 85 | 115 | 85 | 65 | 2 | 16 | 4-14 | 25 | 115 | 85 | 65 | 16 | 2 | 4-14 | 32 | 25 | 115 | 100 | 140 | 100 | 78 | 2 | 18 | 4-18 | 32 | 140 | 100 | 78 | 18 | 2 | 4-18 | 40 | 32 | 120 | 110 | 150 | 110 | 85 | 3 | 18 | 4-18 | 40 | 150 | 110 | 85 | 18 | 3 | 4-18 | 50 | 40 | 135 | 120 | 165 | 125 | 100 | 3 | 20 | 4-18 | 50 | 165 | 125 | 100 | 20 | 3 | 4-18 | 80 | 65 | 160 | 135 | 200 | 160 | 135 | 3 | 20 | 8-18 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 100 | 80 | 170 | 160 | 220 | 180 | 155 | 3 | 22 | 8-18 | 100 | 220 | 180 | 155 | 22 | 3 | 8-18 | 150 | 125 | 205 | 195 | 285 | 240 | 210 | 3 | 24 | 8-23 | 150 | 285 | 240 | 210 | 24 | 3 | 8-23 | 200 | 150 | 240 | 230 | 340 | 295 | 265 | 3 | 26 | 12-23 | 200 | 340 | 295 | 265 | 26 | 3 | 12-23 |
安全閥安裝說明：
①各種安全閥都應垂直安裝。
②安全閥出口處應無阻力，避免產生受壓現象。
③安全閥在安裝前應專門測試，并檢查其官密封性。
④安全閥應作定期檢查。 訂貨須知:
⑴ 產品型號與名稱
⑵ 安全閥公稱通徑DN
⑶ 額定流量系數
⑷ 公稱壓力和起跳壓力
⑸ 閥體和閥內組件材質
⑹ 安全閥流量特性
⑺ 適用溫度
⑻ 有無附件
⑼ 是否帶附件 【單杠桿安全閥GA41H】【價格】【參數】【供應信息】請來電詳詢 |
