【帶焊接管安全閥A21W】-上海浦蝶閥門有限公司
產品型號：A21W
產品口徑：DN15-25
產品壓力：1.6~16Mpa
產品材質：鑄鋼、不銹鋼、合金鋼等 1.【帶焊接管安全閥A21W】介紹：
A21F外螺紋彈簧微啟式安全閥、A21H-C型外螺紋彈簧微啟式安全閥適用于工作溫度≤200℃的空氣、氨、石油氣等介質的設備或管路上。A21W-P、R型適用于溫度≤200℃有腐蝕性的氣體或液體的設備或管路上，作為超壓保護裝置。KA21Y型適用于溫度≤100℃的液化石油氣等。 2.【外螺紋彈簧微啟式安全閥】標準規范：
設計制造標準：GB/T 12243-2005
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005

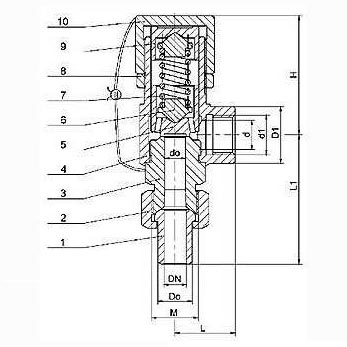

試驗檢驗標準：GB/T 13927-2008 3.【外螺紋彈簧微啟式安全閥】技術圖紙：
4.【帶焊接管安全閥A21W】主要零部件： NO. | 零件名稱 | A21H-C/A材料 | A21W-P/A-P材料 | A21Y-R材料 | 1 | 管接頭 | 20 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 2 | 管接頭螺母 | 35 | 2Cr13 | 1Cr18Ni9Ti | 3 | 閥座 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 4 | 閥體 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 5 | 閥瓣 | 2Cr13/2Cr13+PTFE | 1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE | 1Cr18Ni12Mo2Ti | 6 | 彈簧座 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 7 | 彈簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 | 8 | 鎖緊螺母 | Q235-A | ZG230-450 | 1Cr18Ni9Ti | 9 | 彈簧導向墊 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 10 | 調節螺母 | Q235-A | 2Cr13 | 1Cr18Ni12Mo2Ti | | 密封面材料 | "Y"型堆焊Co基硬質合金,"H"型堆焊D507,"W"型為閥門本體 |
5.【外螺紋彈簧微啟式安全閥】主要尺寸及重量：型號 | 公稱通徑 | do | d | Do | M | d1 | D1 | L | L1 | ≈H | KA21
A21H
A21H
A21W-16P
A21W-40P
KA21-16P | 15 | 12 | 15 | 20 | M27×1.5 | G1/2" | 30 | 35 | 76 | 66 | 20 | 16 | 20 | 25 | M33×1.5 | G3/4" | 35 | 40 | 87 | 68 | 25 | 18 | 25 | 31 | M39×1.5 | G1" | 40 | 50 | 100 | 105 | A21YA21Y-64P
A21YA21Y-100P | 15 | 10 | 15 | 25 | M39×1.5 | G1" | 44 | 50 | 100 | 66 | 20 | 10 | 20 | 31 | M39×1.5 | G1" | 44 | 50 | 100 | 68 | 25 | 12 | 25 | 31 | M39×1.5 | G1" | 44 | 50 | 100 | 105 | A21WA21W-160P | 15 | 8 | 20 | / | M24×2 | G1" | 44 | 50 | 100 | 261 | 20 | 8 | 25 | / | M33×2 | G1" | 44 | 50 | 100 | 261 | 25 | 8 | 28 | / | M36×2 | G1" | 44 | 50 | 100 | 285 |
安全閥安裝說明：
①各種安全閥都應垂直安裝。
②安全閥出口處應無阻力，避免產生受壓現象。
③安全閥在安裝前應專門測試，并檢查其官密封性。
④安全閥應作定期檢查。 訂貨須知:
⑴ 產品型號與名稱
⑵ 安全閥公稱通徑DN
⑶ 額定流量系數
⑷ 公稱壓力和起跳壓力
⑸ 閥體和閥內組件材質
⑹ 安全閥流量特性
⑺ 適用溫度
⑻ 有無附件
⑼ 是否帶附件 【帶焊接管安全閥A21W】【價格】【參數】【供應信息】請來電詳詢 |
