【安全溢流閥】AY42H-上海浦蝶閥門有限公司
產品型號：AY42H、YA802Y
產品口徑：DN15-40
產品壓力：1.6~6.4Mpa

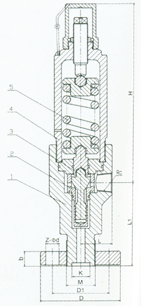

產品材質：鑄鋼、不銹鋼、合金鋼等 AY42H、YA802Y型安全溢流閥可用于高壓注水泵站的管路上，作為超壓保護裝置。安全溢流閥其閥體為鍛造，性能優越，質量可靠。 1.【安全溢流閥】技術圖紙：     2.【安全溢流閥】主要工作規范: 型號 | 公稱壓力 | 開啟壓力分級 | 工作溫度（℃） | 適用介質 | AY42H-160 YA802Y-160 | 16.0 | 6.3～16.0 | 200 | 水、油品等 | AY42H-250 YA802Y-250 | 25.0 | 10.0～25.0 | AY42H-400 YA802Y-400 YA802Y-600 | 40.0-60.0 | 20.0～60.0 |
3.【安全溢流閥】主要部件材料： NO. | 零件名稱 | 材料 | 1 | 閥體 | 碳鋼 | 2 | 閥座 | 不銹鋼 | 3 | 閥瓣 | 不銹鋼 | 4 | 閥蓋 | 焊接件 | 5 | 彈簧 | 50CrVA |
4.【安全溢流閥】結構尺寸： 型號 | 公稱通徑 | 尺寸 | Rc | ZG | L | L1 | ≈H | YA802Y-600 | 15 | 1/2" | 1/2" | 52 | 90 | 250 | 25 | 1" | 1" | 52 | 113 | 275 | 40 | 11/2" | 11/2" | 52 | 157 | 336 |
型號 | 公稱通徑 | 尺寸 | D | D1 | K | M | Z-ød | b | L | L1 | Rc | ≈H | AY42H-160
AY42H-250
AY42H-400 | 15 | 135 | 95 | 25 | M48×2 | 4-22 | 25 | 65 | 140 | 1/2" | 329 | 25 | 165 | 115 | 30 | M52×2 | 6-26 | 28 | 80 | 150 | 1" | 447 | 25 | 200 | 145 | 38 | M80×3 | 6-29 | 40 | 90 | 180 | 11/2" | 485 | 32 | 225 | 170 | 42 | M100×3 | 6-33 | 50 | 100 | 200 | 21/2" | 570 |
安全閥安裝說明：
①各種安全閥都應垂直安裝。
②安全閥出口處應無阻力，避免產生受壓現象。
③安全閥在安裝前應專門測試，并檢查其官密封性。
④安全閥應作定期檢查。 訂貨須知:
⑴ 產品型號與名稱
⑵ 安全閥公稱通徑DN
⑶ 額定流量系數
⑷ 公稱壓力和起跳壓力
⑸ 閥體和閥內組件材質
⑹ 安全閥流量特性
⑺ 適用溫度
⑻ 有無附件
⑼ 是否帶附件 【安全溢流閥】【價格】【參數】【供應信息】請來電詳詢 |
