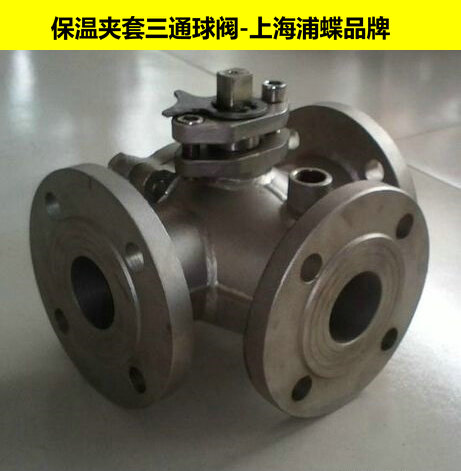

【三通保溫球閥】-上海浦蝶閥門有限公司
產品型號：BQ44F-16C
產品口徑：DN15-200
產品壓力：1.0-2.5Mpa
產品材質：鑄鐵、鑄鋼、不銹鋼等
1.【三通保溫球閥】產品特點 ①三通保溫球閥BQ44-16C兩閥座密封結構緊湊、外型美觀、密封性能好。也能實現管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。 ②四閥座密封三通球閥造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。 2.【三通保溫球閥】主要性能范圍 公稱壓力
PN(MPa) | 試驗壓力 | 殼體 | 高壓液密封 | 低壓液密封 | 1.6 | 2.4 | 1.76 | 0.6 | 2.5 | 3.75 | 2.75 | 4.0 | 6.0 | 4.4 | CLASS150 | 3.0 | 2.2 | 適用工況 | 適用介質 | 水、油品、氣等非腐蝕介質和酸堿腐蝕介質 | 適用溫度 | -28～350℃ | 應用規范 | 連接法蘭 | JB79-59 GB9113、
HG20592-97、 ANSI B16.5 | 檢驗試驗 | JB/T 9092-99 、API598 |
3.【三通保溫球閥】主要零件材料
零件名稱 | 材質 | GB | ASTM | 閥體、閥蓋 | WCB | A216-WCB | 密封圈 | PTFE、對位聚苯 | PTFE、對位聚苯 | 球體 | 1Cr18Ni9Ti | SS 304 | 閥座、閥桿 | 2Cr13 | A246-416 | 雙頭螺栓 | 35CrMoA | A193-B7 |
L型國標連接尺寸和外形 PN1.6MPa 型號 | 公稱通徑
DN(mm) | 尺寸 | L | L2 | D | D1 | D2 | b | f | Z-d | H | W | Q44F-16C
(P)
(R) | 15 | 150 | 72 | 95 | 65 | 45 | 14 | 2 | 4-14 | 95 | 130 | 20 | 160 | 80 | 105 | 75 | 55 | 14 | 2 | 4-14 | 110 | 130 | 25 | 180 | 90 | 115 | 85 | 65 | 14 | 2 | 4-18 | 120 | 140 | 32 | 200 | 100 | 135 | 100 | 78 | 16 | 2 | 4-18 | 144 | 180 | 40 | 220 | 110 | 145 | 110 | 85 | 16 | 3 | 4-18 | 152 | 220 | 50 | 240 | 120 | 160 | 125 | 100 | 16 | 3 | 4-23 | 182 | 220 | 65 | 260 | 130 | 180 | 145 | 120 | 16 | 3 | 4-18 | 193 | 240 | 80 | 280 | 140 | 195 | 160 | 135 | 20 | 3 | 8-18 | 217 | 270 | 100 | 320 | 160 | 215 | 180 | 155 | 20 | 3 | 8-18 | 245 | 350 | 125 | 380 | 190 | 245 | 210 | 185 | 22 | 3 | 8-18 | 282 | 500 | 150 | 440 | 220 | 280 | 240 | 210 | 24 | 3 | 8-23 | 319 | 600 | 200 | 550 | 260 | 335 | 295 | 265 | 26 | 3 | 12-23 | 380 | 1000 | 250 | 670 | 310 | 405 | 355 | 320 | 30 | 3 | 12-25 | 460 | 1400 | 300 | 720 | 370 | 460 | 410 | 375 | 30 | 3 | 12-25 | 520 | 1800 |
【三通保溫球閥BQ44-16C】【價格】【更多參數和供應信息請來電詳詢】 |
