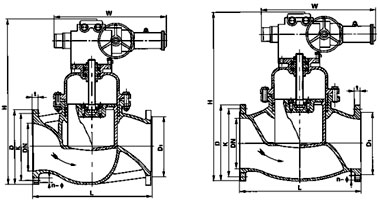

【電動柱塞閥】UJ941H-上海浦蝶閥門有限公司 電動柱塞閥外形分Z字形和腰鼓形兩種，但內部結構和零件尺寸完全相同。有金屬和非金屬密封。
 一、【電動柱塞閥】UJ941H主要連接、結構尺寸 DN(mm)
尺寸 | （UJ941H） U941SM | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | L | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1200 | 1250 | 型號 | SMC-03 | SMC-00 | SMC-00 | SMC-00 | SMC-0
SMC-1 | SMC-0
SMC-1 | SMC-1
| SMC-1
SMC-2 | SMC-1
SMC-2 | SMC-1
SMC-2 | SMC-1
| SMC-2 | SMC-3 | W | 865 | 910 | 910 | 910 | 940
1052 | 940
1052 | 1052 | 1052
1150 | 1052
1150 | 1052
1150 | 1150 | 1150 | | D | 165 | 185 | 200 | 235 | 270 | 300 | 360
（375） | 425
（450） | 485
（515） | 555
（580） | 620
（666） | 670
（685） | 730
（755） | K | 125 | 145 | 160 | 190 | 220 | 250 | 310
（320） | 370
（385） | 430
（450） | 490
（510） | 550
（585） | 600
（610） | 660
（670） | D1 | 99 | 118 | 132 | 156 | 184 | 211 | 274
（284） | 330
（345） | 389
（409） | 448
（465） | 503
（535） | 548
（560） | 609
（615） | t | 20 | 22 | 24 | 24 | 26 | 28 | 30
（34） | 32
（38） | 34
（42） | 38
（46） | 40
（50） | 42
（50） | 44
（52） | n-φ | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26
（12-30） | 12-30
（12-33） | 16-30（16-33） | 16-33
（16-36） | 16-36
（16-39） | 20-36
（20-39） | 20-36
（20-42） |
二、【電動柱塞閥】UJ941H力距參數表 DN(mm)
尺寸 | U941SM-25(40)?? (N.m) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | PN2.5 | 120 | 220 | 240 | 320 | 480 | 550 | 1100 | 1400 | 1500 | 1800 | 2400 | 3000 | 4000 | PN4.0 | 250 | 300 | 340 | 500 | 600 | 1000 | 2000 | 2600 | 2800 | 3400 | 4000 | 5000 | 5800 |
三、【電動柱塞閥】UJ941H電動裝置技術參數 DN(mm)
尺寸 | 允許輸出轉矩（N.m） | 速比范圍 | 允許推力（KN） | 允許閥桿直徑（㎜） | 參考重量（㎏） | 04 | 110 | 18-90 | 35 | 26 | 40-45 | 03 | 270 | 15-130 | 45 | 38 | 60-70 | 00 | 500 | 11-148 | 90 | 50 | 100-110 | 0 | 970 | 12-198 | 150 | 65 | 130-150 | 1 | 1800 | 13-230 | 250 | 76 | 170-185 | 2 | 2700 | 10-200 | 300 | 89 | 190-210 | 3 | 5800 | 11-200 | 600 | 127 | 480-520 |
四、【電動柱塞閥】UJ941H規格技術參數 DN(mm)
尺寸 | 輸出轉矩
（N.m） | 輸出轉速
（r/min） | 電機功率
（kw） | 電機堵轉電流 | 04 | 110 | 18 | 0.2 | 7.42 | 110 | 36 | 0.3 | 9.31 | 03 | 200 | 18 | 0.4 | 12.04 | 270 | 24 | 0.6 | 17.15 | 00 | 500 | 18 | 0.6 | 17.15 | 500 | 36 | 1.5 | 38.85 | 0 | 700 | 18 | 1.1 | 29.68 | 970 | 18 | 1.5 | 38.85 | 1 | 1200 | 12 | 1.5 | 38.85 | 1200 | 24 | 2.2 | 50.82 | 1800 | 12 | 2.2 | 50.82 | 2 | 1800 | 24 | 3.0 | 65.03 | 200 | 12 | 2.2 | 50.82 | 2700 | 12 | 3.0 | 65.03 | 3 | 4000 | 12 | 4.0 | 74.20 | 5800 | 12 | 5.5 | 91.63 |
注：1、表中所列為典型規格的技術參數，用戶如選用其它參數，訂貨時請說明。
2、表中電機堵轉電流值為產品數值。 【電動柱塞閥】UJ941H【價格】【參數】【供應信息】請來電詳詢
|
