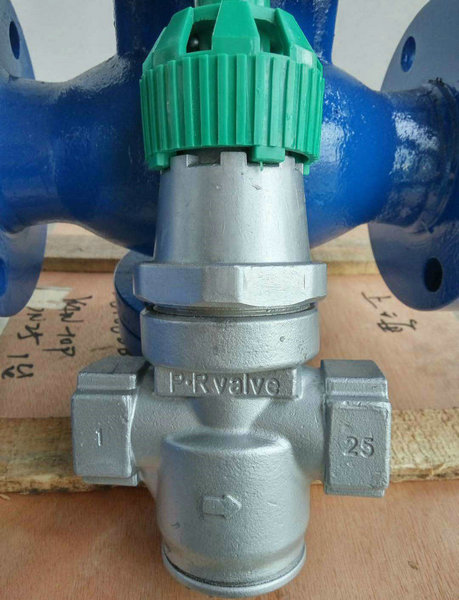

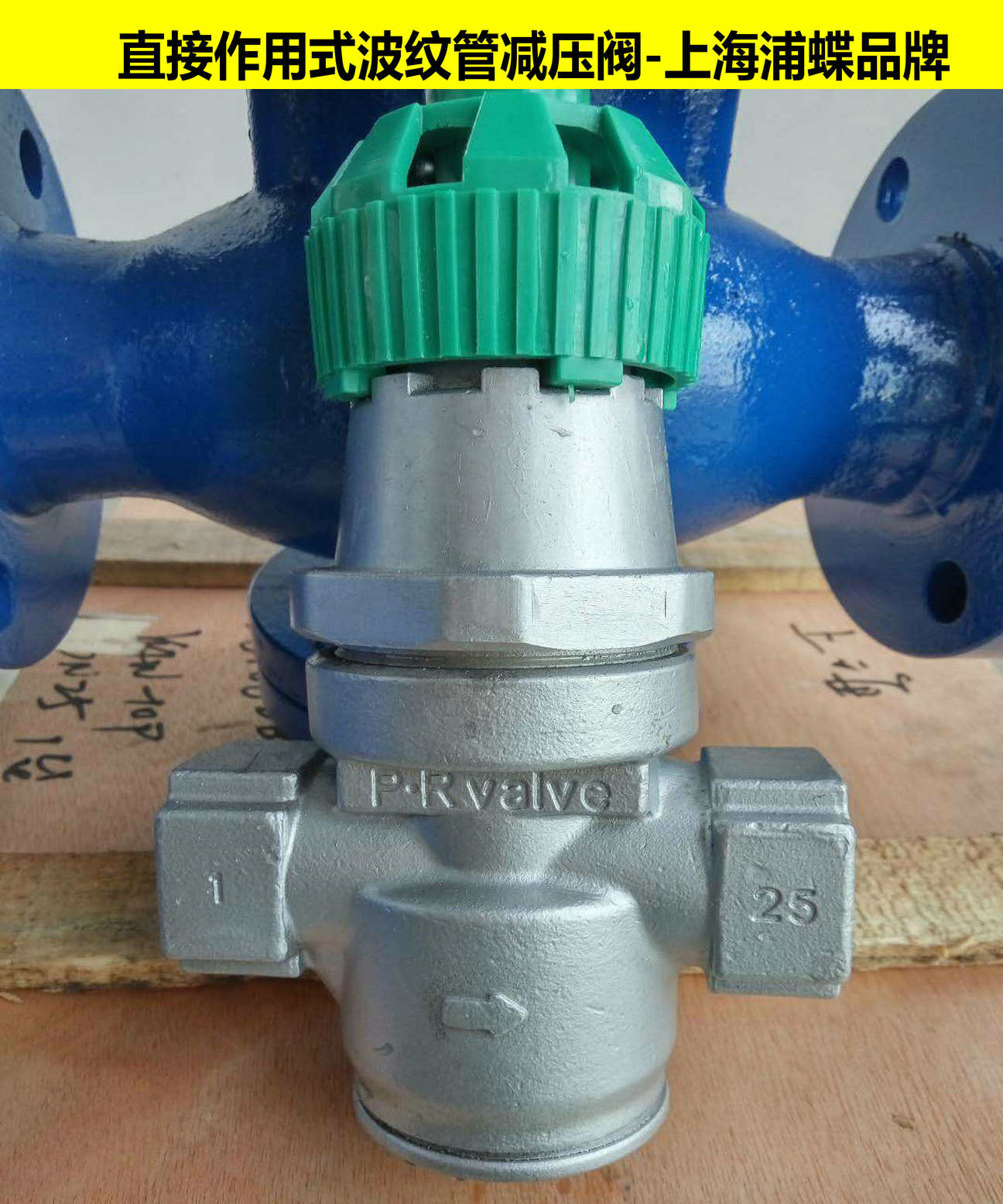

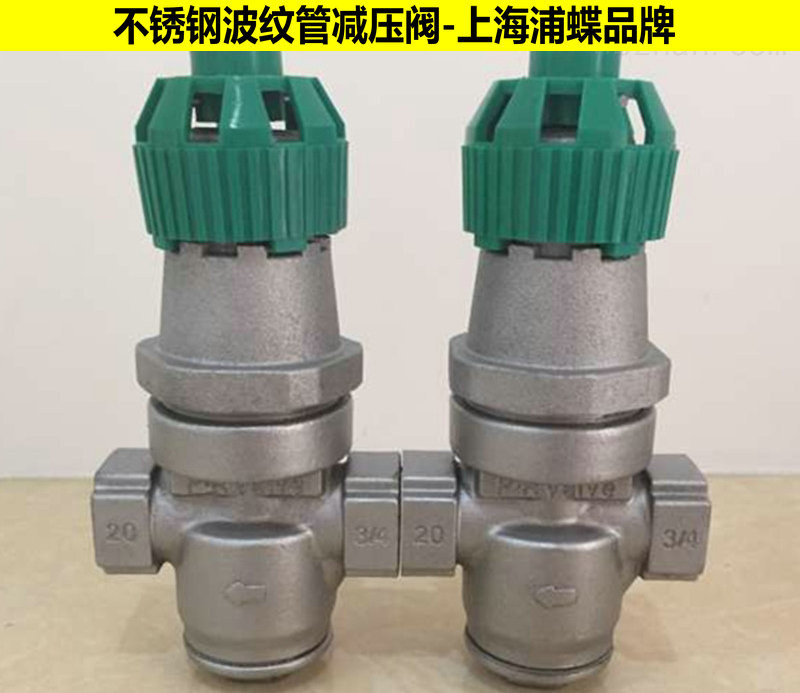

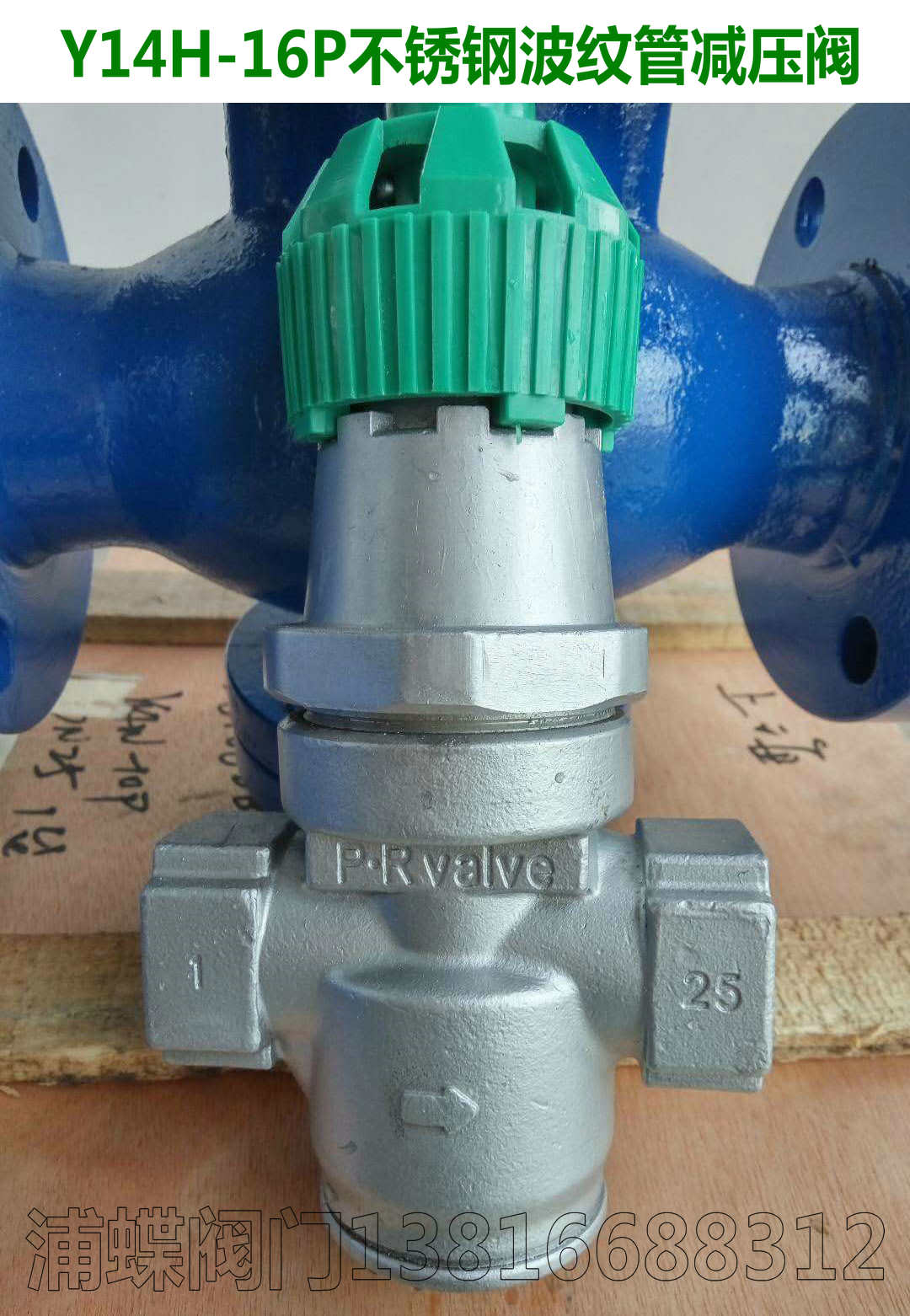

【波紋管減壓閥】Y14W-16P-上海浦蝶閥門有限公司 【波紋管減壓閥】Y14W-16P屬于直接作用式波紋管減壓閥。波紋管減壓閥主要由閥座、閥瓣(鋼球)、波紋管組合件、彈簧等零件組成,波紋管減壓閥的作用是通過調節彈簧設定出口壓力,當出口壓力減少時閥瓣開度增大,當出口壓力達到預定壓力時閥瓣開度減小,主要是通過介質的閥后壓力作用在波紋管的面積上傳感給調節彈簧實現減壓、穩壓功能。使用時通過旋轉塑料手輪即可調節壓力,無需工具調節,連接安裝方便.內部結構使用波紋管,密封面帶有過濾網保護裝置,不容易損壞內部零件,大大提高使用壽命。
1.【內螺紋波紋管減壓閥】參數：
公稱壓力 （Mpa） | 1.6 | 殼體試驗壓力 （Mpa） | 2.4 | 密封試驗壓力 （Mpa） | 1.76 | 最高進口壓力 （Mpa） | 1.6 | 出口壓力范圍 （Mpa） | 0.05-1.0 | 壓力特性偏差 （Mpa） △ P 2P | GB12244-1989 | 流量特性偏差 （Mpa） △ P 2P | GB12244-1989 | 最小壓差 （Mpa） | 0.15 | 滲漏量 | GB12244-1989 | 適用介質 | 水、蒸汽、空氣、液體 | 工作溫度 | ≤ 220 ℃ |
殼體試不包括波紋管，殼體耐壓試驗時，必須取下波紋管組件后進行。 2.【內螺紋波紋管減壓閥】主要材料：
零件名稱 | 零件材料 | 閥體、底蓋 | CF8 | 閥蓋 | 鑄造鋁合金 /CF8 | 閥桿 | CF8 | 閥座 | CF8 | 鋼球 | CF8 | 波紋管 | 1Cr18Ni9Ti | 手輪 | 耐熱塑料 | 主閥彈簧 | 50CrVA | 調節彈簧 | 60Si2Mn |
3.【內螺紋波紋管減壓閥】流量參數：
DN | 15（1/2"） | 20（3/4"） | 25（1"） | Cv | 0.5 | 0.6 | 1.2 |
4.【內螺紋波紋管減壓閥】連接尺寸：
口徑 尺寸 | G | L | H | H1 | DN15 | 1/2 〞 | 85 | 140 | 52 | DN20 | 3/4 〞 | 95 | 143 | 55 | DN25 | 1 〞 | 105 | 146 | 58 |
【內螺紋波紋管減壓閥】【價格】【參數】【供應信息】請來電詳詢 |
