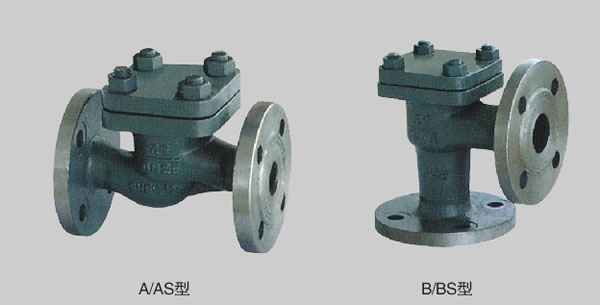

【船用法蘭鑄鋼止回閥】GB/T586-1999性能規范 Technical Data

公稱壓力 Nominal Pressure(MPa) 公稱通徑 Nominal Diameter(mm) 適用介質 Applicable Medium 1.065～125 淡水、滑油、燃油和 t≤300℃蒸汽 Fresh water, Lubricanting oil, Fuel oil, t≤300℃ steam. 1.6 20～125 2.5 20～100

【船用法蘭鑄鋼止回閥】GB/T586-1999主要零部件材質 Materials of Main Parts

零件名稱 Parts Name 材料 Material 名稱 Name 牌號 Marks 閥體、閥蓋 Body/Cover 鑄鋼 Cast Steel ZG230-450 閥盤 Disc 優質碳素鋼 High-quality Carbon Steel 鋼 25 閥盤密封圈 Disc Seal ring 焊不銹鋼 Weld Stainless Steel H2C r13 閥體密封圈 Body Seal ring PN≤2.5 焊不銹鋼 Weld Stainless Steel H1Cr18N19Ti PN≥4.O 焊不銹鋼 Weld Stainless Steel H2Cr13

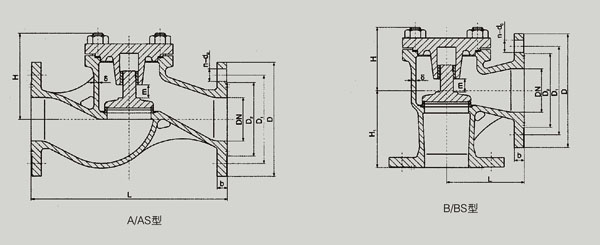

PN1.0、1.6MPa的A型、B型基本尺寸 Dimensions 公稱 壓力 PN (MPa) 公稱通徑DN(mm) 結構尺寸Structure Dimension 壁厚 Thickness 法蘭 Flange 螺栓Bolt 升程Lift Range m 參考重量 Weight(kg) L H≈ H1 A型 B型 A型 B型 B型 D D1 D2 d0 b n個 Th A型 B型 1.0 65 290 1 15 124 91 115 6 155 123 104 15 14 6 M14 18 12.5 10.6 80 310 125 151 110 125 7 170 138 118 15 14 8 M14 24 15.6 14.4 100 350 150 165 116 135 8 190 158 138 15 14 8 M14 35 24.5 19.9 125 400 175 184 124 155 8 215 183 164 15 14 10 M14 44 31 9 27.5 (1.6) 2.5 20 150 75 84 70 75 6 95 68 48 13 11 4 M12 7 3.3 3.2 25 160 80 84 70 80 6 105 73 56 13 12 4 M12 7 3.9 3.8 32 180 85 90 70 85 6 115 83 64 15 13 6 M14 9 5.8 5 1 40 200 90 99 75 90 7 125 93 74 15 13 6 M14 11 7.1 6.3 50 230 95 110 81 95 7 135 103 84 15 13 6 M14 14 8.8 8.5 65 290 1 15 128 94 115 7 170 132 110 17 15 8 M16 18 13.5 11.5 80 310 125 156 115 125 7 185 147 126 17 16 8 M16 24 18 16.9 100 350 150 158 119 135 8 205 167 146 17 15 10 M16 35 26.3 22.7

PN1.6、2.5MPa的AS型、BS型基本尺寸 Dimensions 公稱 壓力 PN (MPa) 公稱通徑DN(mm) 結構尺寸Structure Dimension 壁厚Thickness 法蘭 Flange 法蘭 Flange 升程Lift Range m 參考重量 Weight(kg) L H≈ H1 AS型 BS型 AS型 BS型 BS型 D D1 D2 d0 b n個 Th AS型 BS型 (1.0) 1.6 100 350 175 158 119 175 8 220 180 158 18 22 8 M16 28 30.4 28.1 125 400 200 184 124 200 8 250 210 184 18 22 8 M16 35 39.6 35.2 (1.6) 2.5 20 150 95 84 70 95 6 105 75 58 14 16 4 M12 7 4.2 4.2 25 160 100 84 70 100 6 115 85 68 14 16 4 M12 7 4.9 5 32 180 105 90 70 105 6 140 100 78 18 18 4 M16 9 8.4 7.9 40 200 115 99 75 115 7 150 1 10 88 18 18 4 M16 12 8.9 8.8 50 230 125 110 81 125 7 165 125 102 18 20 4 M16 15 10.4 10 1 65 290 145 128 94 145 7 185 145 122 18 22 8 M16 19 16.6 15.3 80 310 155 156 115 155 7 200 160 133 18 24 8 M16 23 22.1 20 100 350 175 158 119 175 8 235 190 158 22 24 8 M20 28 31 5 29.2
