產品名稱： |

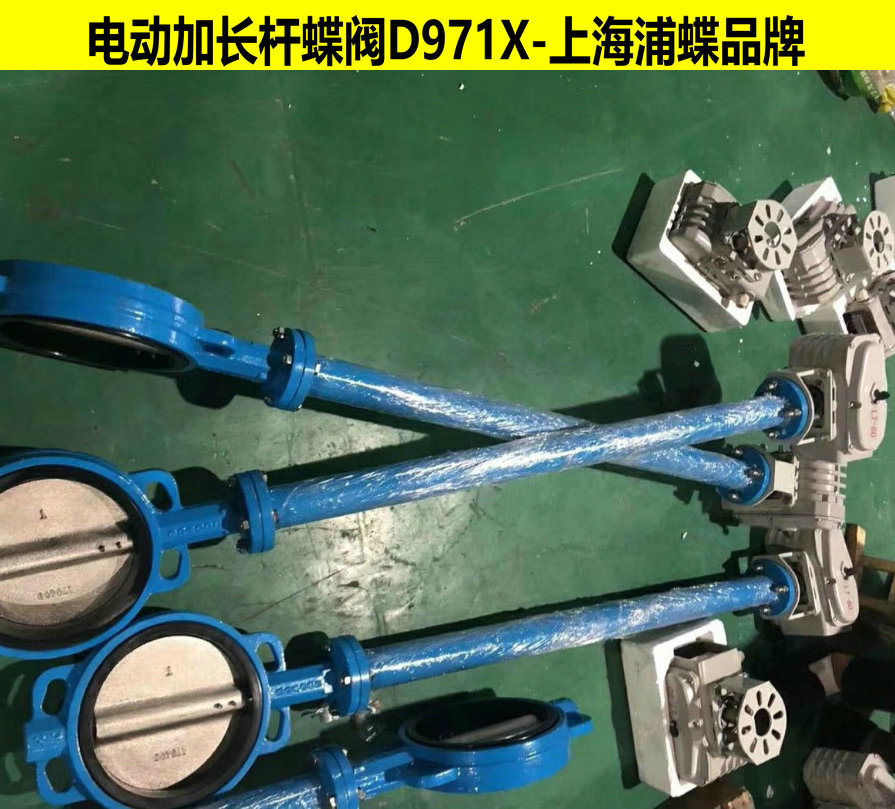

加長桿蝶閥 |
| |
產品型號： |
D341X |
| |
|
| |
 |
| |
咨詢電話：021-34556223,34556225 銷售部 |
|
|
 |
【加長桿蝶閥】D341X-上海浦蝶閥門有限公司 1.【加長桿蝶閥】性能規范： | 公稱通徑 | DN（mm） | 50～1200 | 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 | 密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | 氣密封試驗 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 適用介質 | 水、蒸氣、油品、酸類腐蝕性等。 | 適用溫度 | 碳鋼:-29℃～425℃不銹鋼-40℃～600℃ |
2.【加長桿蝶閥】零件材料： 零件名稱 | 材料 | 閥體 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 | 蝶板 | 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 | 密封圈 | 不銹鋼、聚內脂、抗磨材料 | 閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 | 填料 | 柔性石墨 |
注：法蘭標準：GB/T9113.1-2000GB/T9113.2-2000GB/T911.5.1-2000GB/T9115.2-2000用戶注意:表中H1、H2、H3尺寸均可根據用戶需要加長，本產品一般按短系列,若需長系列或特殊材料定貨時提出。 3.【加長桿蝶閥】尺寸： 通徑 | 結構長度（標準值） | 外形尺寸（參考值） | 連接尺寸(標準值) | L | H | Dt343H | Dt643H | Dt943H | PN4.0MPa | 毫米 | 英寸 | 短 | 長 | H1 | A1 | B1 | H2 | A2 | B2 | H3 | A3 | B3 | D | D1 | Z-d | 50 | 2 | 108 | 150 | 112 | 350 | 180 | 200 | | | | 530 | 250 | 255 | 165 | 125 | 4-18 | 65 | 21/2 | 112 | 170 | 115 | 370 | 180 | 200 | 625 | 355 | 92 | 550 | 250 | 255 | 185 | 145 | 8-18 | 80 | 3 | 114 | 180 | 120 | 380 | 180 | 200 | 625 | 355 | 92 | 565 | 250 | 255 | 200 | 160 | 8-18 | 100 | 4 | 127 | 190 | 138 | 420 | 180 | 200 | 645 | 355 | 92 | 600 | 250 | 255 | 235 | 190 | 8-22 | 125 | 5 | 140 | 200 | 164 | 460 | 180 | 200 | 675 | 550 | 138 | 640 | 250 | 255 | 270 | 220 | 8-26 | 150 | 6 | 140 | 210 | 175 | 555 | 270 | 280 | 715 | 550 | 138 | 705 | 300 | 315 | 300 | 250 | 8-26 | 200 | 8 | 152 | 230 | 208 | 605 | 270 | 280 | 800 | 550 | 138 | 775 | 300 | 315 | 375 | 320 | 12-30 | 250 | 10 | 165 | 250 | 243 | 680 | 270 | 280 | 850 | 550 | 138 | 945 | 300 | 315 | 450 | 385 | 12-33 | 300 | 12 | 178 | 270 | 283 | 800 | 380 | 420 | 925 | 450 | 220 | 1070 | 300 | 315 | 515 | 450 | 16-33 | 350 | 14 | 190 | 290 | 310 | 830 | 380 | 420 | 1035 | 450 | 220 | 1140 | 300 | 315 | 580 | 510 | 16-36 | 400 | 16 | 216 | 310 | 340 | 915 | 450 | 470 | 1070 | 650 | 280 | 1210 | 300 | 315 | 660 | 585 | 16-39 | 450 | 18 | 222 | 330 | 380 | 960 | 480 | 490 | 1190 | 650 | 280 | 1335 | 575 | 714 | 685 | 610 | 20-39 | 500 | 20 | 229 | 350 | 410 | 1020 | 480 | 490 | | | | 1415 | 575 | 714 | 755 | 670 | 20-42 |
