自力式壓差控制閥ZYC

閥門類型：自力式平衡閥

閥門型號：ZYC

尺寸規格：DN15-200mm

安裝形式：法蘭式

壓力等級：1.0-1.6MPa

主體材質：鑄鐵，鑄鋼WCB，碳鋼CS，不銹鋼304，316等；

產品銘牌：上海浦蝶

自力式壓差控制閥ZYC是一種自動恒定壓差的水力工況平衡用閥，應用于集中拱熱、中央空調等水系統中，有利于被控系統各用戶和末端裝置的自主調節，尤其適用于分戶計量供暖系統和變流量空調系統。

自力式壓差控制閥結構特點:

本體是由能改變流通阻力的雙通道自動調節閥和由膜片分隔而成兩個獨立小室的控制器組合而成，一側小室與回水管道相通。使用時安裝在回水管道上。通道自動調節閥是執行器，其動作的動力來源于供水壓力P1與回水壓力P2之間的壓力差變化。控制器是一個壓差比較器，其壓差值是按被控采暖系統的阻力選用，回水側內的彈簧反力用來平衡供水與水間的壓力差。當被控采暖系統的一些用戶進行室溫調節，阻力增加或減少時，會引起循環流量變化，直至膜片兩側的壓力平衡為止，使被控系統內部自動調節。

自力式壓差控制閥的本體是由能改變流通阻力的雙通道自動調節閥和由膜片分隔而成兩個獨立小室的控制器組合而成，一側小室與回水管道相通。使用時安裝在回水管道上。通道自動調節閥是執行器，其動作的動力來源于供水壓力P1與回水壓力P2之間的壓力差變化�？刂破魇且粋�壓差比較器，其壓差值是按被控采暖系統的阻力選用，回水側內的彈簧反力用來平衡供水與水間的壓力差。當被控采暖系統的一些用戶進行室溫調節，阻力增加或減少時，會引起循環流量變化，直至膜片兩側的壓力平衡為止，使被控系統內部自動調節。

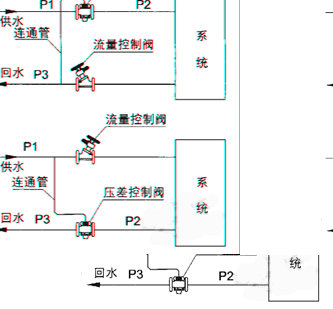

自力式壓差平衡閥,ZYC自力式壓差平衡閥安裝說明：

盡可能不變徑選用.在流量過低時可考慮縮徑選用�？刂崎y導壓管連接為1/2管螺紋， 導壓管長度為1.5m，連接供水管。本閥分為定壓差型和可調壓差型兩種。公稱壓力：1.6MPA，介質溫度0-100℃

技術參數

零部件材料

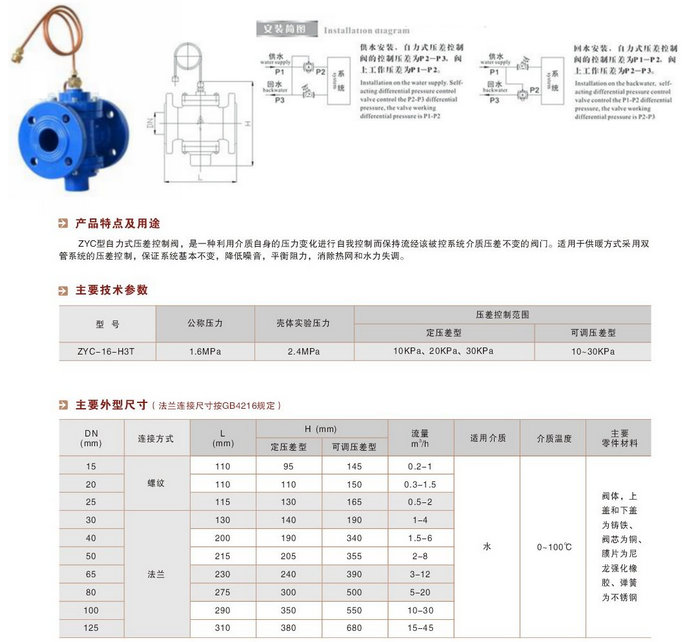

自力式壓差平衡閥,ZYC自力式壓差平衡閥技術圖文：

自力式壓差控制閥ZYC工作原理：
現以安裝在回水管道上的ZYC型自力式壓差控制閥為例說明工作原理。當供水壓力p1增大或減小時，信號由連接管傳如膜片上腔，帶動閥芯下移，使閥座的流通面積減小或增大。P2-P3也增大或減小，直到P1-P2保持原值恒定。當回水壓力P3增大或減小的瞬間同閥座流向出口的流速降低或升高，膜片下壓力P2也在這個瞬間增高或降低，帶動閥芯上移或下移，知道膜片的受力重新平衡，P2恢復原值，P1-P2保護原值恒定，從而保證了被控系統的供回水間壓差基本不變。
