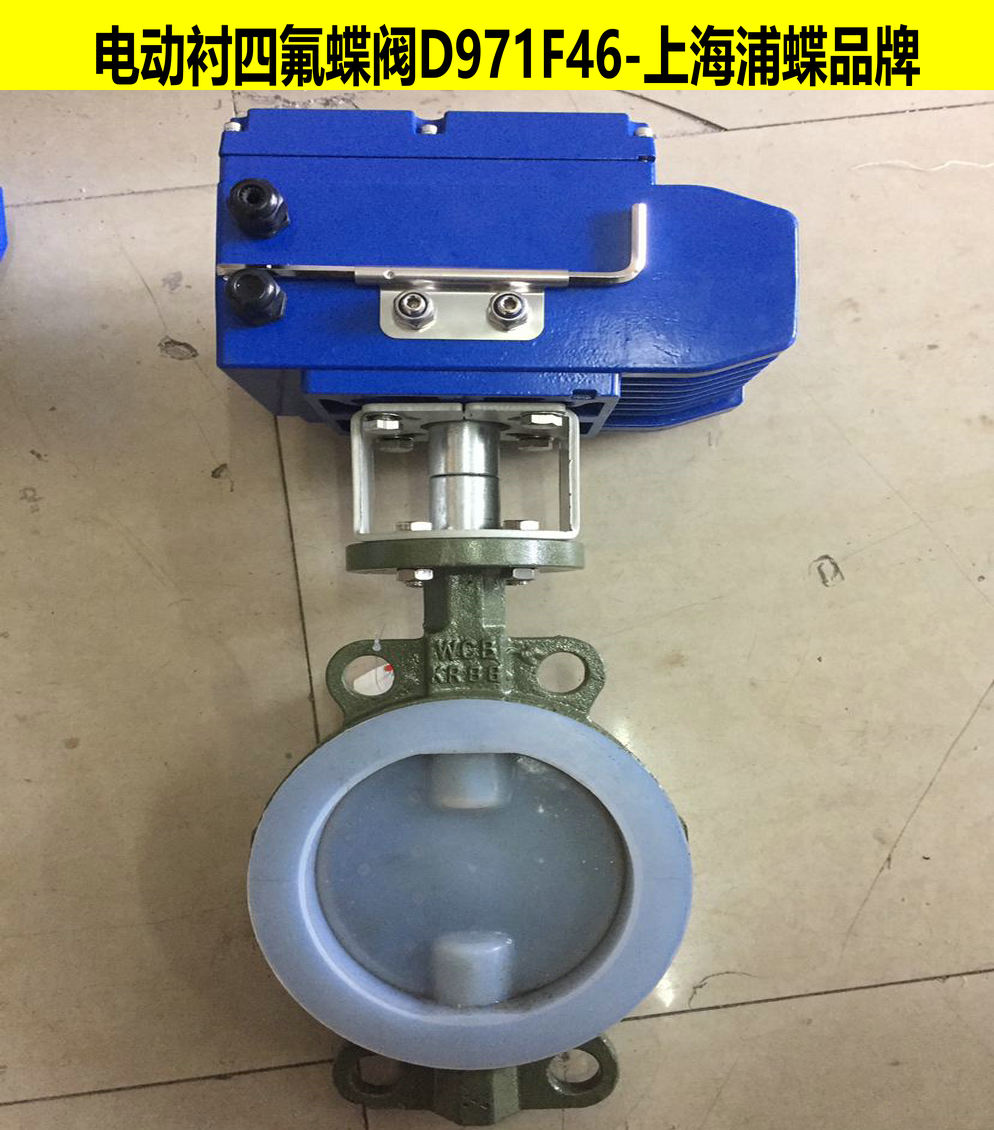

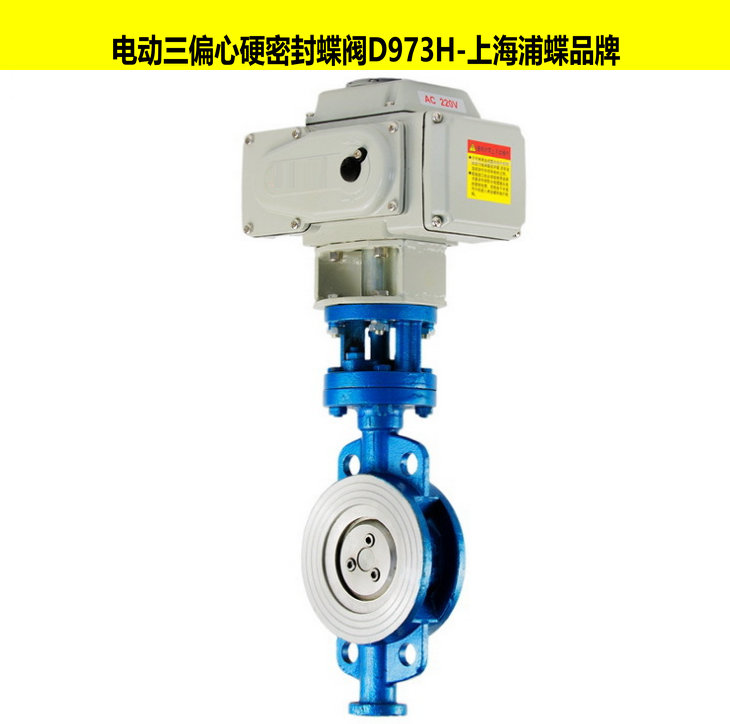

【電動對夾蝶閥】浦蝶電動對夾蝶閥系列 電動對夾蝶閥|電動對夾鑄鐵蝶閥|電動對夾鑄鋼蝶閥|電動對夾不銹鋼蝶閥 產品型號：D971X 、D973H
產品口徑：DN50～DN1200
產品壓力：0.6～2.5MPa
產品材質：鑄鐵、鑄鋼、不銹鋼等 一、【電動對夾蝶閥】概述 | 【電動對夾蝶閥】結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統(tǒng)供排水中，作為調節(jié)和截止使用。 |
二、【電動對夾蝶閥】特點
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。 2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。 3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。 4、蝶板采用框架結構，強度高，過流面積大，流阻小。 5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。 6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。 7、本閥結構獨特，操作靈活，省力，方便。
三、【電動對夾蝶閥】參數 公稱通經DN（mm) | 50～2000 | 50～1600 | 公稱藥理PN（MPa) | 0.6 | 1.0 | 1.6 | 密封試驗(MPa) | 0.66 | 1.1 | 1.76 | 強度試驗(MPa) | 0.9 | 1.5 | 2.4 | 適用溫度 | 丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃ | 適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 | 泄漏率 | 符合GB/T13927-92標準 | 驅動方式 | 蝸輪傳動、電動、氣動、液動 |
四、【電動對夾蝶閥】主要零部件材料 零件名稱 | 材料 | 閥體 | WCB、QT450-10、HT200、HT250 | 蝶板 | WCB、QT450-10、HT200、HT250 | 閥軸 | 2Cr13 | 密封圈 | 丁腈耐油橡膠 | 填料 | 柔性石墨 |
五、【電動對夾蝶閥】執(zhí)行標準 制造標準 | GB/T 122387-89 | 法蘭標準 | GB9113-2000、GB17241.6-1998 | 結構長度標準 | GB12221-89 | 檢驗標準 | GB/T 13927-92 |
六、【電動對夾蝶閥】主要外形連接尺寸 單位：mm
DN | L | H | H1 | A | B | ФD | 0.6MPa | 1.0MPa | 1.6MPa | 50 | 43 | 77 | 443 | 125 | 125 | 88 | 99 | 99 | 65 | 46 | 85 | 463 | 125 | 125 | 108 | 118 | 118 | 80 | 46 | 95 | 483 | 125 | 125 | 124 | 132 | 132 | 100 | 52 | 105 | 498 | 125 | 125 | 144 | 156 | 156 | 125 | 56 | 129 | 682 | 325 | 245 | 174 | 184 | 184 | 150 | 56 | 132 | 736 | 325 | 245 | 199 | 211 | 211 | 200 | 60 | 165 | 800 | 325 | 245 | 254 | 266 | 266 | 250 | 68 | 197 | 895 | 363 | 313 | 309 | 319 | 319 | 300 | 78 | 234 | 956 | 363 | 313 | 363 | 370 | 370 | 350 | 78 | 283 | 1029 | 363 | 313 | 413 | 429 | 429 | 400 | 102 | 325 | 1103 | 363 | 313 | 463 | 480 | 480 | 450 | 114 | 369 | 1186 | 465 | 469 | 518 | 530 | 548 | 500 | 127 | 404 | 1280 | 546 | 431 | 568 | 582 | 609 | 600 | 154 | 470 | 1321 | 546 | 556 | 667 | 682 | 720 | 700 | 165 | 503 | 1431 | 546 | 556 | 772 | 794 | 794 | 800 | 190 | 571 | 1542 | 546 | 556 | 878 | 901 | 901 | 900 | 203 | 621 | 1800 | 617 | 706 | 978 | 1001 | 1001 | 1000 | 216 | 702 | 2363 | 632 | 706 | 1078 | 1112 | 1112 | 1200 | 254 | 818 | 2583 | 632 | 706 | 1295 | 1328 | 1328 |
|
